2.2 Монтаж и демонтаж контроллера CMPX
Контроллер CMPX монтируется в основание (смотрите так-
же раздел 3.4) CPX-терминала, смотрите Рис. 2/2.
Примечание
•
Перед монтажом или демонтажом CPX-модулей все-
гда отключайте подачу электрического напряжения.
Примечание
В контроллере CMPX имеются элементы, которые под-
вержены опасности воздействия зарядов статического
электричества.
•
Поэтому запрещено прикасаться к деталям устройства.
•
Соблюдайте предписания по обращению с элемента-
ми, которые подвержены риску воздействия зарядов
статического электричества.
Демонтаж
Демонтируйте контроллер CMPX следующим образом:
1. Выкрутите 4 винта контроллера CMPX с помощью от-
вертки со звездообразной головкой – типоразмер T10.
2. Осторожно снимите контроллер CMPX без перекаши-
вания с токоведущих шин блока сопряжения.
1
CMPX
2
Основание
3
Токоведущие шины
4
Винты под отвертку
со звездообразной
головкой – типораз-
мер T10
3
4
1
2

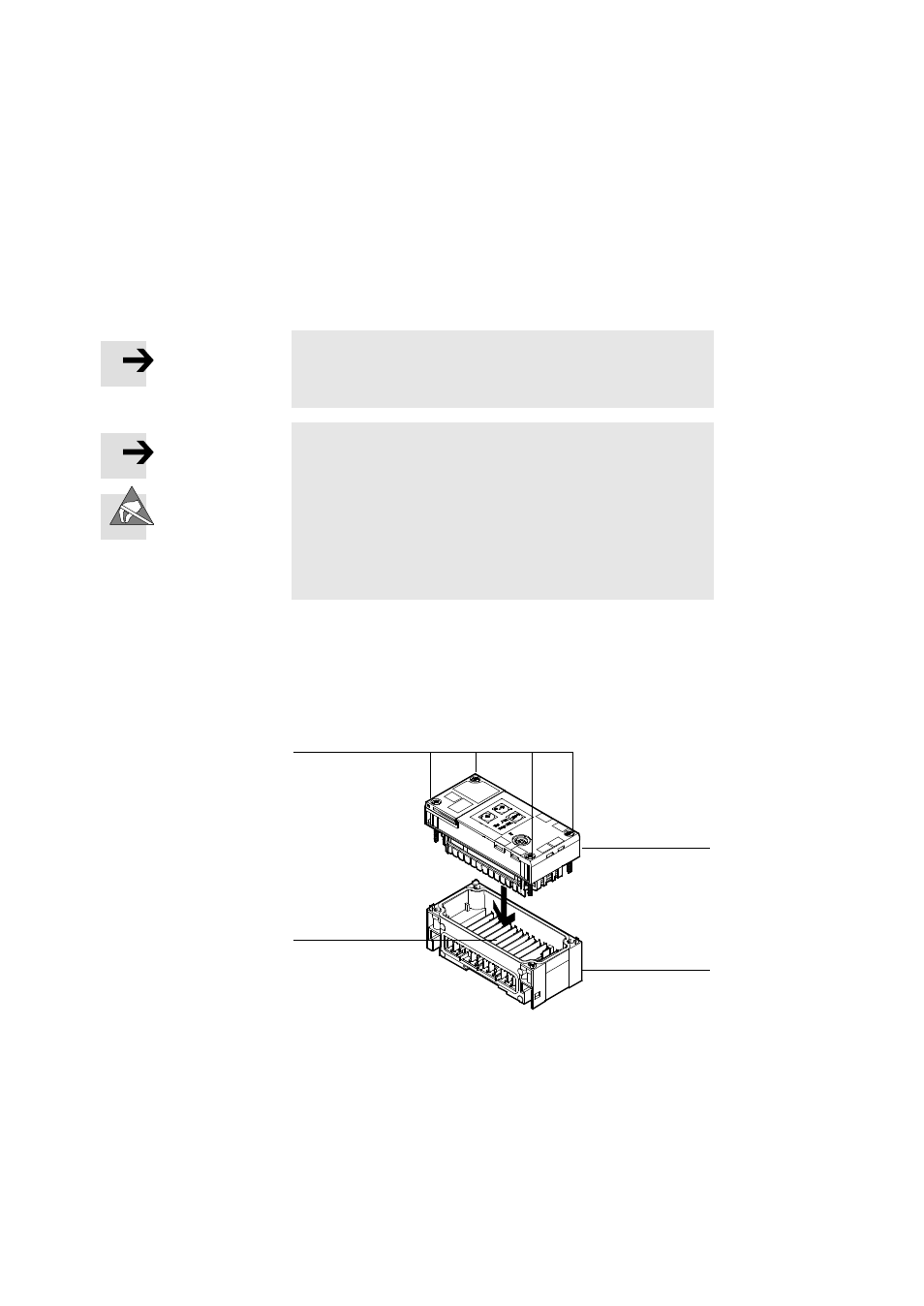

Рис. 2/2: Установка/демонтаж контроллера CMPX
