2. Монтаж и установка пневматического оборудования
2-18
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
2.4 Монтаж пропорционального распределителя VPWP
Установите пропорциональный распределитель VPWP на
ровной поверхности с использованием двух винтов M3 со
стопорными шайбами, смотрите Рис. 2/5. Момент затяж-
ки: 1,5 Нм ±10 %
1
Винты M3 со стопор-
ными шайбами
2
Клемма заземления
(смотрите раздел 3.1)
1
2
1

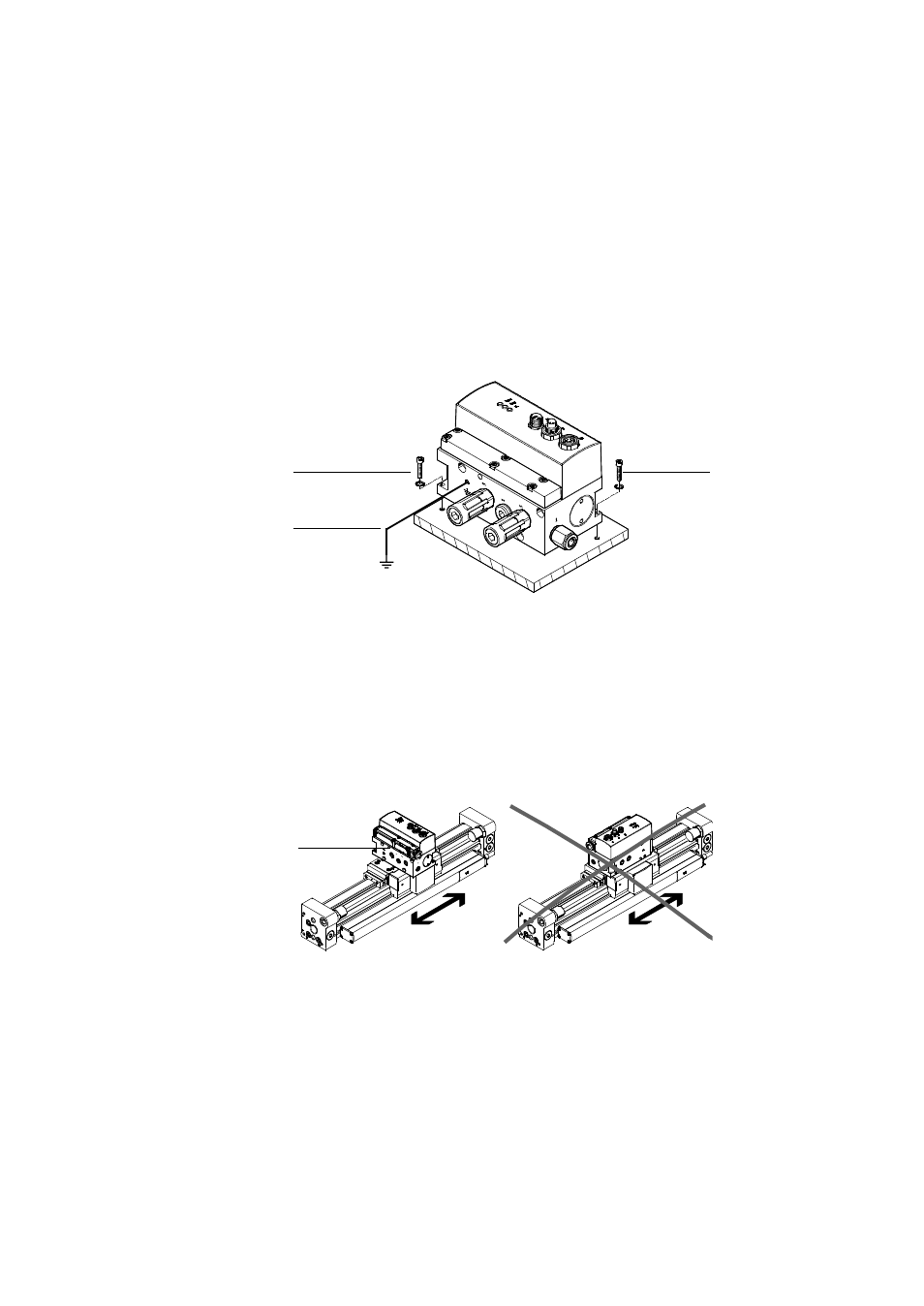

Рис. 2/5: Монтаж VPWP-распределителя
При монтаже на подвижных элементах:
•
Установите VPWP-распределитель поперек относитель-
но направления движения. Таким образом силы уско-
рения не смогут повлиять на положение золотника
распределителя.
1
Монтаж поперечно
направлению
движения
2
Недопустимо:
Монтаж в направле-
нии движения
3
Пропорциональный
распределитель
VPWP
1
2
3
Рис. 2/6: Монтаж VPWP-распределителя на движущихся деталях
