A. Техническое приложение
A-7
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b

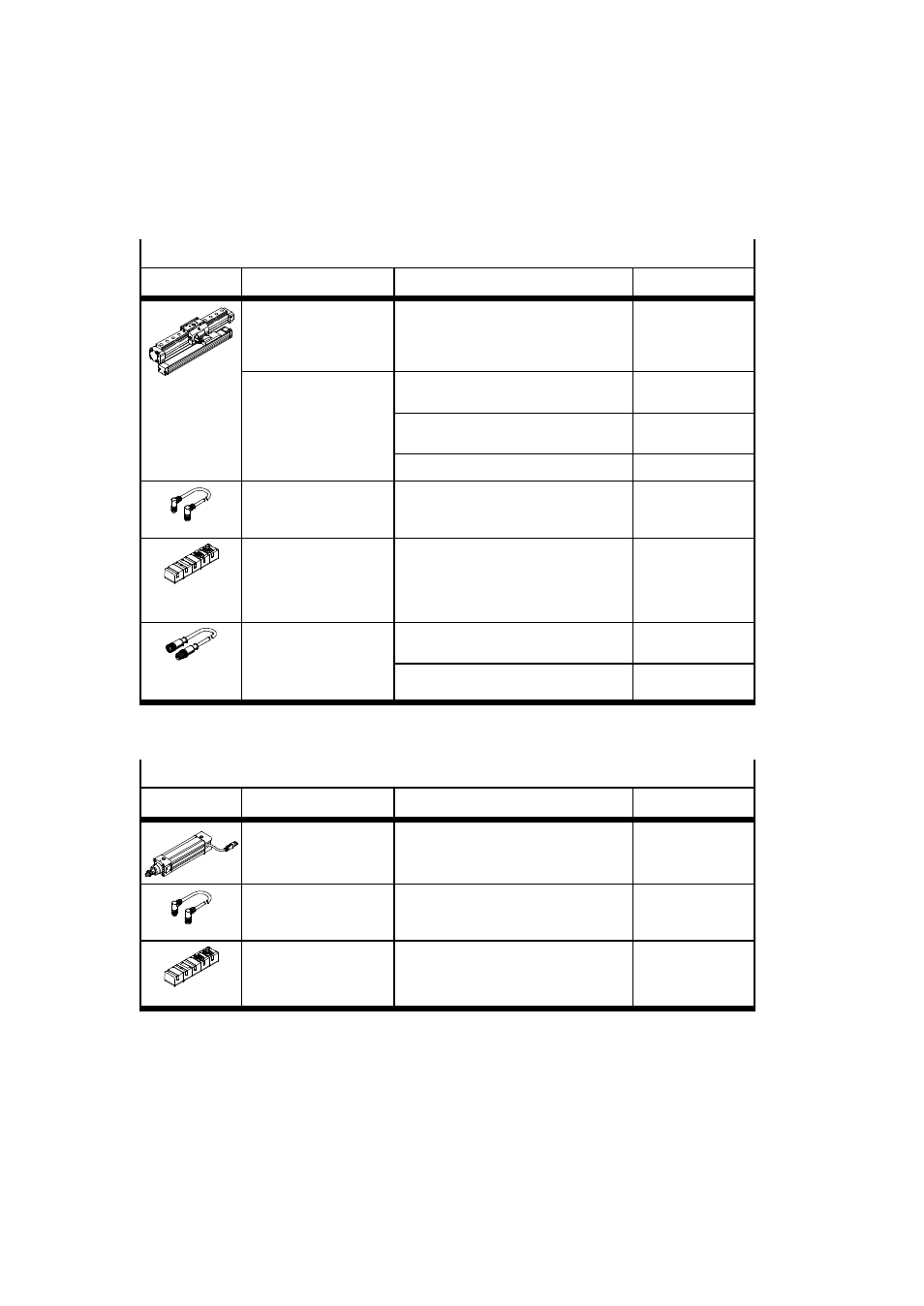

Линейный привод DGP(L)
Рис.
Элемент
Описание
Тип
Привод
Линейный привод комбинируется
с внешней системой измерения
перемещений по по коду заказа или
в качестве принадлежности.
DGP(L)
Измерительная
система
Внешняя система измерения пере-
мещений
(аналоговая, абсолютная –
потенциометр)
MLO-POT-...-TLF
(цифровая, абсолютная)
MME-MTS
Соединительный ка-
бель для цепи управ-
ления привода
Соединительный кабель между
VPWP и CASM-S-D2-R3.
KVI-CP-3-...
Интерфейс для под-
ключения датчиков
Интерфейс для подключения датчи-
ков для аналоговой, абсолютной си-
стемы измерения перемещений (по-
тенциометр) к цепи управления при-
вода.
CASM-S-D2-R3
Соединительный ка-
бель для измеритель-
ной системы
Соединительный кабель между
CASM-S-D2-R3 и MLO-POT-...-TLF.
NEBC-A1W3-K-
0.3-N-M12G5
Соединительный кабель между
VPWP и MME-MTS.
NEBP-M16W6-K-
2-M9W5
Табл. A/3: Элементы с линейным приводом DGP(L)
Стандартный цилиндр DNCI, DDPC
Рис.
Элемент
Описание
Тип
DNCI, DDPC
Соединительный ка-
бель для цепи управ-
ления привода
Соединительный кабель между
VPWP и CASM-S-D3-R7.
KVI-CP-3-...
Интерфейс для под-
ключения датчиков
Интерфейс для подключения датчи-
ков для цифровой, инкрементной
системы измерения перемещений
к цепи управления привода.
CASM-S-D3-R7
Табл. A/4: Элементы со стандартным цилиндром DNCI
