Пример: Используются адреса начиная с входного / выход-
ного слова 7
8DI
2AI
4DO
8 O
8 O
MPA
1
2
3
4
5
6
Модуль №: 0
Ин
те
рф
ейс
диа
гн
ос
тик
и
I/
O
I7
.0
...I8
.7
O
7.0
..O
8.
7
I9
.0
...I9
.7
O
9.0
...O
9.
3
I1
0.
0...I1
5.
7
O
10.
0.
.O
15.
7
I1
6.
0...I1
9.
7
O
16
.0
...O
16
.7
O
17
.0
...O
17
.7

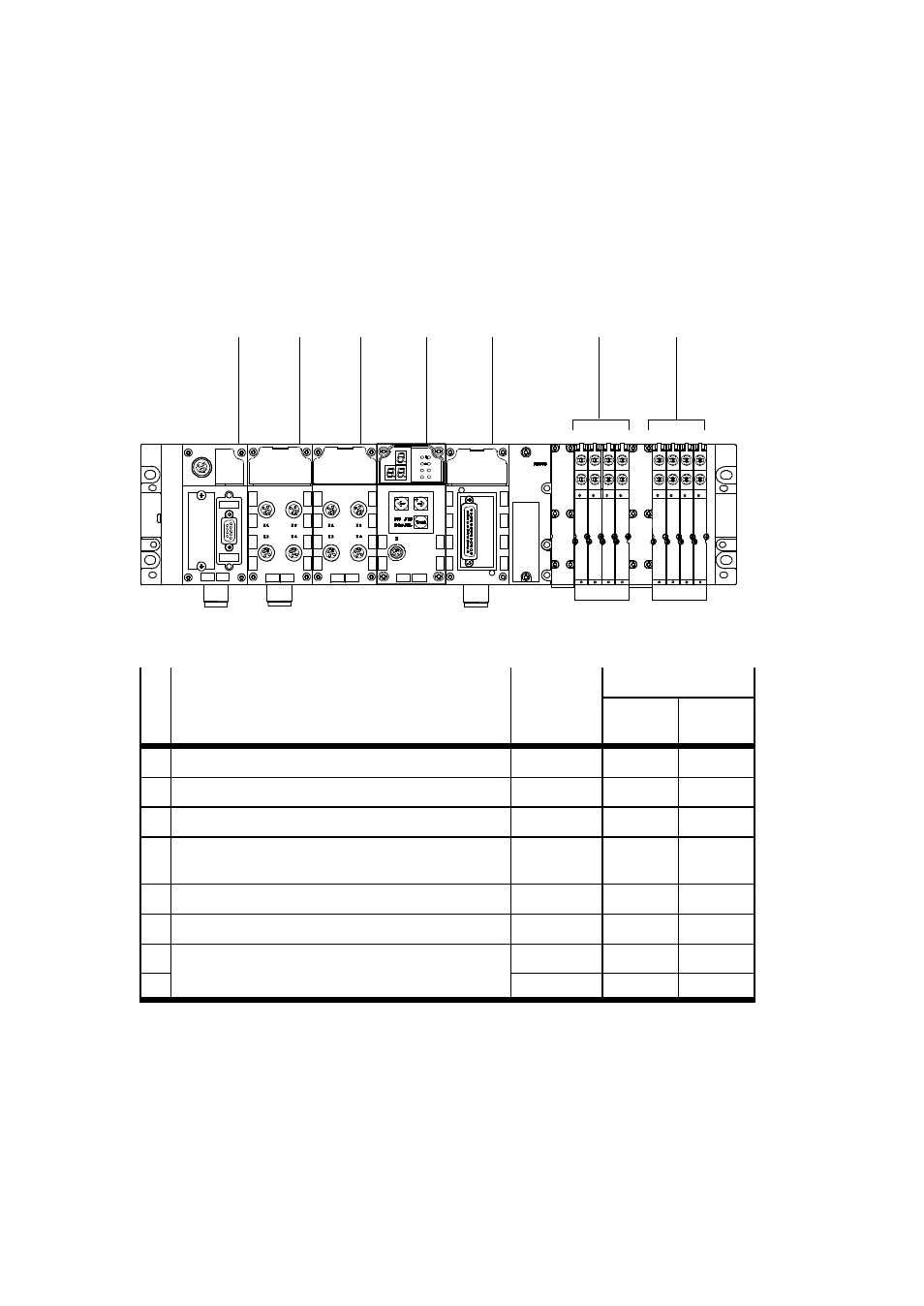

Рис. B/14:Пример назначения адресов CPX-FB13
№ Модуль
DP-иденти-
фикатор
Siemens
Адреса
Адрес
входа
Адрес
выхода
0
CPX-FB13 (FB13: DPV1, Интерфейс диагностики I/O)
192
7 ... 8
7 ... 8
1
Модуль на 8 дискретных входов (I: CPX-8DE)
8DI
9
–
2
Модуль на 4 дискретных выхода (O: CPX-4DA 2x)
8DO
–
9
3
Система Soft Stop CMPX (CPX-CMPX-C-1-H1),
Назначение - см. Табл. B/8 или Рис. B/15
53
10 ... 15
10 ... 15
4
Модуль аналоговых входов (О: CPX4AE-I)
2AI
16 ... 19
–
–
Пневматический интерфейс MPA (пассивный модуль) –
–
–
5
Пневматические модули MPA MPA1
(VI: VMPA1-FB-EMS-8)
8DO
–
16
6
8DO
–
17
Табл. B/7: Входные и выходные адреса для примера, смотрите Рис. B/14
