Назначение адресов
Пример назначения адресов
8DI
2AI
4DO
8 O
8 O
1
MPA
2
4
5
3
1
CPX-FEC
2
Модули дискретных I/O
3
Технологический модуль CMPX
4
Модули аналоговых I/O
5
Пневматические модули MPA1
(2 пневматических модуля)

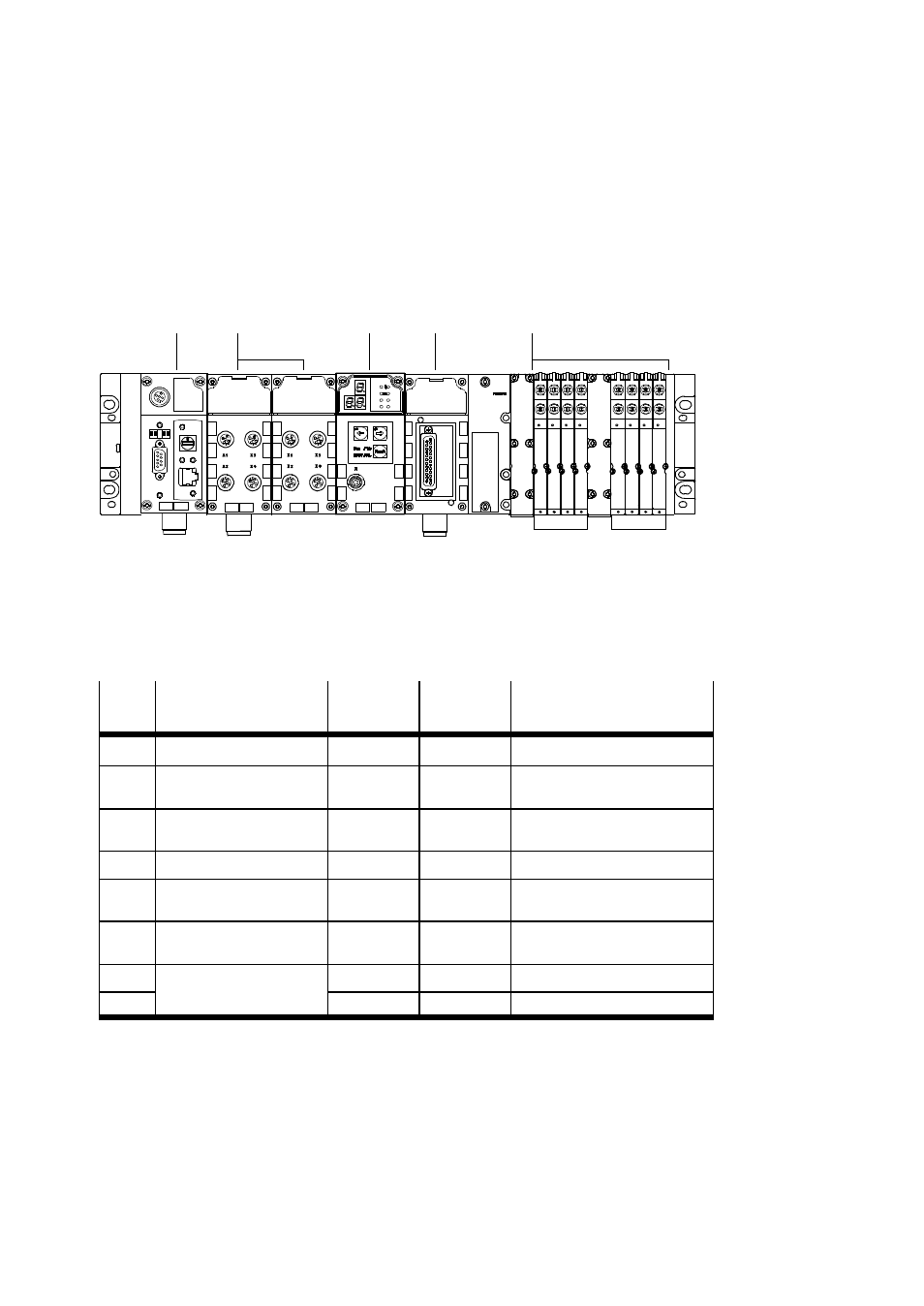

Рис. B/4: Пример назначения адресов CPX-FEC
Место Модуль
Адрес
входа
Адрес
выхода
Примечания
0
CPX-FEC
128
128
Выходы не используются.
1
Модуль на 8 дискретных
входов (8DI)
0
–
–
2
Модуль на 4 дискретных
выхода (4DO)
–
0
–
3
Soft Stop CMPX (T20)
129 ... 131
129 ... 131
Назначение - см. Табл. B/4
4
Модуль на 2 аналоговых
входа (2AI)
64, 65
–
–
–
Пневматический
интерфейс MPA
–
–
Пассивный модуль.
5
Пневматический модуль
MPA (CPX-тип 32: 1-8 В)
–
32
–
6
–
33
–
Табл. B/3: Назначение адресов конфигурации для примера Рис. B/4
