В настоящем описании содержится информация по следу-
ющим модулям и компонентам системы Soft Stop:

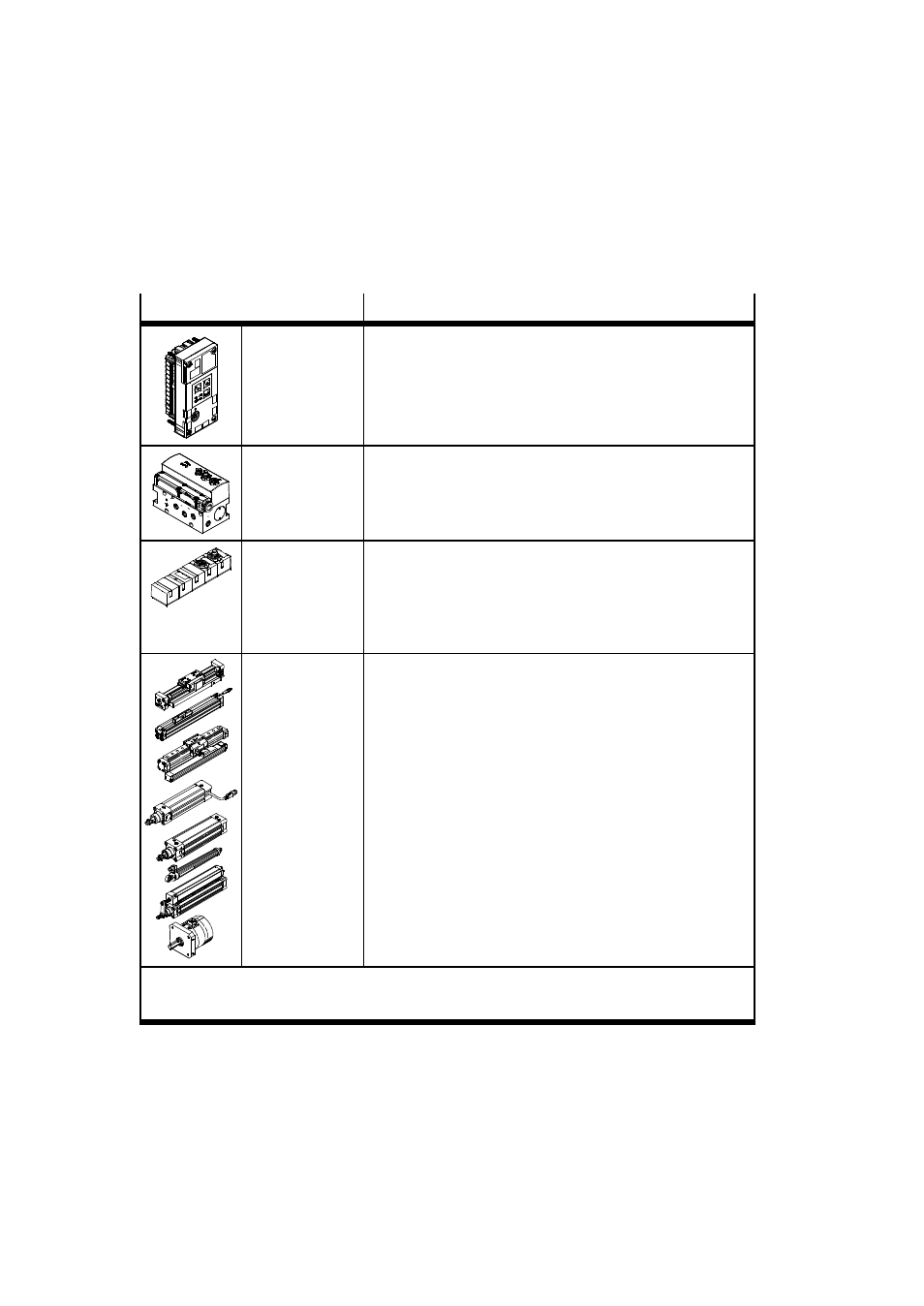

Модуль / Элемент - Тип
Описание
CPX-CMPX-C-1-H1
Контроллер позиционирования с 7-сегментным дисплеем
и панелью управления, а также с разъемом подключения
к VPWP-распределителю.
Контроллер CMPX представляет собой CPX-модуль (техноло-
гический модуль) в CPX-терминале.
VPWP-...
Пропорциональный VPWP-распределитель с разъемами
подключения устройства к контроллеру CMPX и к измери-
тельной системе.
К VPWP-распределителю подключается система измерения
перемещений.
CASM-S-D2-R3
CASM-S-D3-R7
Устройства с разъемами подключения к VPWP-распределите-
лю и специальными системам измерения перемещений:
– аналоговые, абсолютные измерительные системы
(потенциометры)
– цифровые, инкрементные измерительные системы
DGCI
DDLI
DGP(L)-... с
MLO-POT-...-TLF
DNCI
DDPC
DNC с
MLO-POT-...-LWG
DNCM
DSMI
Разрешенные приводы с системой измерения перемещений:
1)
– Линейный привод со встроенной, или интегрированной,
системой измерения перемещений (цифровая, абсолютная)
– Линейный привод с внешней системой измерения пере-
мещений (аналоговая, абсолютная – потенциометр)
– Стандартный цилиндр со встроенной системой измерения
перемещений (цифровая, инкрементная)
– Стандартный цилиндр с внешней системой измерения
перемещений (аналоговая, абсолютная – потенциометр)
– Стандартный цилиндр с внешней системой измерения
перемещений (аналоговая, абсолютная – потенциометр)
– Поворотный привод со встроенной системой измерения
перемещений (аналоговая, абсолютная – потенциометр)
1)
Поддержка для других приводов на стадии подготовки.
Начиная с версии 6: возможно использование DGPI(L) и MME-MTS-…-TLF-AIF
(цифровая, абсолютная система).
Табл. 0/2: Обзор модулей и элементов для системы Soft Stop
