6. Диагностика, обработка ошибок и оптимизация
6-14
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
6.3.1
Нормальное рабочее состояние
Светодиодная индикация
Рабочее
состояние
PL
Красный светодиод
ошибки не горит:
– ошибок нет
Желтый светодиод
PL горит:
– На распредели-
тели подается
напряжение
нагрузки
нормальное

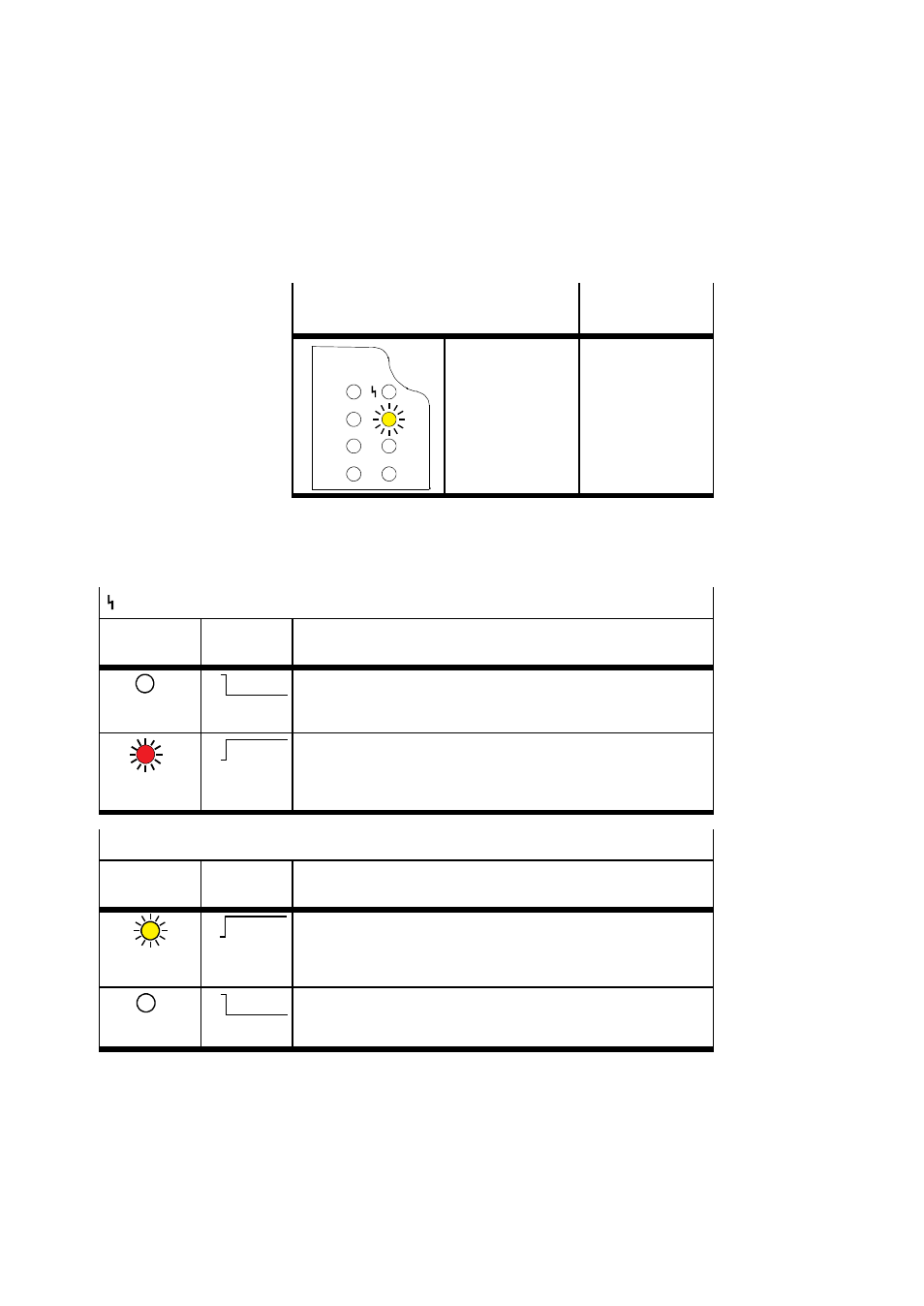

Табл. 6/5: Светодиодная индикация – Нормальное рабочее
состояние
6.3.2
Светодиоды, относящиеся к контроллеру CMPX
(ошибка) – Ошибка контроллера CMPX
Светодиод
(красный)
Процесс
Состояние
Светодиод
не горит
ON
(ВКЛ.)
OFF (ВЫКЛ.)
Ошибок нет.
Светодиод
горит
ON
OFF
Сообщение об ошибке контроллера CMPX
PL (Power Load) – Подача напряжения нагрузки
Светодиод
(желтый)
Процесс
Состояние
Светодиод
горит
ON
OFF
На распределители подается напряжение нагрузки 24 В
Светодиод
не горит
ON
OFF
Напряжение нагрузки (U
VAL
) слишком мало или отсутствует.
