3. Монтаж электрического оборудования
3-17
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
CPX-терминал с контроллером CMPX + электропи-
тание системы и 2 дополнительных устройства
электропитания для распределителей (Рис. 3/3)
В данном примере контроллер CMPX, а значит, и система
Soft Stop, снабжаются электроэнергией через электропита-
ние распределителей
2. Напряжение нагрузки VPWP-рас-
пределителя может отключено только по одному полюсу!
Пневматические MPA-устройства снабжаются электро-
энергией через электропитание распределителей
3
(разрешено только для электронных MPA-модулей типа
VMPA..-FB-EMG-...). Пневматические MPA-устройства могут
отключаться по всем полюсам.
8DI
8DI
4DO
8 А
8 А
1
MPA
1234
1234
Схематическое изображение:
1234
2
3
CMPX
24 V
VAL
0 V
VAL
24 V
OUT
0 V
OUT
24 V
EL/SEN
0 V
EL/SEN
1
Основание с системным питанием
2
Основание с дополнительным электропитанием для распределителей
(запитывает электроэнергией контроллер CMPX)
3
Основание с дополнительным питанием для распределителей (запитывает
пневматические MPA-устройства)

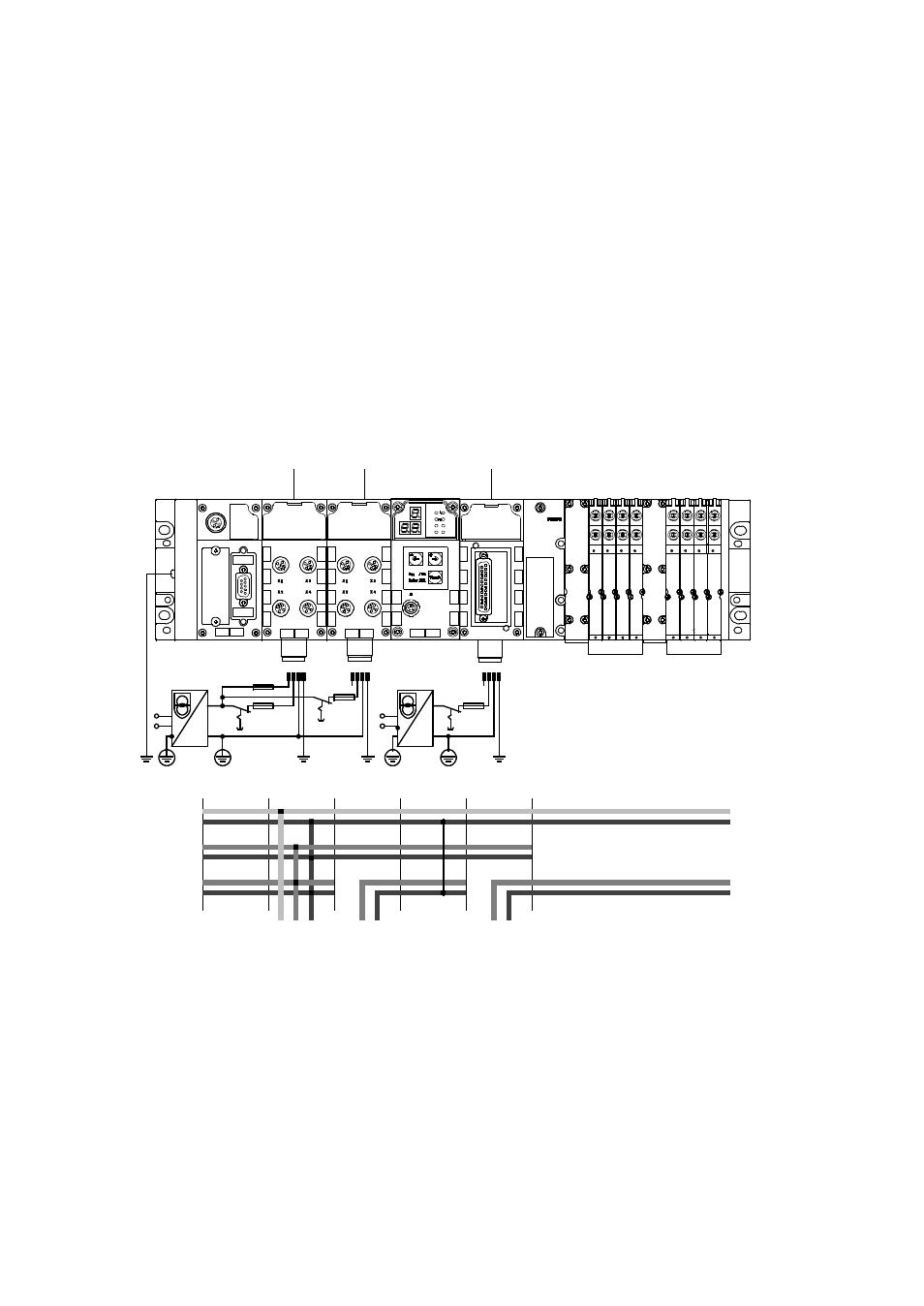

Рис. 3/3: Отдельное электропитание контроллера CMPX и пневматических
MPA-устройств (пример)
