2. Монтаж и установка пневматического оборудования
2-21
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b

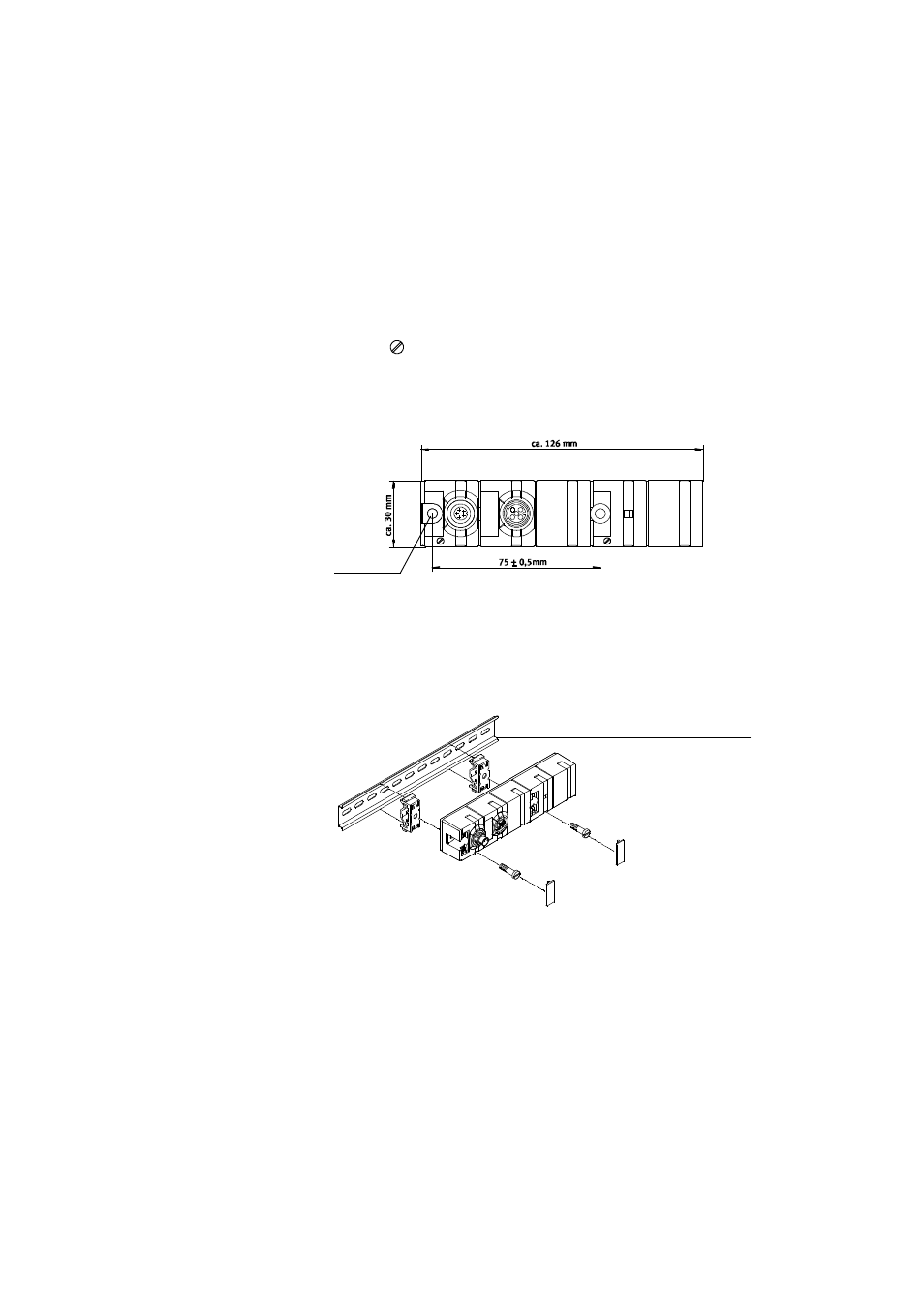

2.5 Монтаж интерфейса датчиков CASM-...
Установите интрефейс датчиков CASM-... на ровной по-
верхности с использованием двух винтов M4 со стопорны-
ми шайбами, смотрите Рис. 2/8.
Символ
обозначает положение крепежных винтов.
Внешний крепежный винт используется одновременно для
заземления (
1
).
Момент затяжки 2 Нм.
1
Крепежный винт
(подсоединение
заземления)
S1
S2
1
Рис. 2/8: Монтаж CASM-...
Закрепление на DIN-рейке согласно стандарту EN 60715
возможно с помощью монтажного комплекта типа
CP-TS-HS35, смотрите Рис. 2/9.
1
DIN-рейка
1
Рис. 2/9: Монтаж CASM-... на DIN-рейку
