Указания по моменту инерции массы
(поворотные приводы)
Примечание
Собственные колебания нагрузки могут стать причиной
неисправностей.
•
Установите нагрузку таким образом, чтобы возникало
как можно меньше колебаний.
•
Воздействие нагрузок на длинные, гибкие рычаги
крайне нежелательно.
1
Предпочтительный
вариант собствен-
ных колебаний
2
Недопустимый вари-
ант собственных ко-
лебаний
1
2

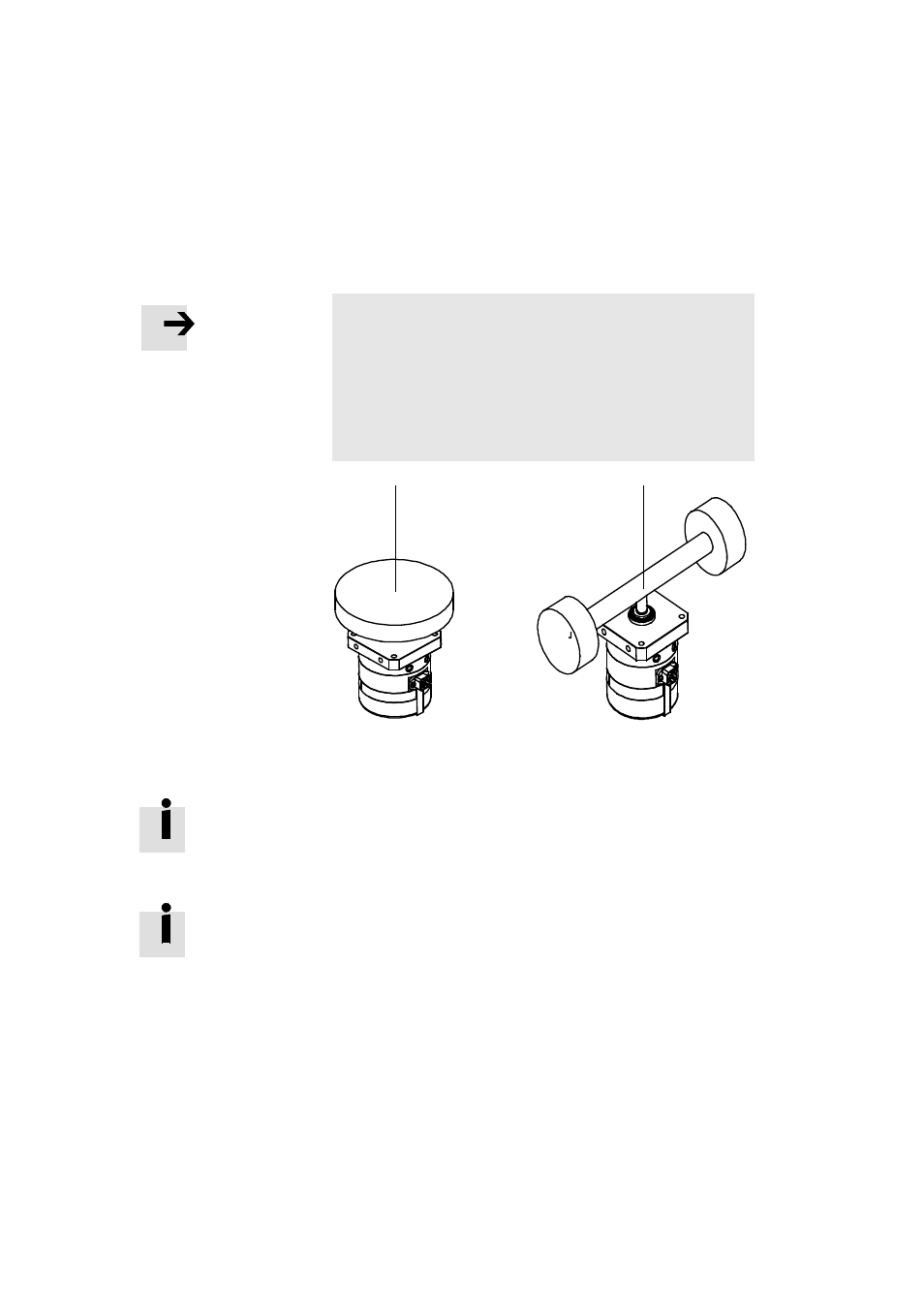

Рис. 2/4: Пример: предпочтительный и недопустимый вариант собственных колеба-
ний массы
Информацию по допустимым моментам инерции смотрите
в приложении “Параметры CMPX”. В таблицах данного
приложения содержатся все допустимые комбинации при-
водов-распределителей и значения момента инерции для
контроллера CMPX.
Фирма Festo готова оказать поддержку при вычислении
значения момента инерции с помощью вычислительной
программы MTM (Web-сайт:
www.festo.com
Software
Engineering Tools).
Данная программа предназначена для вычисления значе-
ний момента инерции 2-й степени для различных основ-
ных частей и стандартных деталей от фирмы Festo (напр.,
насадочный фланец для DSMI-...).
