6. Диагностика, обработка ошибок и оптимизация
6-15
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
6.3.3

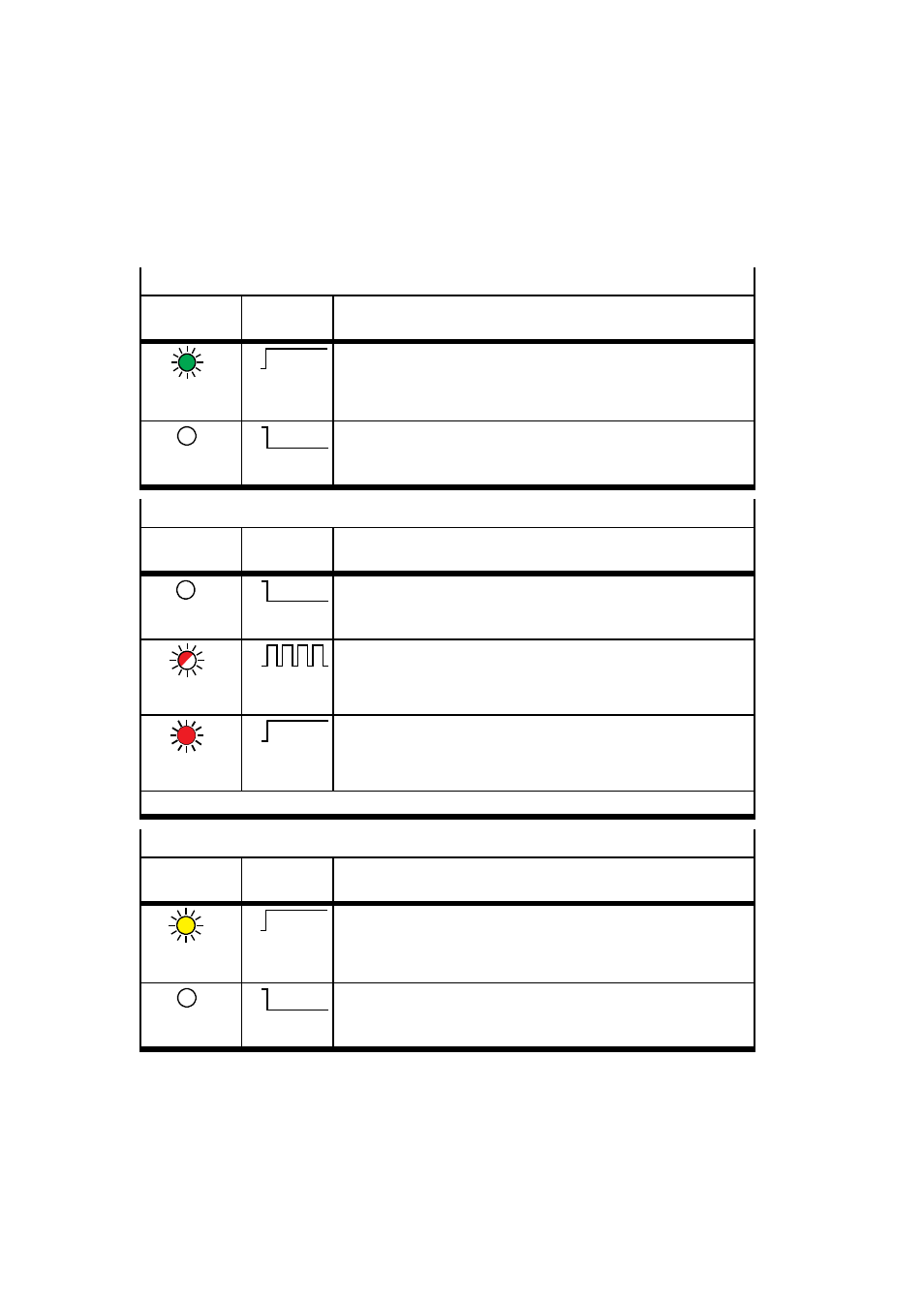

Светодиоды на VPWP
Power – Электропитание логических схем VPWP
Светодиод
(зеленый)
Процесс
Состояние
Светодиод
горит
ON
OFF
Подано напряжение 24 В для питания логических схем
Светодиод
не горит
ON
OFF
Отсутствует подача электропитания для электроники VPWP-
распределителя
Error – Неисправность VPWP-распределителя
Светодиод
(красный)
Процесс
Состояние
Светодиод
не горит
ON
OFF
Ошибок нет.
Светодиод
мигает
ON
OFF
Предупреждение:
– Почти достигнута температура отключения
– Напряжение электропитания электроники ниже 17 В
Светодиод
горит
ON
OFF
Ошибка
1)
1)
Сообщение об ошибке контроллера CMPX, см. раздел 6.2.3, Табл. 6/2
PL – Силовое напряжение для VPWP-распределителя
Светодиод
(желтый)
Процесс
Состояние
Светодиод
горит
ON
OFF
Силовое напряжение 24 В подано на VPWP-распределитель
Светодиод
не горит
ON
OFF
Отсутствует напряжение нагрузки для VPWP-распределителя
или имеется ошибка.
