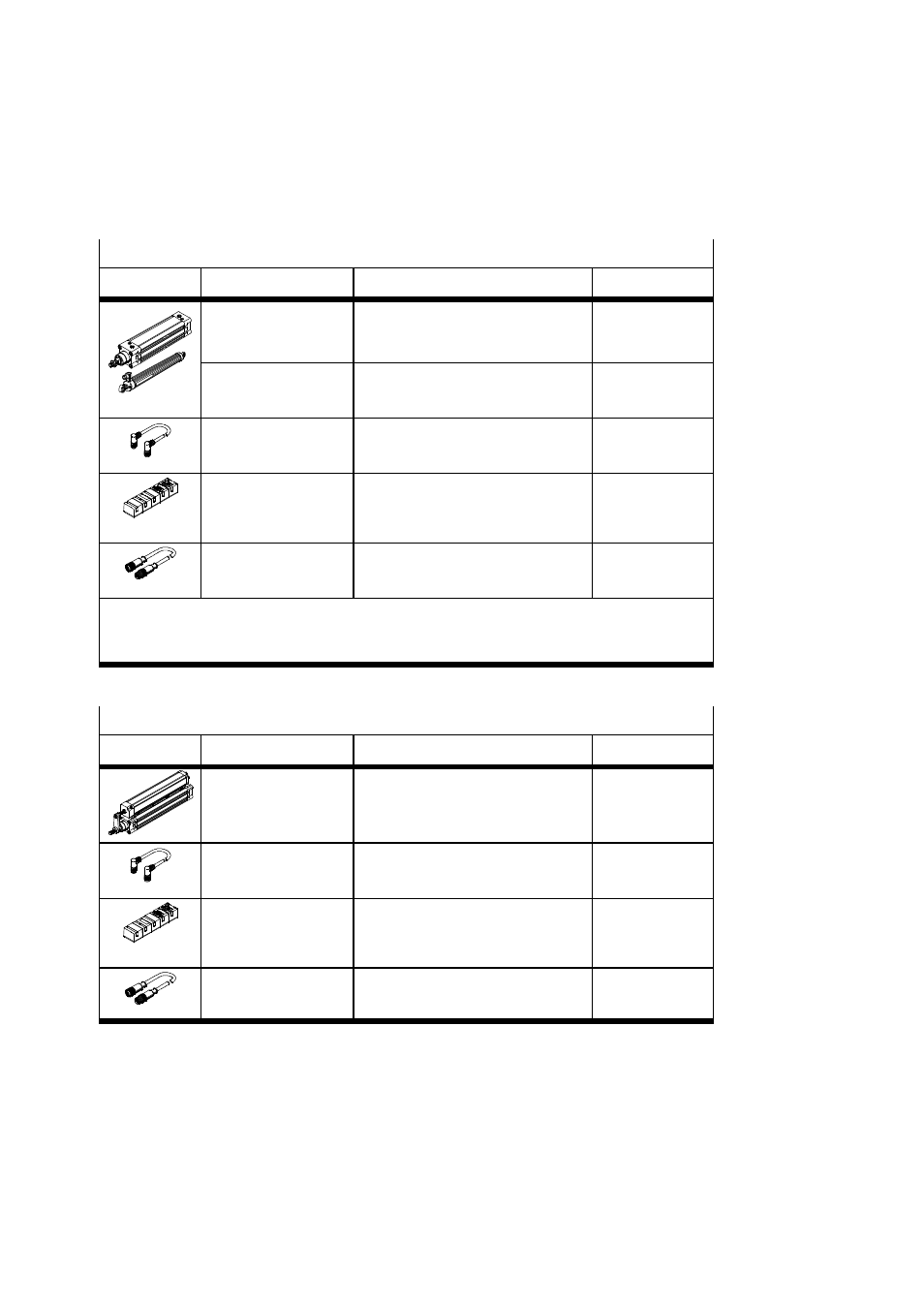

A. Техническое приложение

A-8

Festo P.BE-CPX-CMPX-SYS-RU ru 1208b

Стандартный цилиндр DNC

Рис.

Элемент

Описание

Тип

Привод

Стандартный цилиндр комбинирует-
ся с системой измерения перемеще-
ний с помощью принадлежностей.

1)

DGP-...

Измерительная
система

Внешняя система измерения пере-
мещений (аналоговая, абсолютная –
потенциометр).

MLO-POT-...-LWG

Соединительный ка-
бель для цепи управ-
ления привода

Соединительный кабель между
VPWP и CASM-S-D2-R3.

KVI-CP-3-...

Интерфейс для под-
ключения датчиков

Интерфейс для подключения датчиков
для аналоговой, абсолютной системы
измерения перемещений (потенцио-
метр) к цепи управления привода.

CASM-S-D2-R3

Соединительный ка-
бель для измеритель-
ной системы

Соединительный кабель между
CASM-S-D2-R3 и MLO-POT-...-LWG.

NEBC-P1W4-K-
0.3-N-M12G5

1)

Примечание: Следующие варианты DNC нельзя использовать вместе с контроллером CMPX:
– Вариант “низкая скорость” S10 (Slow speed),
– Вариант “низкое трение” S11 (Low friction),
– Термостойкий вариант S6 (только по запросу).

Табл. A/5: Элементы со стандартным цилиндром DNC

Стандартный цилиндр DNCM

Рис.

Элемент

Описание

Тип

Привод

Стандартный цилиндр с установлен-
ной внешней системой измерения
перемещений LWH (аналоговая, аб-
солютная – потенциометр).

DNCM-...

Соединительный ка-
бель для цепи управ-
ления привода

Соединительный кабель между
VPWP и CASM-S-D2-R3.

KVI-CP-3-...

Интерфейс для под-
ключения датчиков

Интерфейс для подключения датчиков
для аналоговой, абсолютной системы
измерения перемещений (потенцио-
метр) к цепи управления привода.

CASM-S-D2-R3

Соединительный ка-
бель для измеритель-
ной системы

Соединительный кабель между
CASM-S-D2-R3 и системой измере-
ния перемещений для DNCM.

NEBC-A1W3-K-
0.3-N-M12G5

Табл. A/6: Элементы со стандартным цилиндром DNCM
