3. Монтаж электрического оборудования
3-15
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
Основные сведения по схеме электропитания CPX-терми-
нала указаны в описании системы CPX.
С некоторыми особыми случаями применения можно
ознакомиться на Рис. 3/1, Рис. 3/2 и Рис. 3/3.
CPX-терминал с контроллером CMPX + электропи-
тание системы (Рис. 3/1)
В данном примере весь CPX-терминал и система Soft Stop
для контроллера CMPX снабжаются электроэнергией через
электропитание системы.
24 V
VAL
0 V
VAL
24 V
OUT
0 V
OUT
0 V
EL/SEN
1
1234

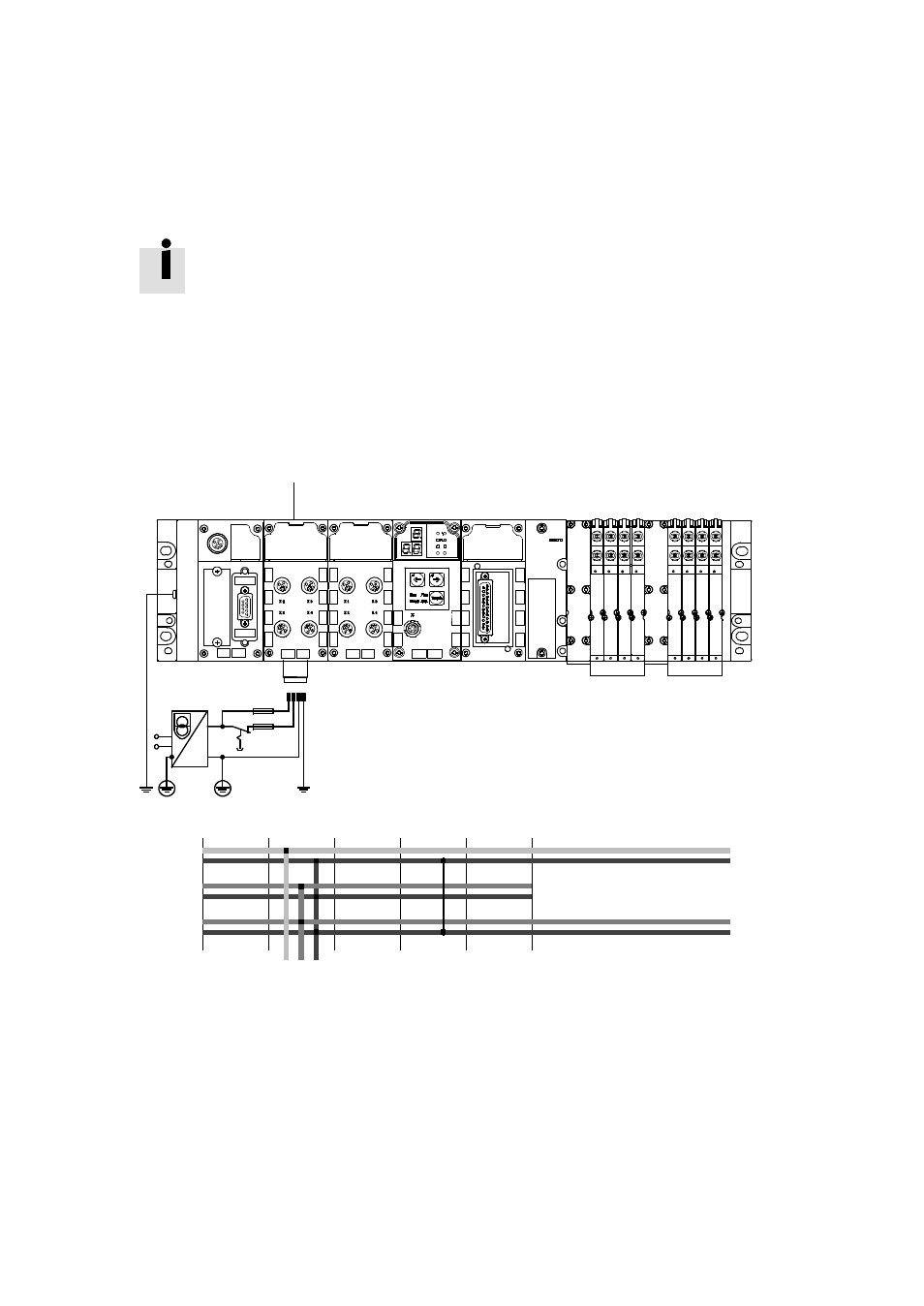

Схематическое изображение:
8DI
8DI
4DO
CMPX
8 А
8 А
MPA
24 V
EL/SEN
1
Основание с электропитанием системы (запитывает электроэнергией
контроллер CMPX и пневматические MPA-устройства)
Рис. 3/1: Общая схема электропитания (пример)
