1. Обзор системы CMPX
1-7
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
1.2 Структура системы Soft Stop
Система Soft Stop состоит обычно из следующих составных
частей (смотрите Рис. 1/2):
1
CPX-терминал
с контроллером
CMPX
2
Пропорциональный
распределитель
VPWP
3
Интерфейс подклю-
чения системы изме-
рения (опция, в за-
висимости от ис-
пользуемой измери-
тельной системы)
4
Привод с системой
измерения переме-
щений (здесь,
например, DNCI)
5
Пневматические
шланги
6
Цепь управления
приводом
координаты
1
2
3
4
5
6

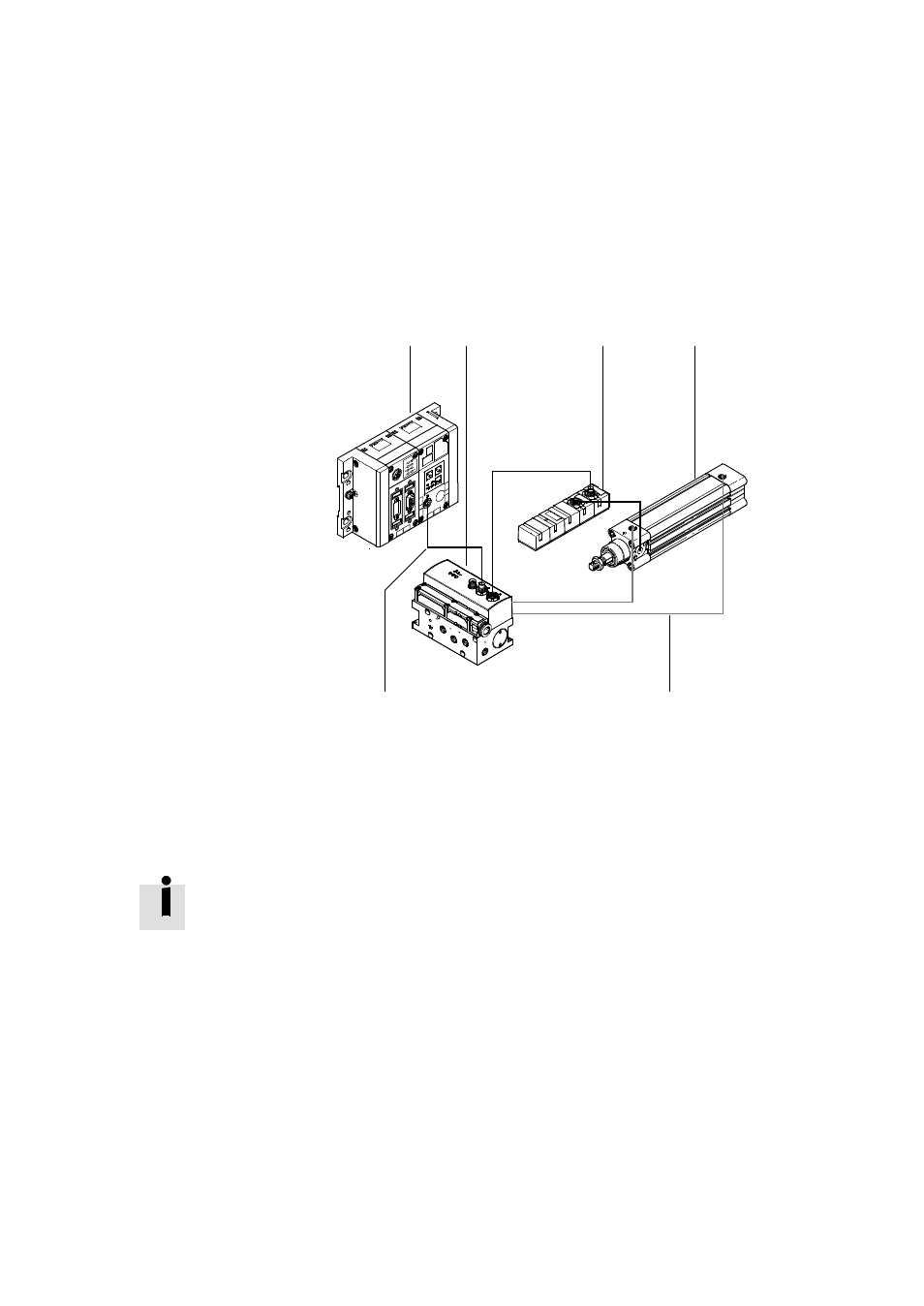

Рис. 1/2: Структура системы Soft Stop
Специальная информация по структуре системы отражена
в главах 2 и 3.
