2. Монтаж и установка пневматического оборудования

2-20

Festo P.BE-CPX-CMPX-SYS-RU ru 1208b

1

Фиксирующий
болт (для рас-
пределителя ти-
па VPWP-8 рас-
положен снизу)

2

Винт M4x10

3

DIN-рейка

4

Фиксатор DIN-
рейки

1

2
3
4

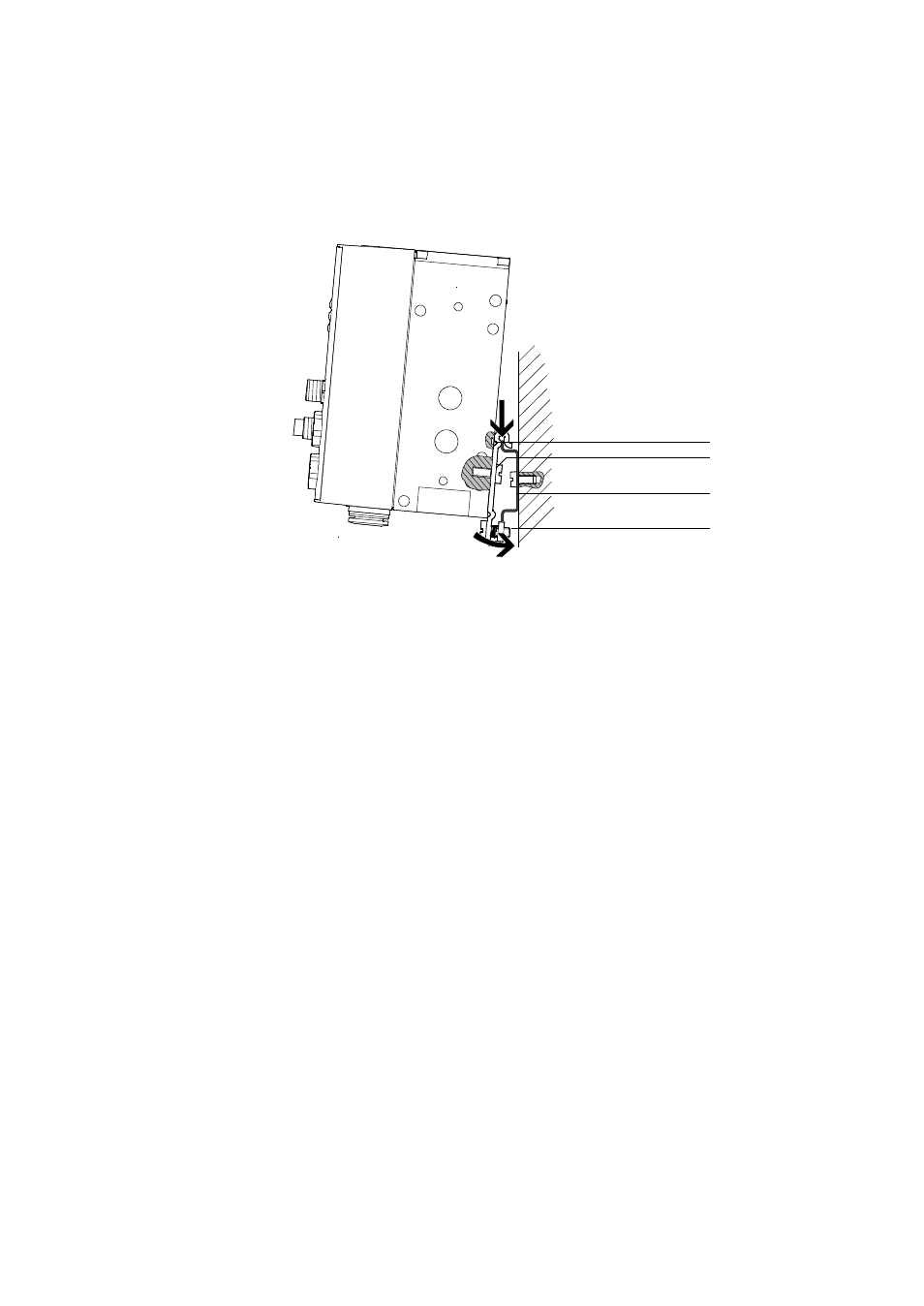

Рис. 2/7: Монтаж VPWP-распределителя на DIN-рейке
