1. Обзор системы CMPX
1-3
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
1.1 Контроллер позиционирования CMPX
1.1.1
Разъемы и средства индикации CMPX

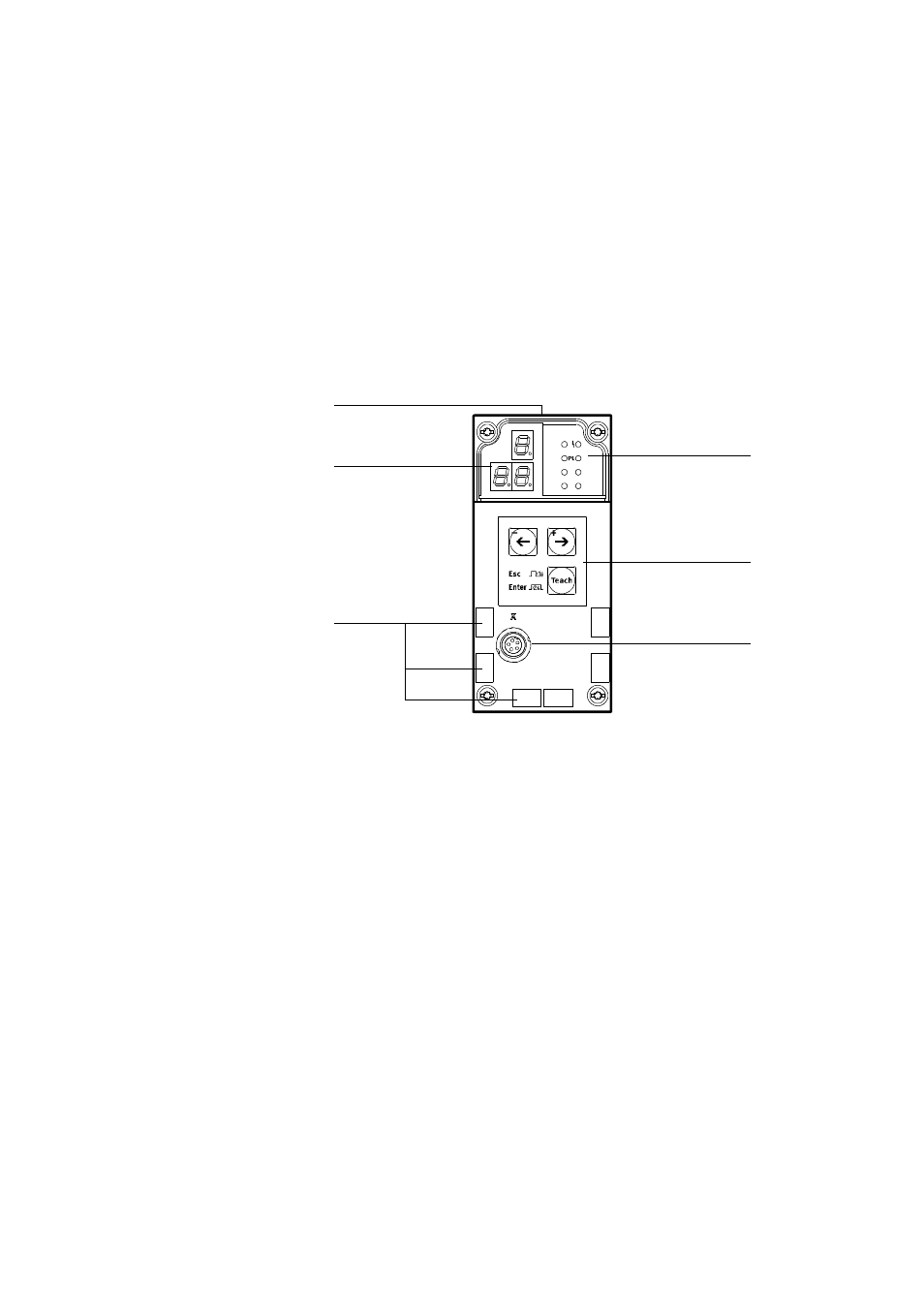

На корпусе контроллера CMPX находятся следующие
разъемы и средства индикации:
1
Светодиоды
состояния
2
Кнопки управления
3
X: Интерфейс
устройства управле-
ния(Подключение
для VPWP)
4
Маркировочные
таблички
(принадлежности)
5
3-х символьный
дисплей
6
Заводская табличка,
см. боковую поверх-
ность
1
2
3
4
5
6
Рис. 1/1: Разъемы и средства индикации CMPX
