B. Конфигурация с контроллером CPX-FEC или шинным узлом CPX
B-31
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
Пример: Сканер 1747-SDN (серия SLC 500)
Адресация для терминала в примере с помощью:
–
2 входных байта для битов состояния (данные Strobed)
–
7 входных байтов, входные адреса начиная с I:1.1.0
–
13 выходных байтов, выходные адреса начиная
с O:1.1.0
8DI
2O0
4DO
8 O
8 O
1
MPA
2
4
5
3
Модуль №: 0
1
2
3
4
5
6
1
CPX-FB11 (с битами состояния)
2
Модули дискретных I/O
3
Технологический модуль CMPX
4
Модули аналоговых I/O
5
Пневматические модули MPA
(2 пневматических модуля)

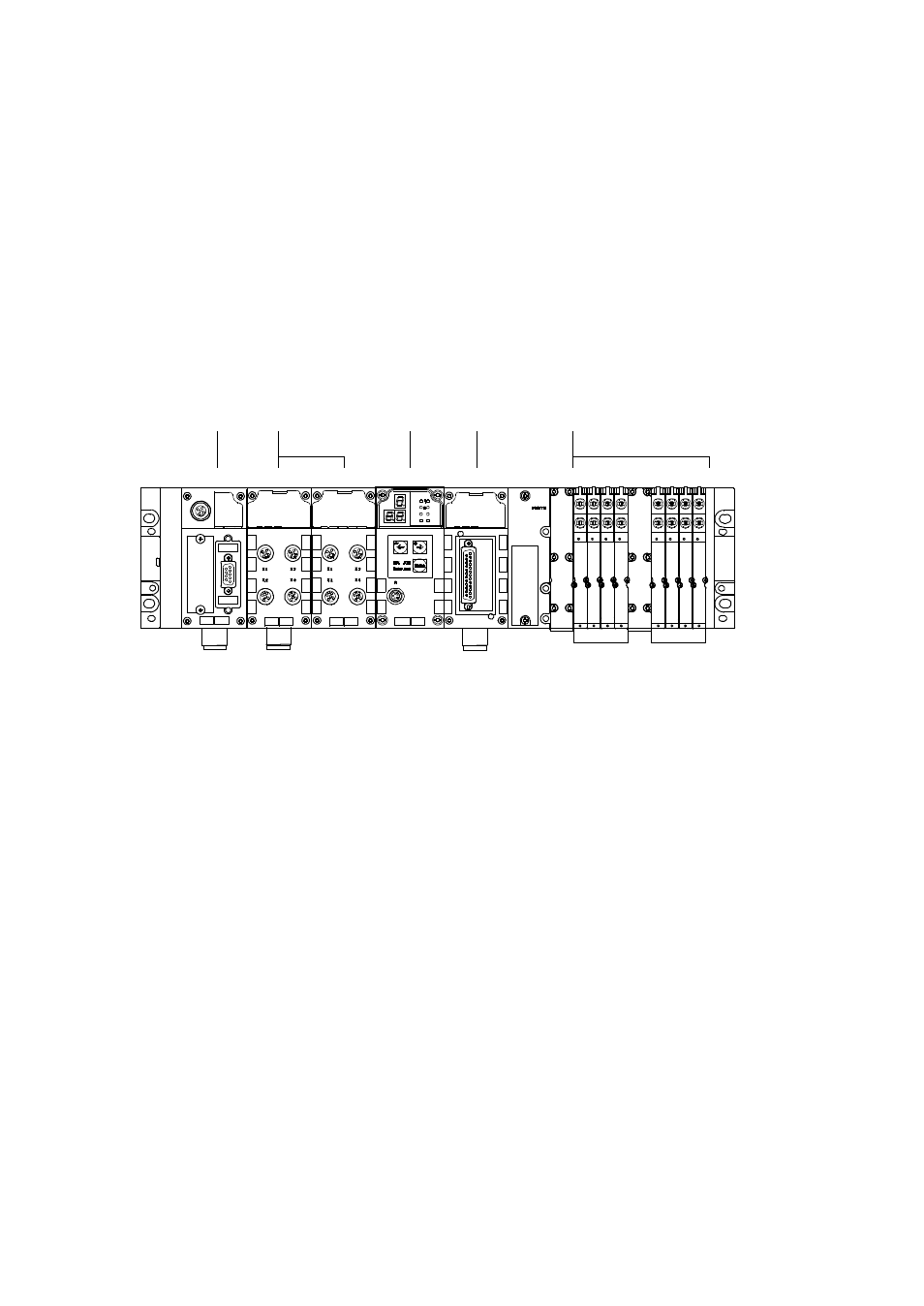

Рис. B/20: Пример: терминал CPX 3 (пример адресации для сканера 1747-SDN,
см. Табл. B/11)
