Пользовательская логика
Во время обработки и исполнения программы
пользователя происходит значительное количест-
во проверок. При обнаружении недостоверных
данных вырабатывается сигнал ошибки логики
пользователя.
Конфигурация
Эта ошибка индицируется, когда контроллер не
был
сконфигурирован
или
информация
конфигурации была искажена.
Питание 1
Сообщение 1 о состоянии питания выводится на
резервном контроллера.
Питание 2
Сообщение 2 о состоянии питания выводится на
резервном контроллере.
Дополнительная плата
Сообщение указывает имеется ли сбой в плате
ControlNet резервного контроллера.
ЗВУКОВОЕ ОПОВЕЩЕНИЕ КОНТРОЛЛЕРА
Для локального оповещения состояния системы в
контроллере имеется внутренний зуммер, см.
таблицу 4-2 и рис. 4-4. Когда система находится в
дежурном режиме, звуковой сигнал выключен. В
случае появления события (любая тревога или
Неисправность), звуковой сигнал подаётся до тех
пор,
пока
не
будет
нажата
кнопка
’’Подтверждение’’
или
осуществлён
сброс
нажатием кнопки ’’Сброс’’ на лицевой панели
контроллера.
Таблица 4-2
Тональности звукового сигнала контроллера
Приоритет Событие
Тональность
1
Сигнал пожара
Временная
2
Сигнал контроля Контроль
3
Неисправность
Неисправность
4
Верхний порог
Газ
5
Нижний порог
Газ
6
Дежурный режим Сигнал
Выключен

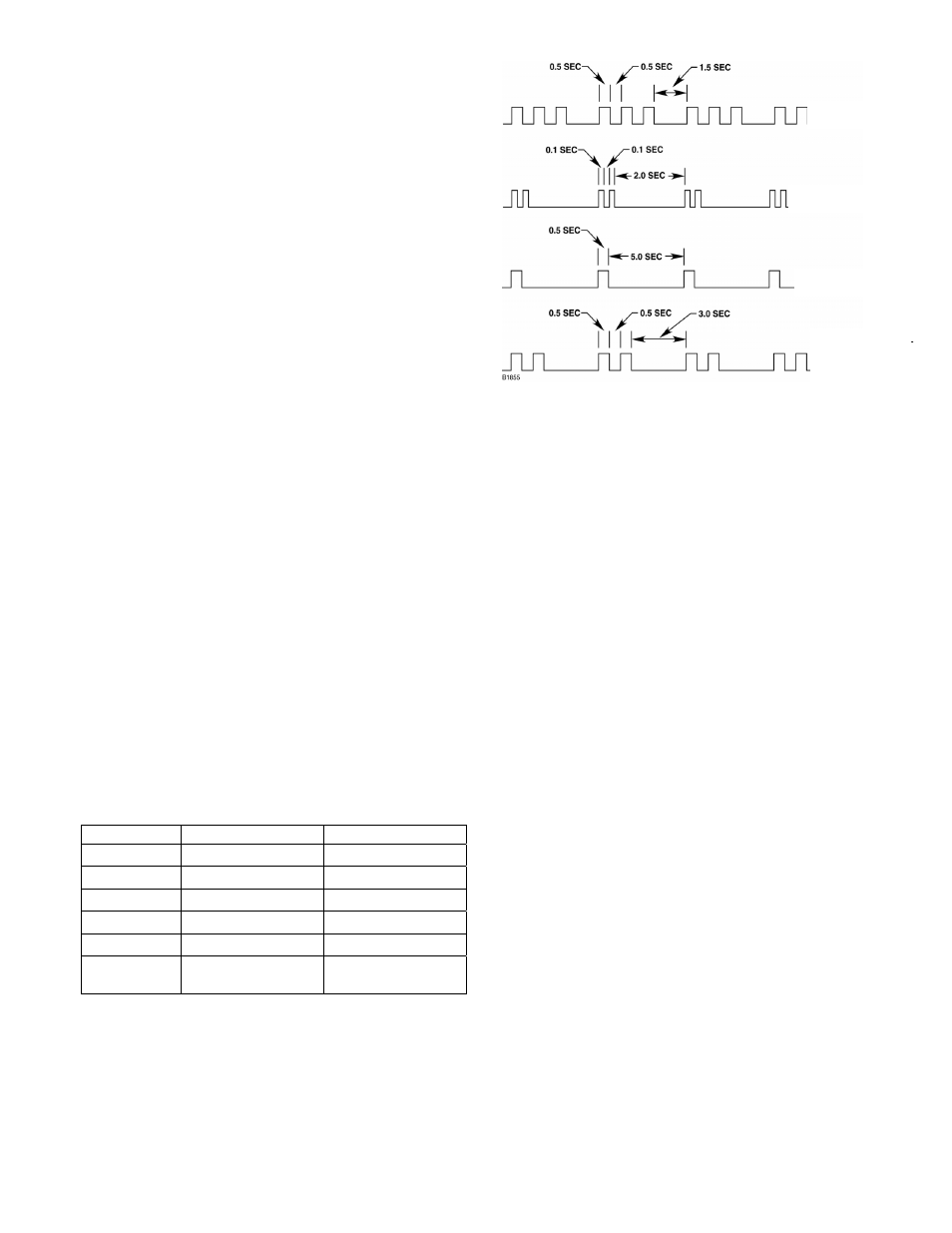

Рис. 4-4. Виды тональности зуммера
контроллера.
ПРИМЕЧАНИЕ
При
наличии
нескольких
сигналов
тревожной сигнализации, нажатие кнопки
’’Подтверждение’’
снимает
звуковые
сигналы зуммера.
ИНДИКАТОРЫ СОСТОЯНИЯ ПЛАТЫ
CONTROLNET (ПЛАТА ПО ВЫБОРУ)
При использовании платы ControlNet СИД-
индикатора состояния платы фукционируют, как
указано ниже (см. тaбл. 4-3):
Горят
постоянно – индикаторы
включены
постоянно
пока
плата
находится
в
запрограмированном режиме.
Горят попеременно – оба индикатора включаются
попеременно
между
двумя
одновременно
запрограмированными режимами (относится к
наблюдению за обоими индикаторами). Оба
индикатора всегда включаются в противофазе.
Мигание – свечение индикатора чередуется
между двумя предопределёнными состояниями.
Это
относится
к
каждому
индикатору,
наблюдаемому независимо друг от друга. Если
оба индикатора мигают одновременно, то мигание
должно совпадать по фазе.
Неисправность
Контроль
Пожар
Верх/Ниж
пороги
загазо-
ванности
