3-3 95 -3533

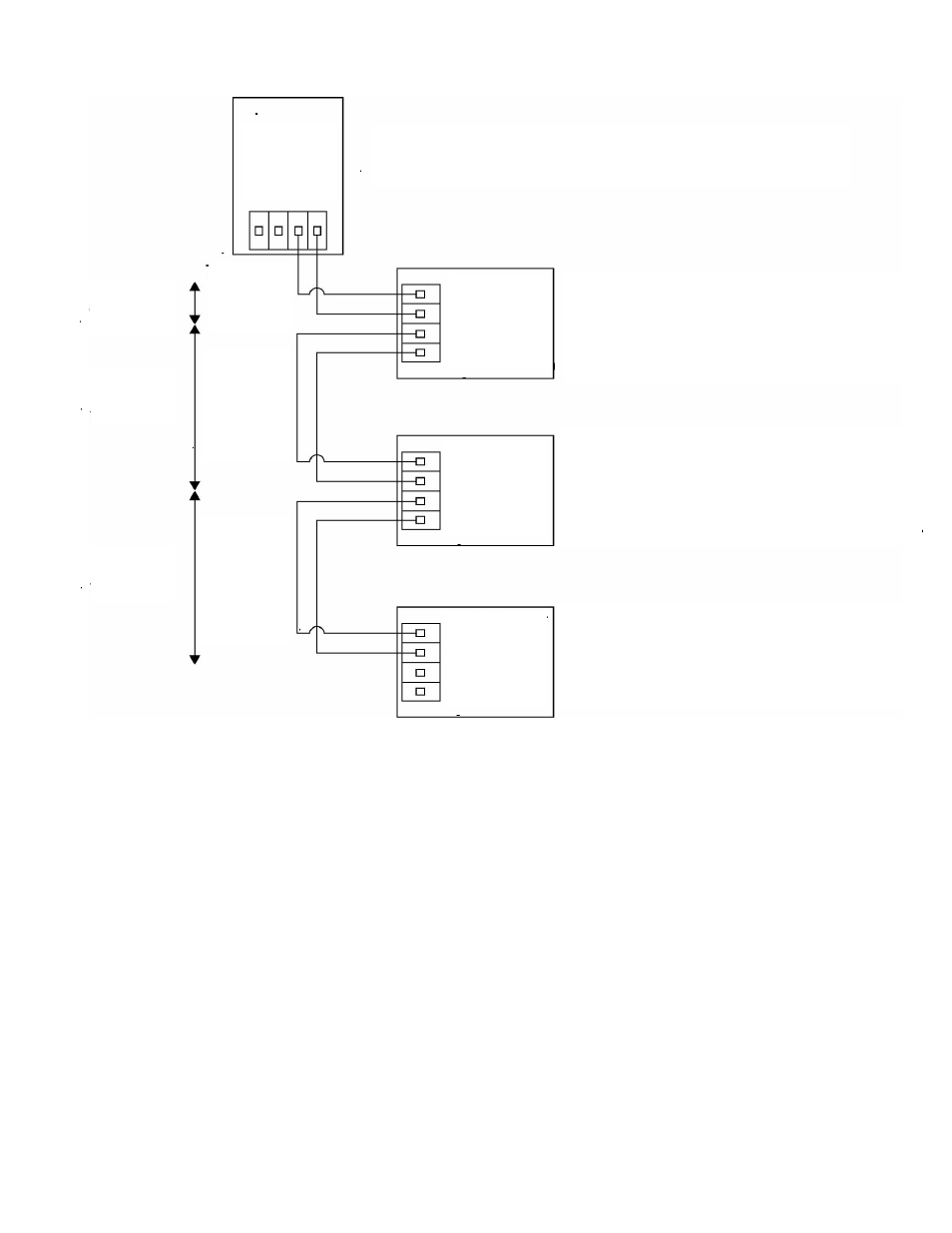

Сопротивление одножильного провода 18 AWG (1,0 кв. мм) = 0,6385 Ом/30 м
Сопротивление 2-х проводов = 2R
Устройство №1
U вх = U ист – падение напряжения =
24 – (I х 2R) = 24 – (0,695 х 0,6385) = 23,55 В
15 м
0,6385 Ом
45,5 м
1,9155 Ом
45,5 м
1,9155 Ом
Общий ток
630 мА
=
Ток уст-ва 2
+
Ток уст-ва 3
Общий ток
695 мА
Общий ток
565 мА
=
Ток уст-ва 3
Устройство №2
U вх = U
уст-во 1
– падение напряжения =
23,55 – (I х 2R) = 23,55 – (0,630 х 1,9155) = 22,35 В
Устройство №3
U вх = U
уст-во 2
– падение напряжения =
22,35 – (I х 2R) = 22,35 – (0,565 х 1,9155) = 21,27 В
Уст-во №3
Ток
потребления
565 мА
Уст-во №2
Ток
потребления
65 мА
Уст-во №1
Ток
потребления
65 мА
Источник
питания
24 В пост.
тока
