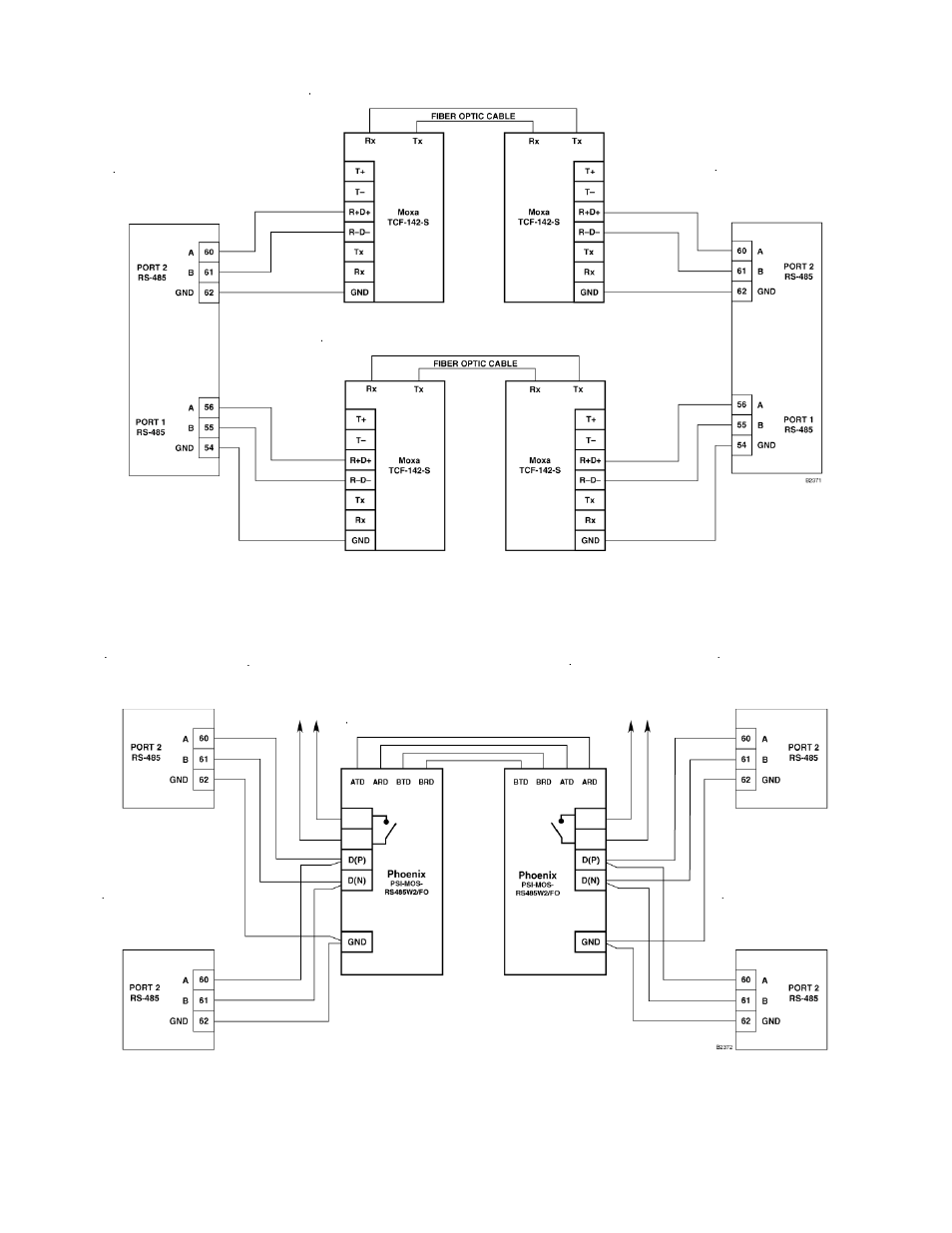

Рис. 3-15. Соединение контроллеров оптоволоконным кабелем в соответствии
с требованиями NFPA 72, класс Х.
Рис. 3-16. Соединение контроллеров оптоволоконным кабелем в соответствии
с требованиями NFPA 72, класс Х.
Сигнал неисправности
в систему
Сигнал неисправности
в систему
Кабель оптоволоконный одномодовый
EQP Контроллер №1 EQP Контроллер №2
Кабель оптоволоконный одномодовый
Кабель оптоволоконный
мултимодовый
EQP Контроллер №1 EQP Контроллер №3
EQP Контроллер №2 EQP Контроллер №4
