МОДУЛЬ ВВОДА/ВЫВОДА EQ3700DСIO
Модуль ввода/вывода дискретных сигналов DСIO,
см. рис. 2-9, обеспечивает работу восьми
индивидуально
конфигурируемых
каналов.
Каждый канал может конфигурироваться для
работы как вход или как выход с соответ-
ствующим контролем исправности проводки
подключения. Возможно выполнять контроль
проводки на обрыв, короткое замыкание или
обрыв
и
короткое
замыкание
цепей
одновременно. В дополнение к выбору вида
контроля проводки, входной канал может быть
также сконфигурирован для вырабатывания
статической
логикой
соответствующего
тревожного
сообщения,
направляемого
в
контроллер.
Извещатели дымовые, тепловые или релейные
выходы извещателей пламени могут подсоеди-
няться
только
к
каналам
модуля,
сконфигурированным
как
входы.
Такие
устройства, как сирены, строб-вспышки и
соленоиды должны подсоединяться к каналам
модуля, сконфигурированным как выходы.
ПРИМЕЧАНИЕ
Выходы
модуля
DСIO
поддерживают
работу только оборудования, требующего
напряжение питания постоянного тока 24
В и нагрузку, не превышающую 2 А для
каждого канала.

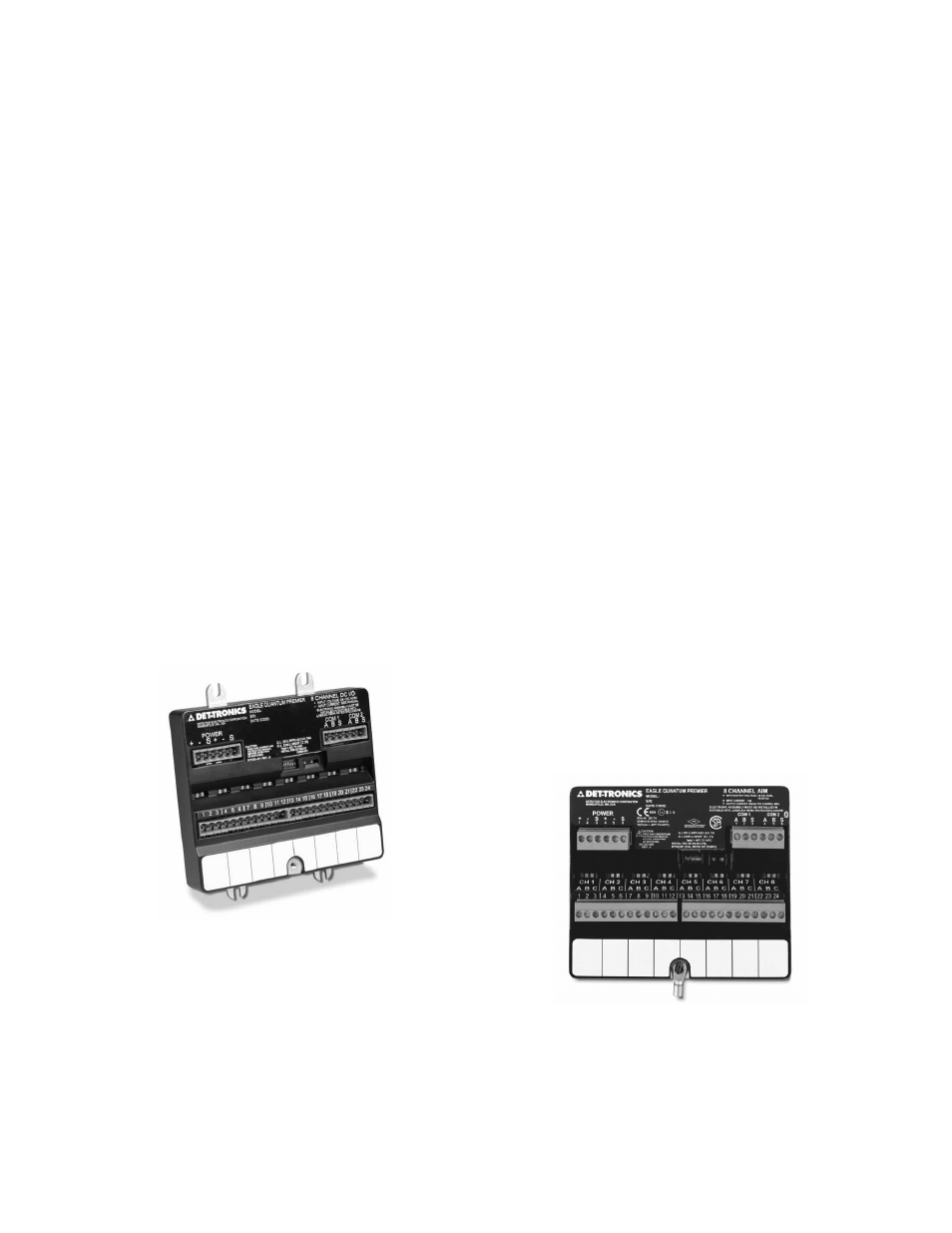

Рис. 2-9. Модуль DСIO.
В модуле имеется два СИД-индикатора для
общей индикации состояния и по два СИД-
индикатора для каждого канала. Зелёный СИД
модуля указывает на включённое напряжение
питание и жёлтый СИД служит для индикации
неисправности центрального микропроцессора
LON. Красный СИД каждого канала загорается
при активации канала, а жёлтый СИД указывает
на
неисправность
в
проводке
канала
в
соответствии с выбранным видом контроля.
Детальная информация о технических характе-
ристиках модуля EQ3700DСIO приводится в
брошюре 90-1149
МОДУЛЬ АНАЛОГОВЫЙ EQ3710AIМ
Восьмиканальный входной аналоговый модуль,
см. рис. 2-10, обеспечивает средства подклю-
чения к системе EQP устройств с калиброванным
выходным сигналом 4-20мА. В модуле AIМ
имеется восемь конфигурируемых каналов,
которые могут быть настроены на работу или в
режиме обнаружения горючих газов или в
универсальном режиме. Режим горючих газов
располагает рядом автоматически запрограм-
мированных настроек и порогов срабатывания
тревожной
сигнализации,
соответствующих
требованиям
органов
по
сертификации.
Универсальный режим используется для работы с
устройствами общего назначения, где требуется
контроль всех параметров конфигурации. Все
устройства
должны
иметь
собственную
возможность выполнения калибровки.
Модули AIМ могут работать с аналоговыми
сигналами 4-20 мА, поступающими от извеща-
телей пожарных пламени. Такая конфигурация
сертифицирована согласно требованиям NFPA
72 для подключения входных цепей по классу В.
Детальная информация о технических характе-
ристиках модуля EQ3710AIМ приводится в
брошюре 90-1183.
Рис. 2-10. Модуль входной аналоговый
восьмиканальный.
