Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 63
3 - 39
95 -3533

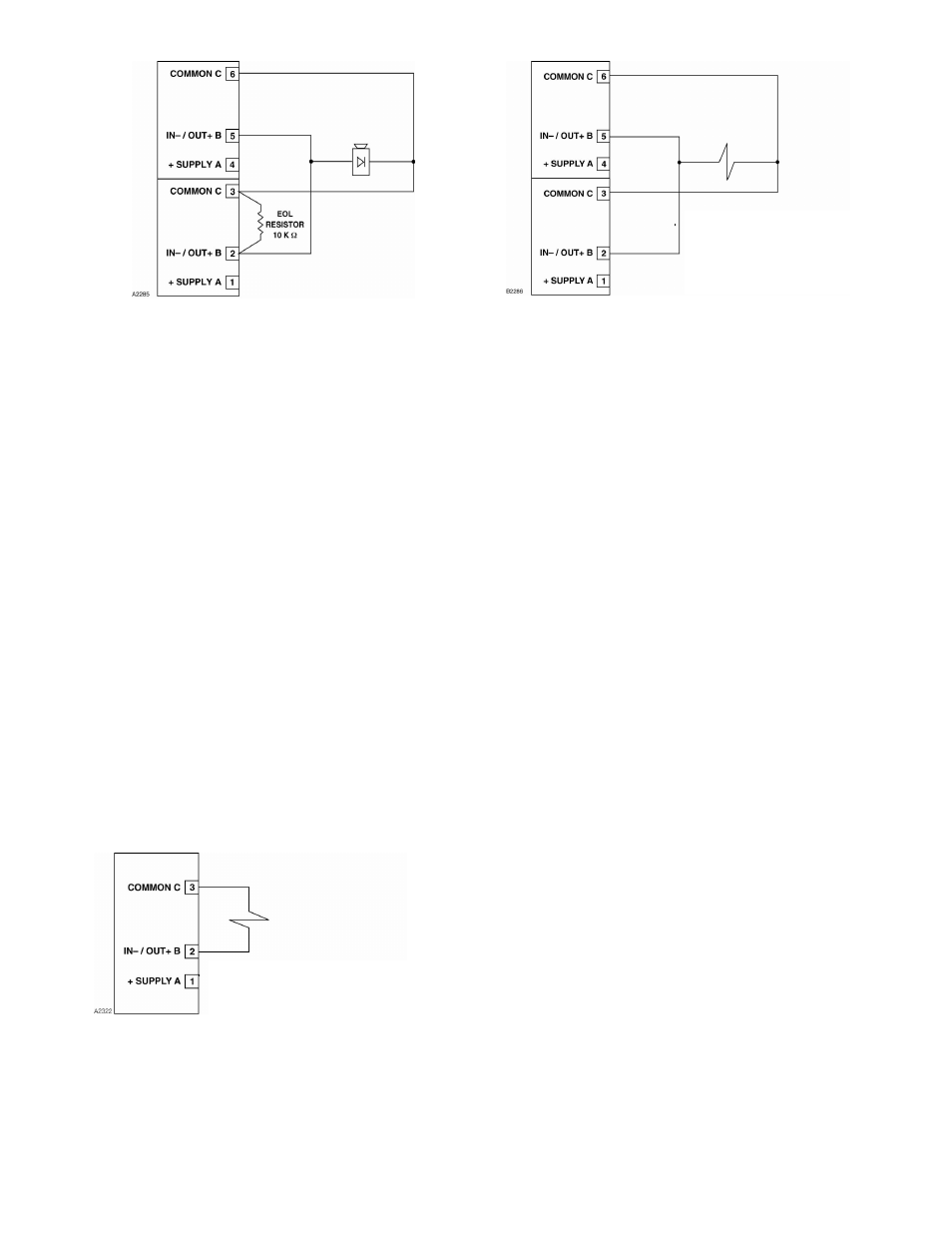

Рис. 3-35. Конфигурация выходной цепи с
контролем оповещателей (класс А).
Выходная цепь с контролем пуска
огнетушащих веществ (цепь соленоида)
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма. Для соеди-
нений класса В, см. рис. 3-36. Подключение
класса А показано на рис. 3-37, при этом для
работы одной выходной цепи используются два
канала. Индикация неисправности обеспечи-
вается при обрыве любого провода, однако,
выход по-прежнему может быть активирован. К
выходу модуля могут подключаться одно и более
устройств управления пуском огнетушащих
веществ.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Выходная цепь контролирует работу устройств
пуска, используя обмотку соленоида. важно,
чтобы в качестве устройств пуска применялись
только механизмы, утверждённые для исполь-
зования с данным модулем. Данный тип
выходной цепи не требует использования
оконечных резисторов ЕOL или диодов в целях
контроля.
Рис. 3-36. Конфигурация выходной цепи с
контролем пуска огнетушащих веществ.
Рис. 3-37. Конфигурация выходной цепи с
контролем пуска огнетушащих веществ (класс А).
Выходная цепь может быть сконфигурирована
для работы с фиксацией, контроля исправности
линии, при событии неисправности, непрерывного
или временного пуска огнетушащих веществ.
Для
обеспечения
адекватного
напряжения
питания на внешным устройстве, максимальная
длина кабеля питания от источника до
устройства,
применяемого
в
целях
авто-
матического выпуска реагентов, не должна
превышать значений, указанных в таблице 3-10.
Для соленоидов эта длина включает в себя
расстояния от источника питания до модуля ЕDIO
и от модуля до соленоида.
ПРИМЕЧАНИЕ
Пиропатроны не совместимы с данным
типом выхода. Если требуется активация
пожаротушения
пиропатронами,
то
следует использовать модуль управления
EQ2500ARM.
Выходная цепь в системах предварительного
действия и дренчерного (затопительного)
пожаротушения
В данных применениях, для обеспечения
адекватного
рабочего
напряжения
питания
входное напряжение модуля ЕDIO должно быть в
пределах от 21 до 30 В постоянного тока, а
максимальная длина кабеля питания не должна
превышать значений, указанных в таблице 3-11.
В соответствие с требованиями американского
органа по сертификации FM Approvals мощность
источников
резервного
питания
должна
обеспечить
работоспособность
системы
в
дежурном режиме в течение не менее 90 часов с
последующим состоянием тревожной сигнали-
зации и выпуском огнетушащих веществ в
течение 10 минут.
Примечание:
Установка шунтирующих диодов в
полевых устройствах не требуется.
Защита цепи обеспечивается
внутренней схемой модуля ЕDIO.
Примечание:
Установка шунтирующих диодов в
полевых устройствах не требуется.
Защита цепи обеспечивается
внутренней схемой модуля ЕDIO.
