Конфигурация системы – Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 86
95 -3533
3 – 62
КОНФИГУРАЦИЯ СИСТЕМЫ
УСТАНОВКА АДРЕСОВ УСТРОЙСТВ
Принцип адресации
Каждому устройству на шлейфе LON должен
быть присвоен его собственный адрес. Адреса с 1
по 4 зарезервированы для контроллера. Для
полевых устройств достоверными адресами
являются адреса с 5 по 250.
ВНИМАНИЕ!
В случае, если на устройстве был
установлен адрес 0 или адрес старше 250,
то коммуникационный модуль проигно-
рирует такую конфигурацию.
Повторные адреса в различных устройствах
автоматически не обнаруживаются. Модули,
которым были присвоены одинаковые адреса,
будут
пользоваться
этим
адресом
для
поддержания связи с контроллером. Контрольное
слово состояния покажет последние данные,
которые могли быть получены от любого
рапортующего модуля, отвечающего по данному
адресу.
Установка адресов полевых устройств
Выбор адреса узла для полевых устройств
выполняется
установкой 8 кулисных
переключателей в DIР-сборке внутри каждого
полевого устройства.
ПРИМЕЧАНИЕ
Для установки адресов используются
только первые 8 из 12 переключателей.
Номер адреса устанавливается в двоичном коде
для каждого переключателя, при чём положение
первого переключателя соответствует младшему
значительному
разряду,
см.
рис. 3-62.
Окончательный адрес устройства на шлейфе
определяется суммой значений всех замкнутых
переключателей. Значения всех ’’разомкнутых’’
переключателей игнорируются.
ПРИМЕЧАНИЕ
Адресные переключатели модуля DCIO и
релейного модуля выполнены несколько по
другому, чем в других устройствах, см. рис.
3-63.
Пример адресации:
Для установки адреса точки № 5 переключатели 1
и 3 (двоичные значения 1 + 4) устанавливаются в
замкнутое положение; для установки адреса точки
№ 25 в замкнутое положение переводятся
переключатели 1, 4 и 5 (двоичные значения 1 + 8
+ 16).

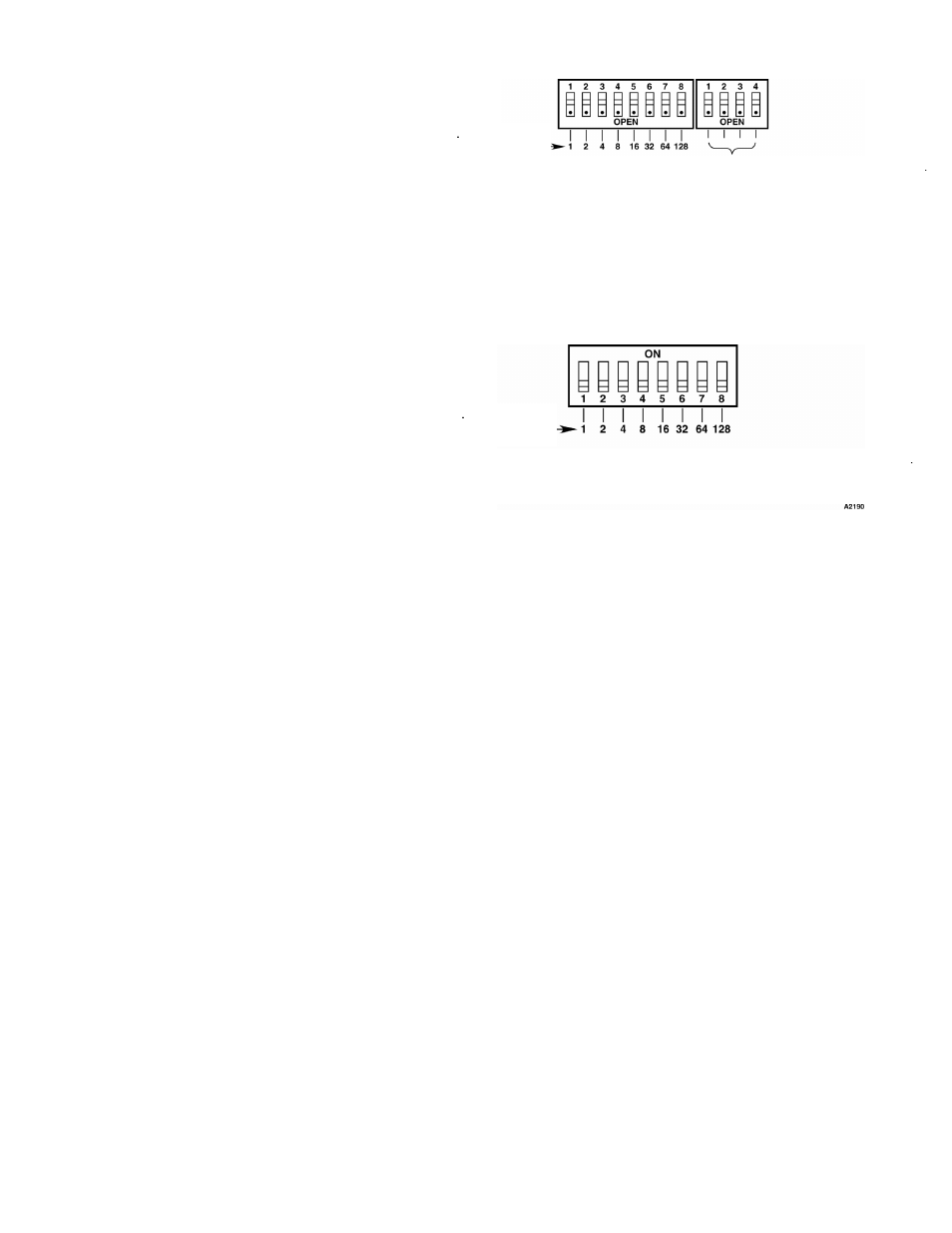

Рис. 3-62. Адресные переключатели модулей
ARM, SAM, DCU и IDC
Рис 3-63. Адресные переключатели модуля
DCIO и релейного модуля.
ПРИМЕЧАНИЕ
Установленный адрес полевого устройства
становится действительным только после
включения напряжения питания данного
устройства.
Следовательно,
важно
произвести установку переключателей до
подачи
питания.
Если
когда-либо
потребуется
изменение
адреса
устройства, то питание системы должно
быть переброшено, прежде, чем новый
адрес становится действительным.
После установки адресных переключателей,
рекомендуется зарегистрировать номер адреса и
тип соответствующего ему устройства в журнале
регистрации адресов, предлагаемый в конце
данного руководства.
ТИПОВЫЕ ОБЛАСТИ ПРИМЕНЕНИЙ
На рис. 3-64 приведена упрощённая схема
типовой системы EQP. Эта система включает в
себя контроллер EQP, модуль ввода/вывода DCIO
и различные полевые адресные устройства.
Адрес узла определяется суммой значений
Off = Разомкнут
всех замкнутых переключателей
On = Замкнут
Двоичные
значения
Оставить в разомкнутом
состоянии
Адрес узла определяется суммой значений Open = Разомкнут
всех замкнутых переключателей Closed = Замкнут
Двоичные
значения
