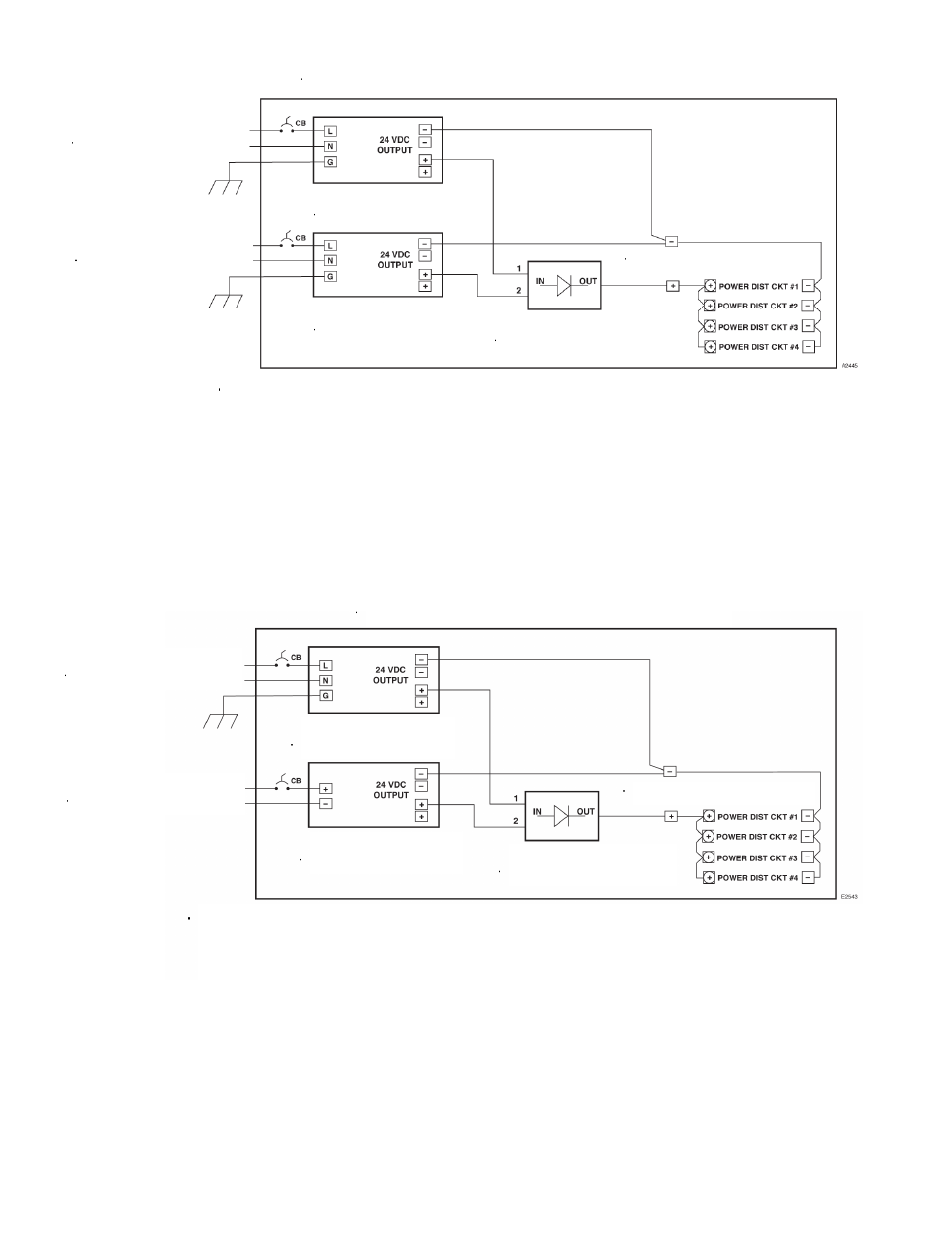

Рис. 3-23А. Подключение блоков питания EQP21Х0РS(-Р), типовая схема
Рис. 3-23Б. Подключение блока питания EQP2110РS(-Р) с конвёртером EQP2410РS(-Р),
типовая схема.
Примечания:
1. Блок питания работает от сети 120 -240 В, 60/50 Гц.
2. Первичный источник напряжения переменного тока подключается к одному блоку питания, а
резервный источник - к другому блоку питания.
3. К сетевому источнику питания может подключаться до 8 пар блоков питания с резервированием.
4. Резервный источник должен работать в непрерывном режиме.
5. Системный контроллер размещается в том же конструктиве, что блоки питания и диодный модуль.
Диодный модуль
Сеть перем. тока,
см. Примечания 1 и 2.
Сеть перем. тока,
см. Примечания 1 и 2.
Блок питания 2
Блок питания 1
Конструктив для размещения блоков питания
Примечания:
1. Блок питания работает от сети 120 -240 В, 60/50 Гц. Источники напряжения переменного и постоянного токов
для блоков питания обеспечаются пользователем.
2. Первичный источник напряжения переменного тока подключается к блоку питания, а резервный
источник напряжения постоянного тока подключается к конвёртеру.
3. К источникам переменного и постоянного напряжения питания может подключаться до 8 пар блоков питания с
резервированием.
4. Резервный источник должен работать в непрерывном режиме.
5. Системный контроллер размещается в том же конструктиве, что блок питания, конвёртер и диодный модуль.
Конструктив для размещения блоков питания
EQP2110РS(-Р)
EQP2410РS(-Р)
Диодный модуль
Сеть перем. тока,
см. Примечания 1 и 2.
Источник пост. тока,
см. Примечания 1 и 2.
Цепи распределения питания
Цепи распределения питания
