Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 17
2 - 9
95 - 3533
Длина сегментов коммуникационного шлей-
фа зависит от физических и электрических
параметров кабелей. Подробная инфор-
мация о параметрах приводится в разделе
установки шлейфа связи.
С одним коммуникационным шлейфом
может использоваться не более, чем
шесть модулей расширения.
При использовании модуля расширения в
каждом дополнительном сегменте шлейфа
связи может подключаться не более 40
полевых устройств. В этом случае,
сегмент шлейфа связи представляет
собой протяжённость шлейфа между двумя
расширителями сети или между модулем
расширения и контроллером системы.
Источникии питания серии EQ21ххPS и
модуль мониторинга питания EQ2100PSM
Источники
питания,
модуль
мониторинга
источника питания и аккумуляторы резервного
питания обеспечивают напряжение питания всей
системы EQP. При
возникновении
неисправностей в системе питания модуль
мониторинга
источника
питания
передаёт
сообщение в контроллер EQP. Мониторинг
осуществляется за следующими состояниями:
неисправность
источника
питания,
потеря
сетевого питания переменного тока, потеря
мощности аккумуляторов, короткое замыкание на
землю по питанию, нижний и верхний уровни
питания в цепях переменного и постоянного тока,
и уровень тока заряда аккумуляторов резервного
питания.
Источники питания серии EQ211хPS,
EQ213хPS и EQ217хPS
Данные
источники
питания
обеспечивают
напряжением питания всю систему EQP, а также
выполняют
роль
зарядного
устройста
аккумуляторов резервного питания. Источники
включают в себя многие особенности, как,
например, регулируемый уровень напряжения,
высокий к.п.д. и высокий коэффициент мощности.
Источники питания серии EQ21(3,7)хPS на
российский рынок не поставляются.
Модуль мониторинга короткого замыкания на
землю EQ2220GFM
Модуль мониторинга короткого замыкания на
землю GFM, см. рис. 2-8, обеспечивает
мониторинг короткого замыкания на землю во
всей системе, включая изолированный источник
питания 24 В постоянного тока. Устройство
обнаруживает короткое замыкание (+) и (–)
источника питания на землю, а также вторичных
цепей
ввода/вывода.
Состояние
короткого
замыкания положительной и отрицательной
клемм
источника
на
землю
немедленно
индицируется с помощью светодиодов модуля и с
помощью контакта реле после 10-секундной
задержки. Модуль GFM должен устанавливаться
в том же конструктиве, что и контроллер.

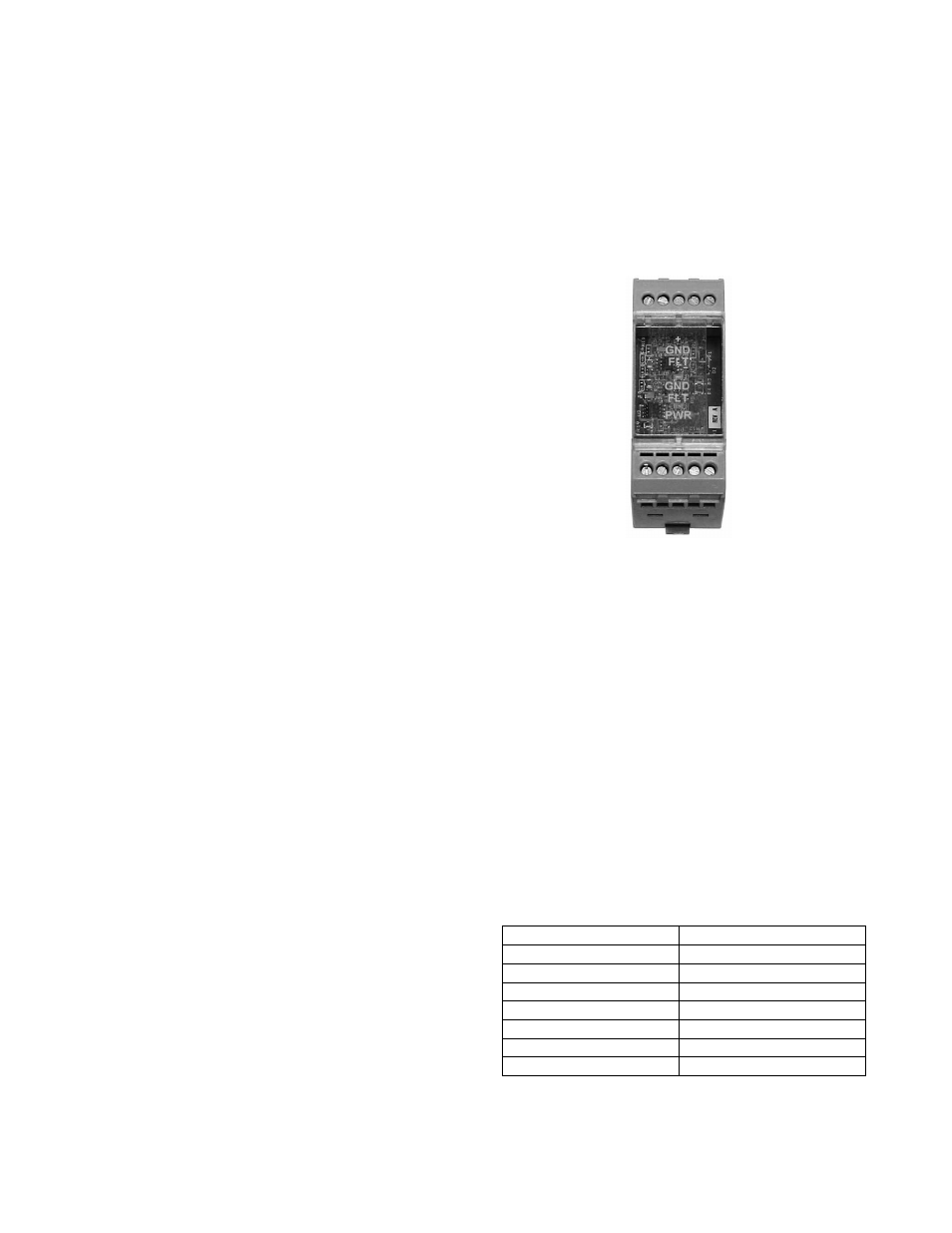

Рис. 2-8. Модуль мониторинга короткого
замыкания EQ2220GFM.
ПОЛЕВЫЕ АДРЕСНЫЕ УСТРОЙСТВА
ИЗВЕЩАТЕЛИ ПОЖАРНЫЕ ПЛАМЕНИ
Информация по эксплуатации, монтажу, обслу-
живанию,
технической
спецификации
и
оформлению заказа извещателей приводится в
соответствующих руководствах, перечисленных в
таблице 2-5.
Таблица 2-5
Руководства по эксплуатации
извещателей пламени
Модель извещателя
Номер руководства
Х3301 95-3527
Х3301А 95-3527
и 95-3534
Х3302 95-3576
Х5200 95-3546
Х2200 95-3549
Х9800 95-3554
