Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 44
95 - 3533
3 - 20

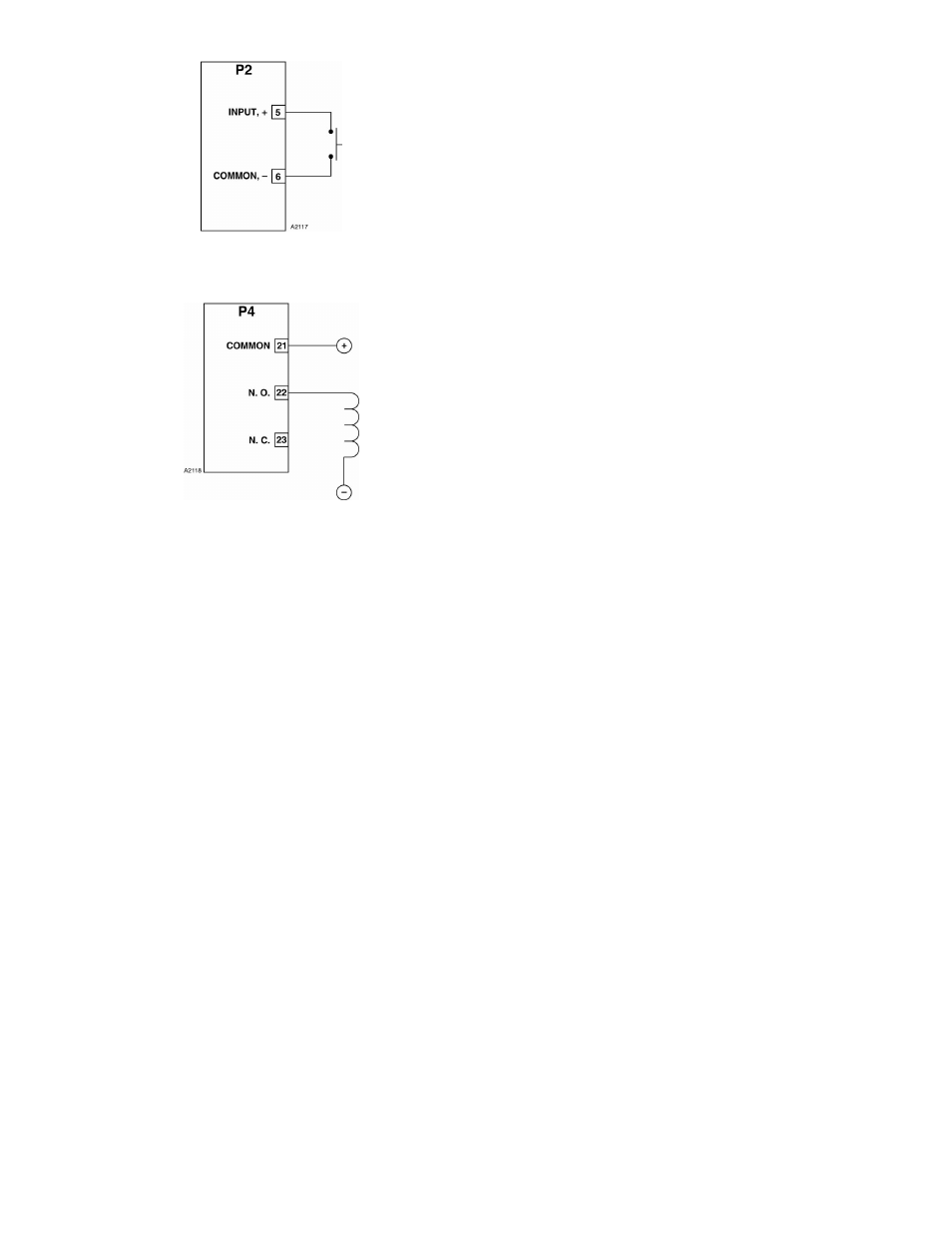

Рис. 3-10. Неконтролируемый входной канал.
Рис. 3-11. Неконтролируемый релейный выход.
Разъём Р6, клеммы 45, 46 и 47 – реле
неисправности
Реле
неисправности
является
неконфигу-
рируемым. В нормальных условиях обмотка реле
находится под напряжением, поддерживая
нормально разомкнутые контакты (клеммы 45 и
46) в замкнутом состоянии, и нормально
замкнутые контакты (клеммы 45 и 47) в
разомкнутом состоянии. В случае неисправности,
обмотка реле обесточивается.
Разъём Р7, клеммы с 48 по 53 – клеммы
подключения кольцевого шлейфа LON
Кольцевой шлейф подключается таким образом,
что ком. порт СОМ1 контроллера соединяется с
ком. портом СОМ2 полевого устройства.
Коммуникационный
порт
СОМ1
полевого
устройства соединяется с портом СОМ2
следующего устройства на шлейфе. По такой
схеме соединяются все устройства на шлейфе.
Коммуникационный порт СОМ1 последнего
устройства соединяется с коммуникационным
портом
СОМ2
контроллера.
Полярность
проводов LON А и В должна соблюдаться по
всей длине кольцевого шлейфа, т.е. в
соединениях между устройствами провод LON А
всегда соединяется с проводом LON А, а провод
LON В всегда соединяется с проводом LON В.
Назначение клемм коммуникационных портов
LON (шестипозиционный клеммный блок):
48 — экран ком. порта СОМ1
49 — клемма В шлейфа для ком. порта СОМ1
50 — клемма А шлейфа для ком. порта СОМ1
51 — экран коммуникационного порта СОМ2
52 — клемма В шлейфа для ком. порта СОМ2
53 — клемма А шлейфа для ком. порта СОМ2
ПРИМЕЧАНИЕ
Расположение перемычек показано на рис.
3-12.
Перемычка Р25 – порт СОМ1 шлейфа LON
1-2 СОМ1, установлена (заводская
конфигурация)
2-3 СОМ1, отсутствует (в системах с
резервированием)
Перемычка Р26 - порт СОМ2 шлейфа LON
1-2 СОМ2, установлена (заводская
конфигурация)
2-3 СОМ2, отсутствует (в системах с
резервированием)
Разъём Р8, клеммы 54, 55 и 56 , порт 1 –
интерфейс RS-485 MODBUS RTU Master/Slave
Параметры
конфигурации,
загруженные
в
контроллер,
определяют
скорость
обмена
данными через интерфейс, проверку чётности и
адрес устройства MODBUS. Скорость передачи
данных
может
устанавливаться
програм-
мированием на 2400, 4800, 9600, 19200, 38400,
57600 и 115200 бод. Контроллер использует 8-
битовый формат с одним стоповым битом.
Назначение клемм коммуникационного порта
(трёхпозиционный клеммный блок):
54 — GND (заземление)
55 — клемма В шлейфа
56 — клемма А шлейфа
Перемычка Р27 -
1-2 Не установлена
2-3 Установлено сопротивление 121 Ом
(заводская конфигурация). Входной
импеданс трансивера равен 68 кОм.
