Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 78
95 -3533
3 - 54
Использование соединительной коробки с
модулем DCU и газоанализатором PointWatch
Для подсоединения соединительной коробки
газоанализатора к модулю DCU рекомендуется
применять
четырёхжильный
экранированный
кабель. Допускается применять кабель, где в
качестве экрана используется фольга. Экран не
заземляется в соединительной коробке, а
посоединяется к земляному наконечнику внутри
модуля DCU.
ПРИМЕЧАНИЕ
Для гарантии нормальной работоспособ-
ности,
на
входе
газоанализатора
PointWatch
должно
обеспечиваться
минимальное напряжение 18 В.
МОДУЛЬ ЦИФРОВОЙ КОММУНИКАЦИОННЫЙ
EQ22ххDCUЕх – ИСПОЛЬЗОВАНИЕ С
ДАТЧИКАМИ ГОРЮЧИХ ГАЗОВ ДЕТ-ТРОНИКС
Установка
Всегда необходимо определять наилучшее место
установки газоанализаторов. По возможности,
они
должны
размещаться
в
местах,
обеспечивающих
свободный
доступ
для
проведения процесса калибровки.
ВНИМАНИЕ!
Соединительная
коробка
с
датчиком
должны быть ориентированы по направ-
лению вниз.
ВНИМАНИЕ!
Не включать напряжение питания при
открытом
корпусе
устройства
в
присутствии горючих газов или паров.
Выполнение электромонтажа
1. Снять крышку модуля.
ВНИМАНИЕ!
Всегда перед началом работ с платами
модуля
требуется
снять
электро-
статический разряд с инструментов и рук
оператора.
2. Ослабить
винты
крепления
коммуника-
ционного узла и отделить от монтажных стоек
преобразовательной платы.
3. Отсоединить внутренний плоский кабель от
коммуникационного узла.
4. Снять монтажные стойки и отсоединить
преобразовательную плату от клеммной. При
этом, не отсоединять внутреннюю проводку.
5. Подсоединить
внешнюю
проводку
к
соответствующим
контактам
клеммного
блока, как показано на рис. 3-55.
ПРИМЕЧАНИЕ
Убедиться, что внутренний плоский
кабель подключён к разъёму клеммной
платы.
6. Присоединить датчик к корпусу модуля. Не
затягивать слишком туго.
ПРИМЕЧАНИЕ
При
использовании
комплекта
для
дистанционной
установки
датчика,
датчик должен быть присоединён к
корпусу соединительной коробки STB, как
демонстрируется далее.

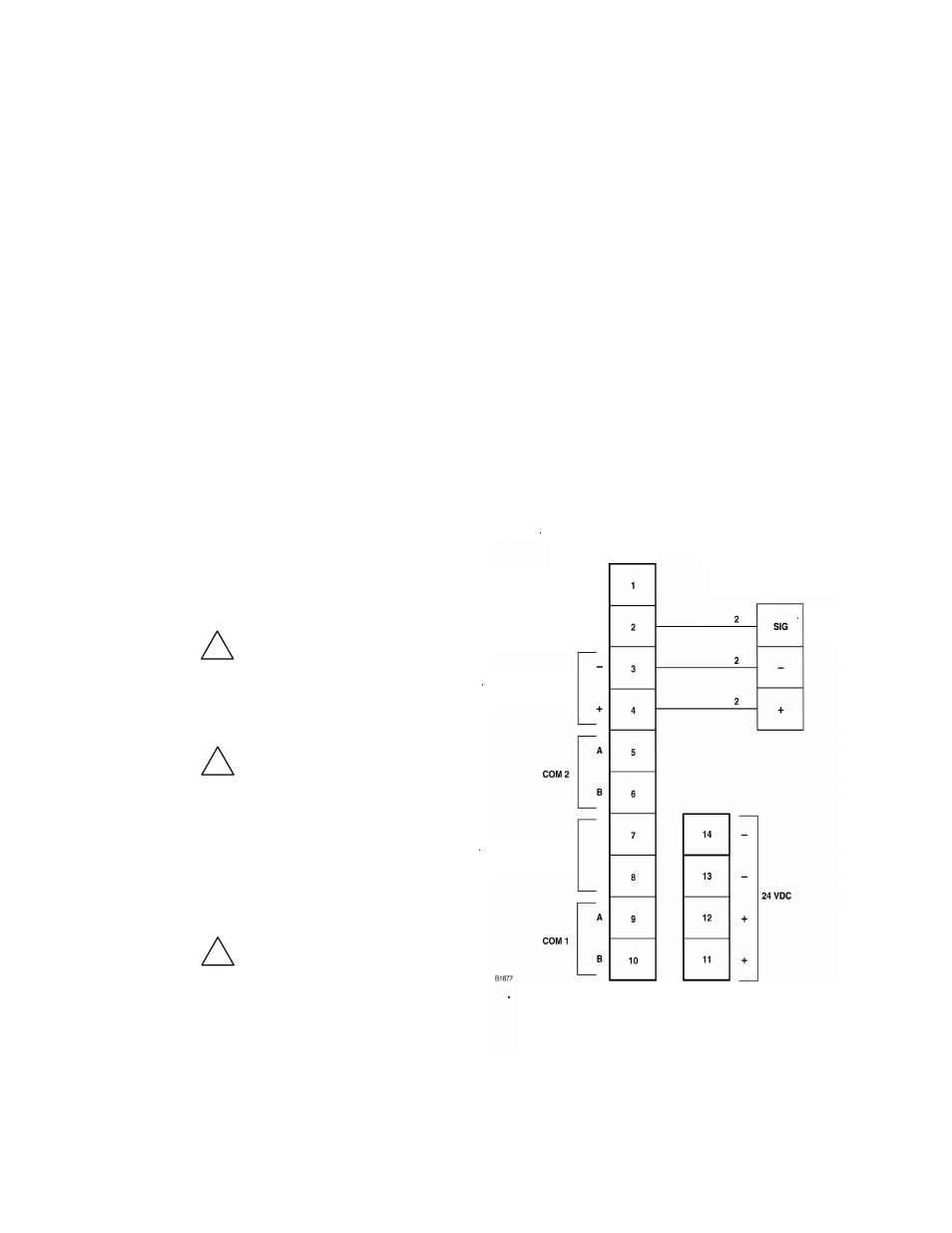

Рис. 3-55. Схема подключения клеммной и
преобразовательной плат модуля DCUЕх.
Сигнал
Питание
датчика
Калибровка
газоанализатора
PointWatch
Вход 4-20 мА
Плата клеммная
Плата
преобразовательная
Экран
Примечания:
1. Вилка датчика горючих газов каталитического вставляется в
штекерный разъём непосредственно на преобразовательной плате.
2. Соединения выполнены на заводе-изготовителе.
