95-3533 4 - 14
МОДУЛЬ ВВОДА/ВЫВОДА DCIO
Модуль DCIO, показанный на рис. 4-5, содержит
18 светодиодных индикаторов (СИД) состояния,
расположенных
на лицевой панели. Два
индикатора предназначены для отображения
состояния модуля и по два индикатора для
отображения
состояний каждого канала.
Описание СИД-индикаторов приводится в
таблицах 4-4 и 4-5.
Последовательность включения напряжения
питания
Адрес модуля должен быть установлен до подачи
напряжения питания. При включении питания
одновременно зажигаются все СИД-индикаторы
модуля DCIO и его каналов, указывая, что модуль
находится в режиме подачи питания. После этого
светодиоды загораются в следующем порядке:
 Последовательно с первого по восьмой канал
загорается красный СИД-индикатор активного
состояния каждого канала.
 После того, как загорелся красный СИД-
индикатор восьмого канала, красный СИД-
индикатор каждого канала, начиная с первого,
последовательно гаснет.
 Затем, жёлтые СИД-индикаторы неисправ-
ности каждого канала проходят тот же тест, что и
красные СИД-индикаторы активного состояния.
После того, как все светодиоды прошли
тестирование, модуль DCIO отображает свой
адрес с помощью включённых красных СИД-
индикаторов
активного состояния. Адрес
устанавливается с помощью восьми адресных
переключателей, каждый из которых управляет
светодиодом соответствующего канала. Адрес
индицируется в течение двух секунд.
Как только индикация адреса закончилась,
погаснет СИД неисправности модуля.
После прохождения процедуры подачи питания,
модуль покажет или несконфигурированное
состояние, или состояние дежурного режима. В
несконфигурированном состоянии, жёлтые СИД-
индикаторы неисправности всех каналов мигают
попеременно вкл - выкл с одинаковой частотой.

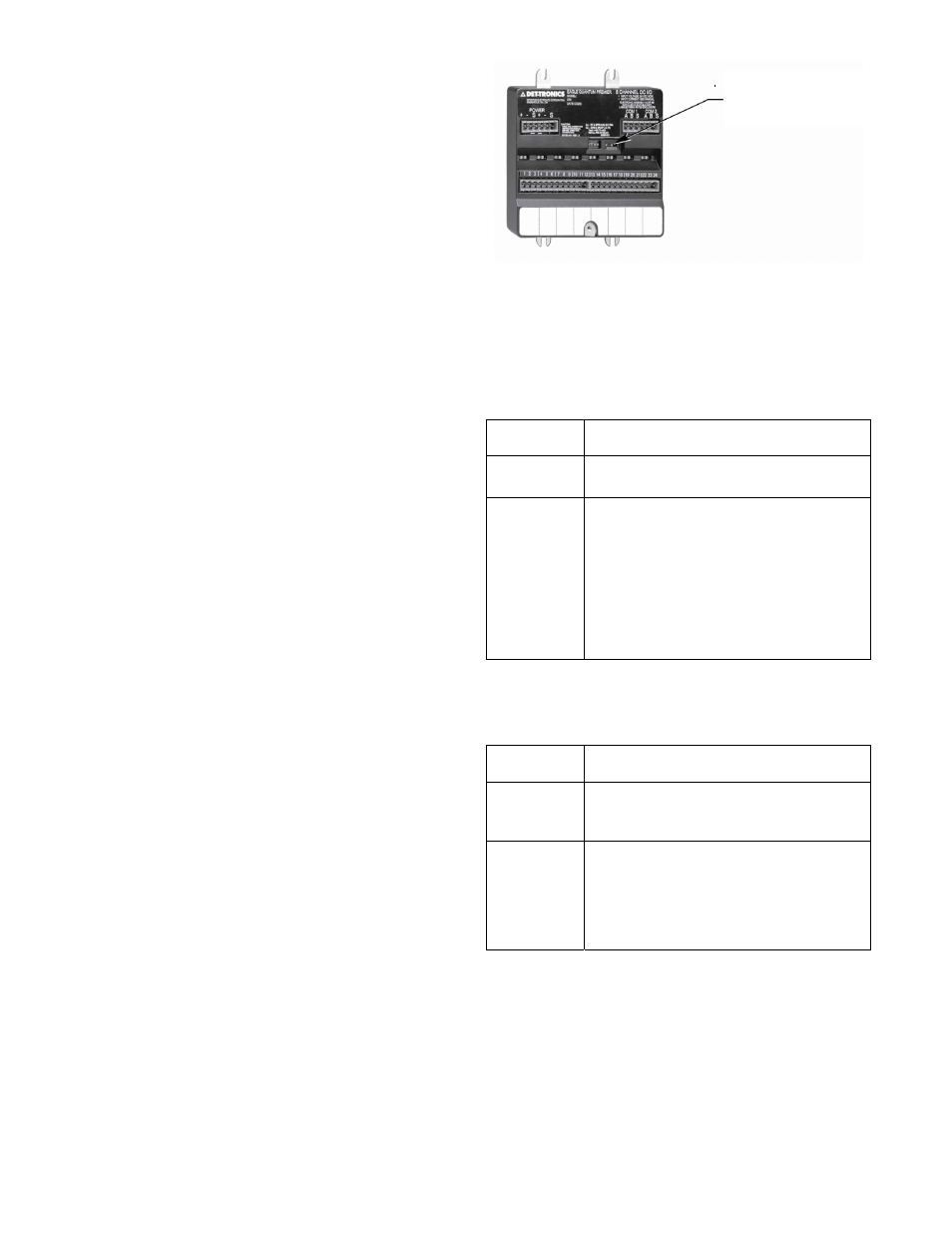

Рис. 4-5. Расположение индикаторов состояния
модуля DCIO.
Таблица 4-4
Индикаторы состояний модуля DICO
СИД-
индикатор
Состояние модуля
Зелёный Включён после подачи напряжения
питания.
Жёлтый Светится постоянно в случае
отключения или когда подлежит
замене. Возможна также проблема в
сторожевом таймере.
Примечание
Светодиод мигает один раз
при включении питания.
Таблица 4-5
Индикаторы состояний каналов модуля DCIO
СИД-
индикатор
Состояние каналов модуля
Красный Светится постоянно, когда входная
цепь замкнута или выходная цепь
находится в активном состоянии.
Жёлтый Мигает, указывая на пониженное
входное питание, или когда канал
неправильно сконфигурирован.
Светится постоянно при неисправ-
ности в работе канала.
Индикаторы
состояния модуля.
