Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 42
95 - 3533
3 - 18
Разъём Р2, клеммы с 5 по 12 -
неконтролируемые цифровые входные
каналы с 1 по 4
Разъём Р3, клеммы с 13 по 20 -
неконтролируемые цифровые входные
каналы с 5 по 8
Пример подключения ко входам показан на рис.
3-10. Информация указана только для канала 1 и
распространяется на каналы со 2 по 8.
Разъём Р4 ,клеммы с 21 по 32 -
неконтролируемые цифровые входные
каналы с 1 по 4
Разъём Р5, клеммы с 33 по 44 -
неконтролируемые цифровые входные
каналы с 5 по 8
Пример подключения ко входам показан на рис.
3-11. Информация указана только для канала 1 и
распространяется на каналы со 2 по 8.
ПРИМЕЧАНИЕ
Программа конфигурации входных каналов
включает в себя все функции индикаторов,
автоматически отображающие индикацию
на лицевой панели контроллера.

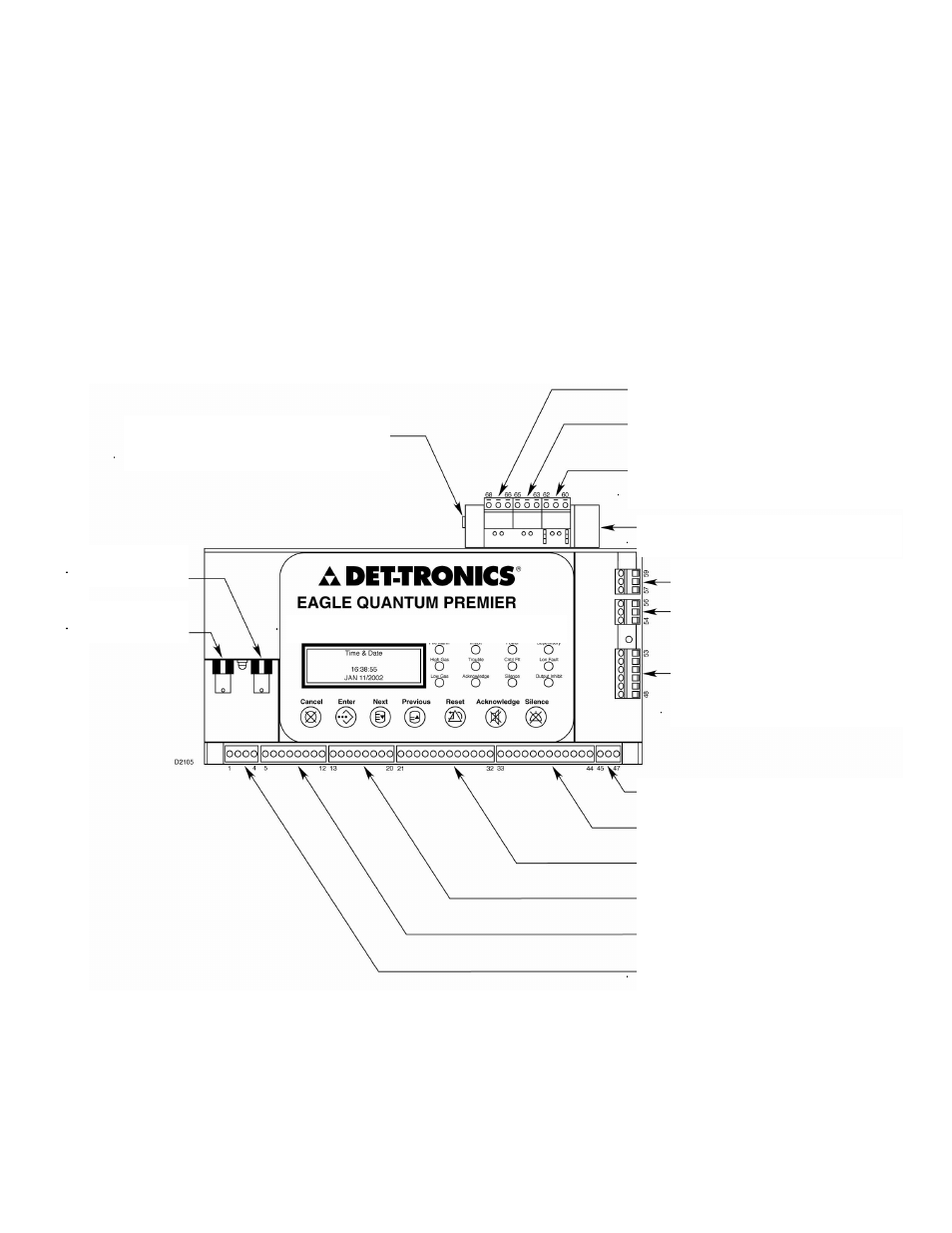

Рис. 3-8. Расположение разъёмов контроллера EQP.
Р6: Клеммы 45 по 47, реле неисправности
(НЗ контакт)
Р5: Клеммы 33 по 44, реле с 5 по 8
Р4: Клеммы 21 по 32, реле с 1 по 4
Р3: Клеммы 13 по 20, цифровые вх. с 5 по 8
Р2: Клеммы 5 по 12, цифровые вх. с 1 по 4
Р1: Клеммы 1 по 4, напряжение вх. 24 В
Р9: Клеммы 57 по 59
RS-232 Порт конфигурации S
3
Р8: Клеммы 54 по 56 - Порт 1
RS-485 MODBUS RTU
Master/Slave
Р7: Клеммы 48 по 53
Подключение шлейфа LON
Интерфейсная плата (по выбору)
Р13: Высокоскоростная связь между
контроллерами HSSL RS-232
(только в системах с резервированием)
CONTROLNET
Разъём В
CONTROLNET
Разъём А
КОНТРОЛЛЕР СИСТЕМЫ БЕЗОПАСНОСТИ
Р12: Клеммы 66 по 68 – Порт 4
RS-232 MODBUS RTU Master/Slave
Р11: Клеммы 63 по 65 - Порт 3
RS-232 MODBUS RTU Master/Slave
или конфигурации S
3
Р10: Клеммы 60 по 62 – Порт 2
RS-485 MODBUS RTU Master/Slave
