Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 11
2 - 3
95 - 3533

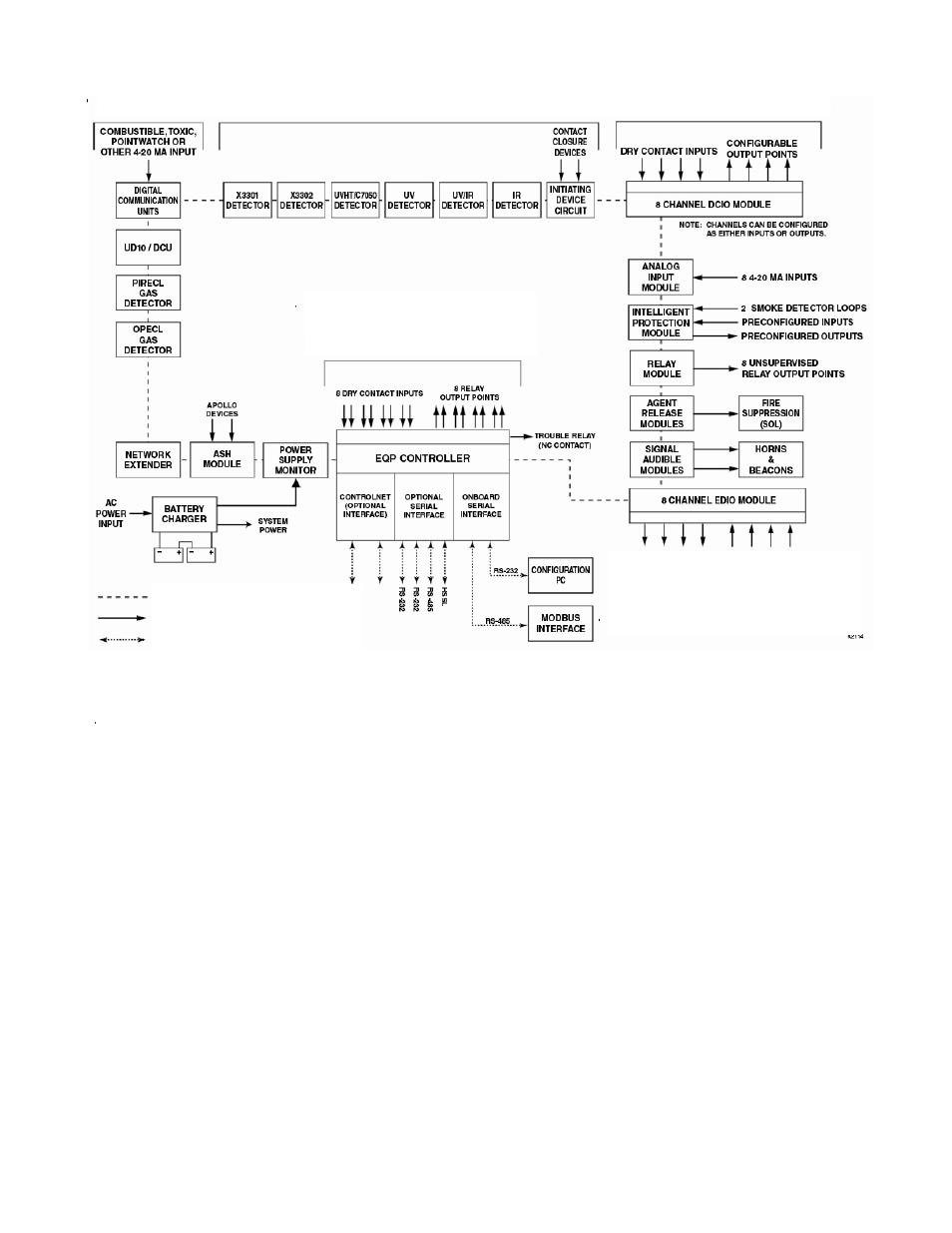

Рис. 2-1. Блок-диаграмма системы Eagle Quantum Premier.
ПРИНЦИП РАБОТЫ СИСТЕМЫ
Во время нормального (дежурного) режима
работы
контроллер
непрерывно
проверяет
состояние системы на наличие несправностей и
исполняет
запрограммированные
задачи
логических
цепей
пользователя,
которые
координируют контроль полевых устройств. В
тоже
самое
время,
полевые
устройства
осуществляют непрерывный мониторинг своих
цепей на присутствие сигналов неисправности и
тревожной сигнализации.
При возникновении неисправности, контроллер
отображает
состояние
неисправности
на
вакуумно-флуоресцентном текстовом дисплее,
активирует
соответствующие
светодиодные
индикаторы (СИД), подаёт звуковой сигнал
неисправности, используя встроенный зуммер, и
обесточивает реле неисправности контроллера.
Неисправности цепей контроллера включают в
себя состояние контроллера и коммуникационной
связи, как, например, посылка контрольного
сигнала шлейфа и потеря связи с полевыми
устройствами. Перечень возможных неисправ-
ностей контроллера и их индикации приводится в
таблице 2-1.
Сообщения о неисправностях полевых устройств
передаются в контроллер, где происходит
индикация этих неисправностей. В таблице 2-2
приводится перечень возможных неисправностей
полевых
адресных
устройств.
Передача
состояний каждого полевого устройства в
контроллер происходит на регулярной основе.
Примечание: К шлейфу LON могут подключаться только устройства, утверждённые для использования
с системой EQP. Эти устройства были испытаны и сертифицированы для работы в шлейфе LON.
Неконтролируемые
входы и выходы контроллера
Контроль
Конфигурируемые
загазованности
Устройства пожарообнаружения
входы и выходы
Сигнальные цепи
Соединения входов/выходов
Последовательный интерфейс
Каналы могут быть сконфигурированы
как входы или выходы, для
подключения дымовых или тепловых
извещателей, входные или выходные
цепи класса А.
