УСТАНОВКА КОНТРОЛЛЕРОВ EQ3ХХХ
В СХЕМЕ С РЕЗЕРВИРОВАНИЕМ
В комплект контроллеров с резервированием
должны
быть
включены
следующие
комплектующие:
Плата последовательного интерфейса
Кабель HSSL
Модуль сопряжения (2)
ТРЕБОВАНИЯ К КОНСТРУКТИВУ/ШКАФУ
Контроллерм с резервированием должны быть
размещены в том же самом шкафу с учётом
длины соединительного кабеля HSSL в 1,2 м.
УСТАНОВКА
Контроллеры могут монтироваться на монтажной
панели или на DIN-рельсе. Установочные
размеры приведены в разделе ’’Техническая
спецификация’’.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
Контроллеры с резервированием подсоеди-
няются так же, как одиночный контроллер, за
исключением подключения к кольцевому шлейфу
LON и специального соединительного кабеля
HSSL.
ПОДСОЕДИНЕНИЕ К КОЛЬЦЕВОМУ ШЛЕЙФУ
LON
Шлейф LON должен подключаться к обоим
контроллерам с резервированием. Для этой цели
используются два модуля сопряжения LТМ, как
показано на рис. 3-17.
ВЫСОКОСКОРОСТНАЯ ПОСЛЕДОВАТЕЛЬНАЯ
СВЯЗЬ HSSL
Контроллеры, работающие по схеме с резервиро-
ванием, соединяются между собой с помощью
предназначенной для этого линии связи. Для
обеспечения
этой
связи
применяется
специальный готовый кабель с уникальным
разъёмом на каждом конце кабеля. Адресация
контроллеров осуществляется автоматически
через данный кабель.
Один разъём обозначен ’’Primary” (первичный).
Первичному контроллеру присваивается адрес
№1, а вторичному (резервному) контроллеру
присваивается адрес №2. Важным моментом для
пользователя является то, что после подачи
напряжения питания одновременно на оба
контроллера первичный контроллер всегда стано-
вится ведущим контроллером по умолчанию.

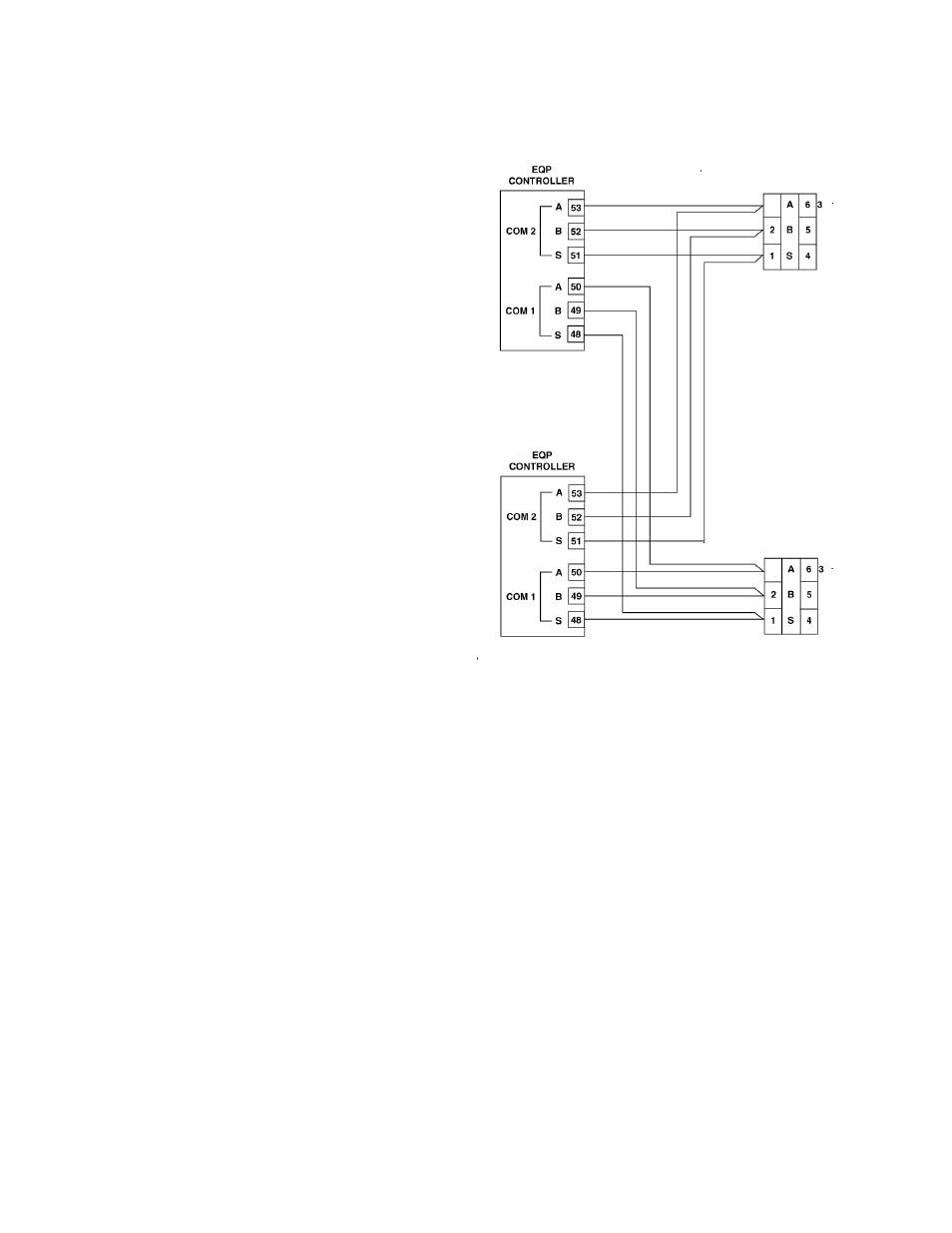

Рис. 3-17. Поключение контроллеров к
кольцевому шлейфу LON.
КОНФИГУРАЦИЯ
Конфигурация с помощью S
3
Для
конфигурации
контроллеров
с
резервированием используется программный
пакет S
3
. Вариант с резервированием должен
быть
выбран
на
экране
конфигурации
контроллера и загружен в контроллеры.
ВНИМАНИЕ !
В случае, если контроллеры не были
сконфигурированы для работы с резервиро-
ванием с помощью программного пакета S
3
,
режим работы системы с резервированием
не будет функционировать.
Модуль сопряжения
LТМ
Модуль сопряжения
LТМ
Примечание: Для конфигурации с резервированием
перемычки подлючения LON Р25 и Р26
(см. рис. 3-12) должны быть в позиции 2-3 в
обоих контроллерах.
СОМ2
к полевым
устр-вам
СОМ1
к полевым
устр-вам
