Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 106
95-3533
4-18
МОДУЛЬ МОНИТОРИНГА ИСТОЧНИКА
ПИТАНИЯ EQ2100РSM
В мониторе, см. рис. 4-9, имеются три
светодиода, обеспечивающие визуальную инди-
кацию его состояний.

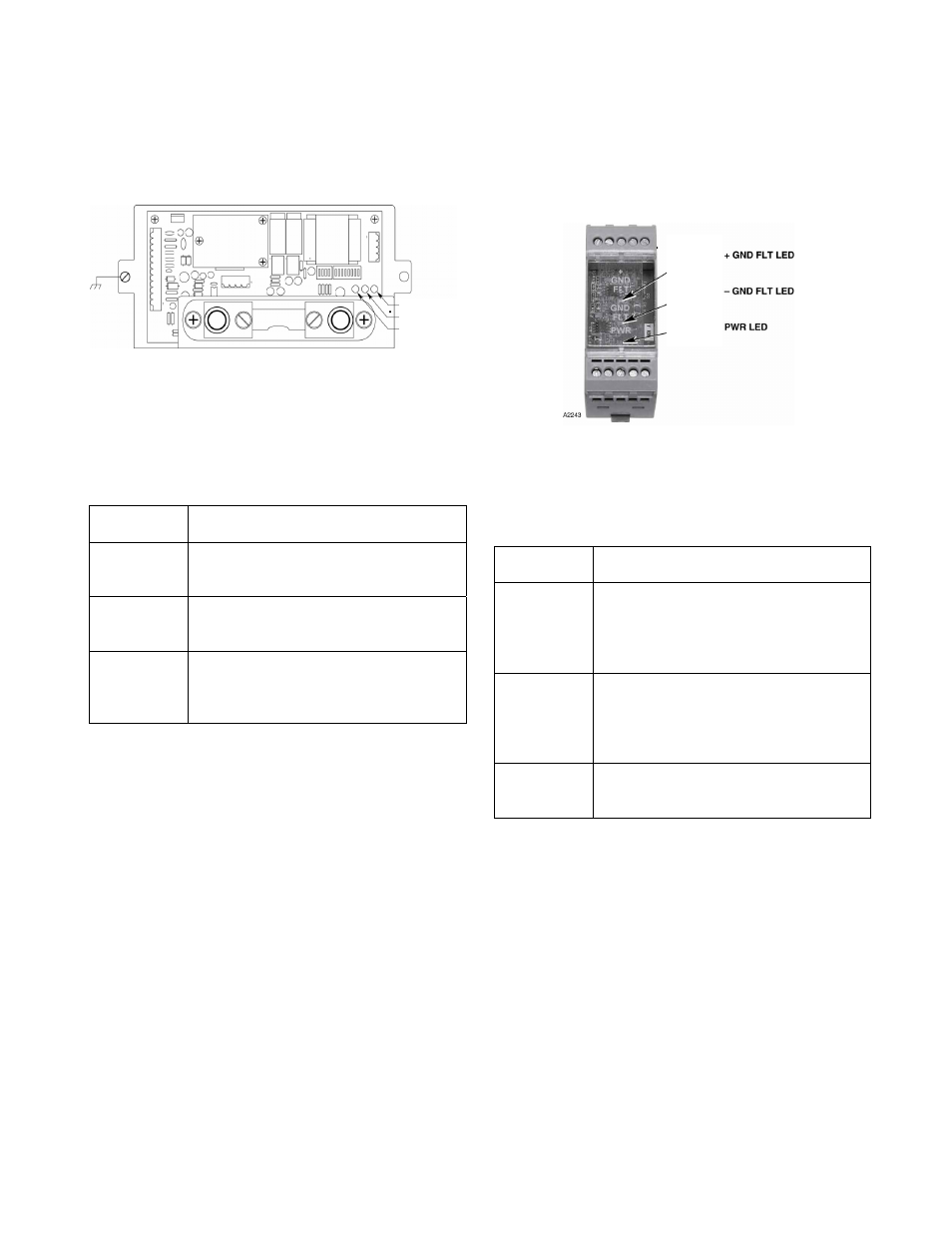

Рис. 4-9. Местоположение СИД-индикаторов в
модуле EQ2100РSM.
Таблица 4-12
Индикаторы состояний модуля EQ21ххРSM
СИД-
индикатор
Состояние монитора
Зелёный
Включён при подаче напряжения
питания.
Красный
Мигает в состоянии пожара или
неисправности.
Жёлтый
Светится постоянно, когда модуль
неисправен; модуль должен быть
заменён.
МОДУЛЬ МОНИТОРИНГА КОРОТКОГО
ЗАМЫКАНИЯ НА ЗЕМЛЮ EQ2220GFM
В модуле GFM, см. рис. 4-10, имеются три
светодиода, обеспечивающие визуальную инди-
кацию его состояний: (+) на землю, (-) на землю и
питание включено.
Рис. 4-10. Местоположение СИД-индикаторов.
Таблица 4-13
Индикаторы состояний монитора GFM
СИД-
индикатор
Состояние монитора
+GND FLT
Загорается жёлтым светом при
коротком замыкании на землю
положительной клеммы источника
питания.
– GND FLT
Загорается жёлтым светом при
коротком замыкании на землю
отрицательной клеммы источника
питания.
POWER
Горит
зелёным
светом
в
нормальном режиме.
ПРИМЕЧАНИЕ
Светодиоды модуля GFM загораются сразу
же при появлении короткого замыкания на
землю. Для срабатывания контактов реле
требуется, чтобы состояние короткого
замыкания поддерживалось в течение 10
секунд.
Жёлтый СИД
Красный СИД
Зелёный СИД
СИД
СИД
СИД
