Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 75
3 – 51
95 -3533
Примеры:
Хлор
Бром
Йод
Хлористый, бромистый и иодистый водород
Галоидоорганические соединения
Трихлорэтилен
Дихлоридбензол
Хлористый винил
Фреоны
Халон 1301 (бромистый трифторметан)
ПРИМЕЧАНИЕ
Кратковременное нахождение в среде этих
веществ
может
временно
увеличить
чувствительность датчиков под влиянием
процесса
травления
поверхности.
активного
элемента.
Длительное
нахождение в такой среде продолжает
этот
процесс
до
тех
пор,
пока
чувствительность не деградирует, в
результате чего сокращается срок службы
датчика загазованности.
Г. Продолжительное нахождение датчиков в
среде высокой концентрации горючих газов
может вызвать напряжения чувствительного
элемента и значительное ухудшение его
характеристик.
Степень повреждения датчика определяется
комбинацией
типа
загрязнителей,
их
концентрацией и временем пребывания в данной
атмосфере.
ПРИМЕЧАНИЕ
В случае, если датчик находился в среде
загрязнителей или высокой концентрации
горючих газов, необходимо провести его
перекалибровку. Дополнительную калиб-
ровку следует выполнить через несколько
дней
с
тем,
чтобы
убедиться
в
отсутствии
значительного
дрейфа
чувствительности датчика. При необходи-
мости датчик следует заменить.
ПРИМЕЧАНИЕ
Не рекомендуется одновременное примене-
ние защитных средств, как, например,
брызговик или пыльник, поскольку это
может вызвать замедленное установление
выходных сигналов при обнаружении утечки
газа.
МОДУЛЬ ЦИФРОВОЙ КОММУНИКАЦИОННЫЙ
EQ22ххDCU – ИСПОЛЬЗОВАНИЕ С
ДАТЧИКАМИ Н
2
S / О
2
ПРОИЗВОДСТА ДЕТ-
ТРОНИКС ИЛИ ДРУГИМИ 2х-ПРОВОДНЫМИ
УСТРОЙСТВАМИ С ВЫХОДОМ 4-20 мА
Всегда необходимо определять наилучшее место
установки газоанализаторов. По возможности,
они
должны
размещаться
в
местах,
обеспечивающих
свободный
доступ
для
проведения процесса калибровки.
ВНИМАНИЕ!
Не включать напряжение питания при
открытом
корпусе
устройства
в
присутствии горючих газов или паров.
Модуль DCU состоит из следующих узлов:
1. Плата клеммная, размещённая в нижней
части корпуса модуля.
2. Узел коммуникационный, размещённый над
клеммной
платой
с
использованием
монтажных стоек, см. рис. 3-51.

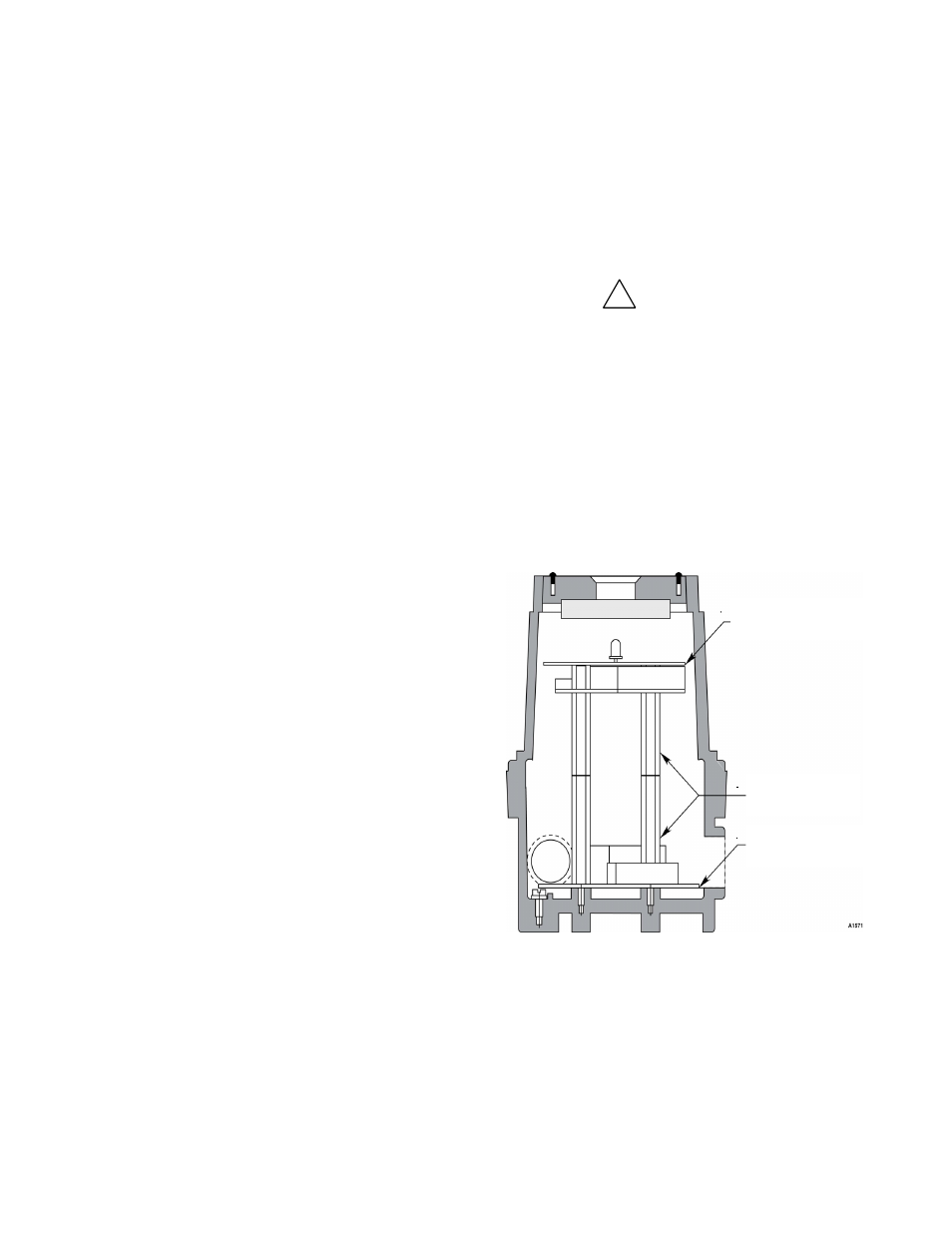

Рис. 3-51. Размещение печатных плат в корпусе
универсального модуля
Узел
коммуникационный
Плата клеммная
Стойки
монтажные (4)
