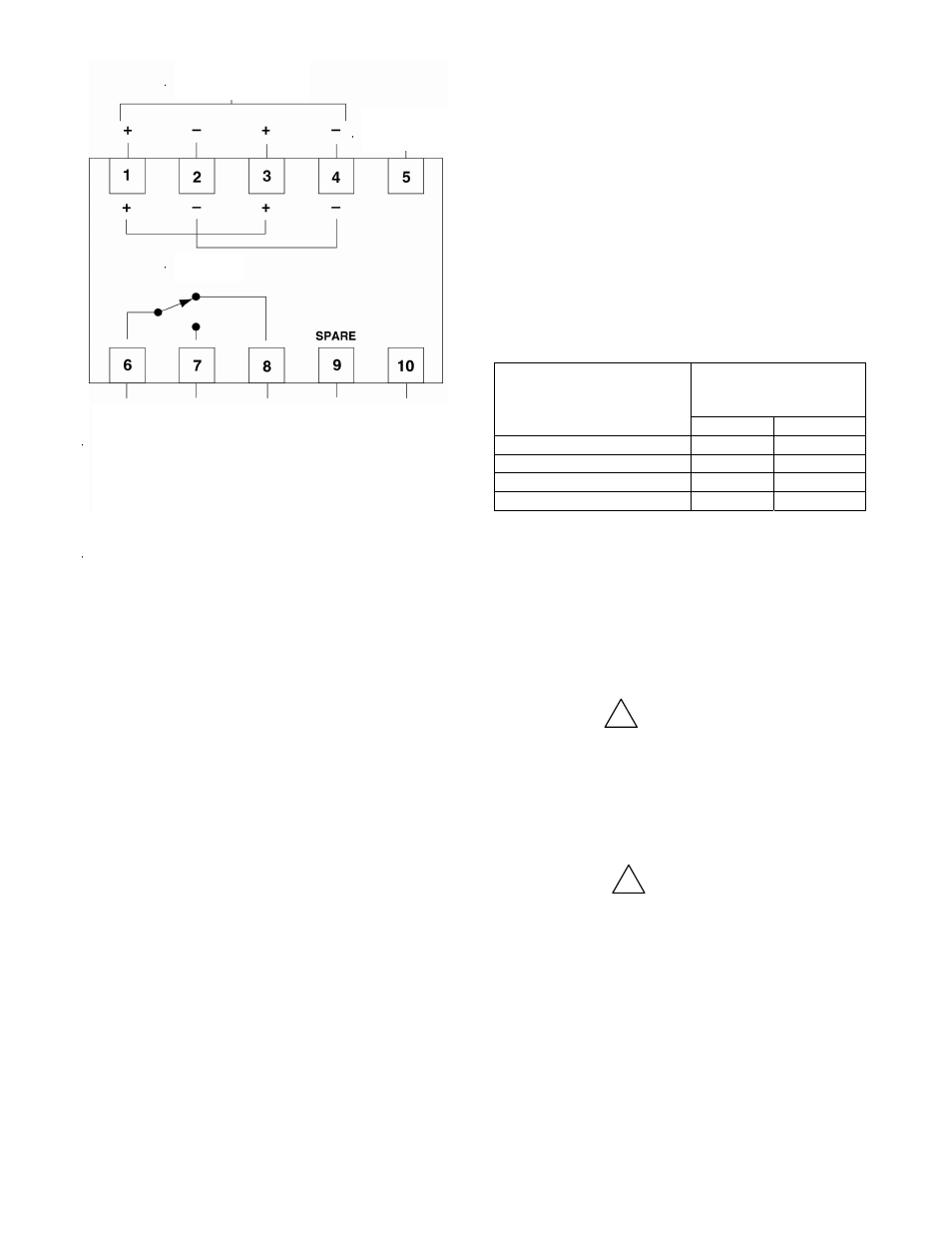

Рис. 3-1. Номера контактов модуля GFМ
и их назначение.
КОЛЬЦЕВОЙ ШЛЕЙФ И УСТАНОВКА МОДУЛЯ
РАСШИРЕНИЯ (NE)
Установка
Модуль должен быть надёжно закреплён на
неподвержанной
вибрациям
поверхности.
Установочные размеры модуля приведены в
разделе ’’Техническая спецификация’’.
Требования электромонтажа
Все устройства коммуникационной сети LON
поключены к кольцевому шлейфу, начинаю-
щемуся и заканчивающемуся в системном
контроллере. Для обеспечения правильного
функционирования
сети LON необходимо
использовать высокоскоростной коммуникаци-
онный кабель.
ПРИМЕЧАНИЕ
Коммуникационные кабели, отвечающие
техническим характеристикам, указанным
в таблице 3-7, пригодны для работы на
расстояния до 2000 м.
Любой тип кабеля, перечисленный в таблице 3-6,
может применяться в качестве кабеля кольцевого
шлейфа на указанные расстояния.
ПРИМЕЧАНИЕ
Если расширители сети не используются,
то указанные расстояния составляют
общую длину кольцевого шлейфа. При
использовании
расширителей
сети,
указанные
расстояния
означают
протяжённость
шлейфа
между
расширителями
или
между
модулем
расширения и контроллером системы.
Таблица 3-6
Максимальная длина кабелей шлейфа LON
Коммуникационный
кабель шлейфа LON
(производитель и кат. №)*
Максимальная
длина**
футы
метры
Belden 8719
6500
2000
Belden 3073F
6500
2000
Det-Tronics NPLFP
6500
2000
Technor BFOU
4900
1500
Примечания:
* Во всех промежутках шлейфа между модулями
расширения должен использоваться тот же
самый тип кабеля.
** Максимальная длина проводки представляет
собой линейную длину коммуникационного
кабеля LON между модулями расширения.
ВАЖНОЕ
Для
защиты
от
влияния
электро-
магнитных помех, создаваемых полевыми
устройствами,
фирма
Дет-Троникс
рекомендует применять экранированные
кабели,
которые
соответствуют
европейским нормам CENELEC.
ВАЖНОЕ
Убедитесь, что выбранный тип кабеля
отвечает требованиям проекта. Использо-
вание других типов коммуникационных
кабелей может снизить качество работы
системы. При необходимости следует
проконсультироваться с фирмой Дет-
Троникс
по
вопросам
выбора
типа
коммуникационного кабеля.
Общий Н.Р. Н.З. Не подкл. Заземление
(резервный)
Примечание:
Контакты реле показаны в нерабочем состоянии,
когда они обесточены. Реле переходит в дежурный
режим при подаче напряжения питания и отсутствии
короткого замыкания на землю (клеммы 6 и 7
замкнуты, а клеммы 6 и 8 разомкнуты).
Заземление
Реле
Напряжение
питания 24 В
