Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 47
3 - 23
95 -3533

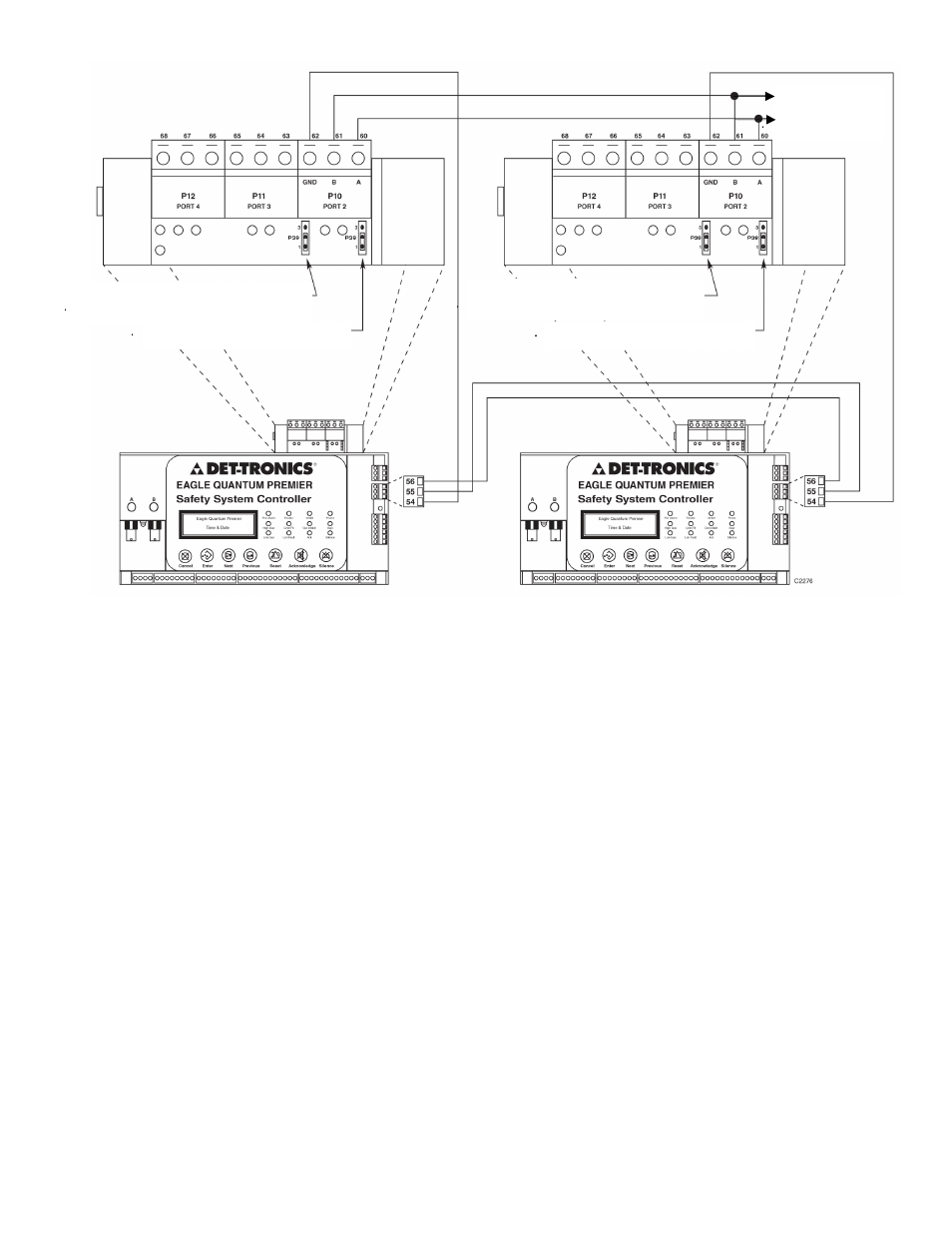

Рис. 3-13. Схема соединения дополнительных контроллеров между собой
в соответствии с требованиями NFPA 72.
Соединение контроллеров в соответствии с
требованиями NFPA 72 к сигнальным линиям
при использовании оптоволоконных кабелей
(класс В или Х)
При использовании оптоволоконных кабелей
возможно
соединение
между
собой
до
двенадцати контроллеров (одиночных или пары
с резервированием). Такая коммуникационная
связь классифицируется как сигнальная линия
передачи информации о безопасности между
контроллерами в соответствии с требованиями
NFPA 72.
Оптоволоконная
цепь
включает
в
себя
конвертер для перехода от интерфейса RS-485
к оптоволоконному одномодовому кабелю.
Утверждённый
тип
таких
конвертеров
приводится в таблице 3-9. Величина оптической
мощности составляет 10 дБ.
ПРЕДУПРЕЖДЕНИЕ
В соответствии с требованиями NFPA 72
оптоволоконные
конвертеры
должны
размещаться внутри конструктива вместе с
контроллерами.
Конвертер может быть подсоединён к любому из
коммуникационных портов RS-485 контроллера
EQP - к порту 1 или порту 2. На рис. 3-14
показана схема соединения двух контроллеров
по классу В в схеме с резервированием и
использованием порта 1.
Примечание: Если желательно использовать
порт 2, то необходимо приобрести плату
последовательного интерфейса.
На
рис. 3-15 показана
типовая
схема
соединения двух контроллеров по классу Х
(одномодовый режим).
На
рис. 3-16 показана
типовая
схема
соединения двух контроллеров по классу Х с
использованием конвертеров фирмы Phoenix
(мультимодовый режим).
Р29: RS-485, перемычка мониторинга КЗ
на землю, позиция 1-2
Р28:перемычка RS-485, позиция 1-2
К
дополнительным
контроллерам
Р29: RS-485, перемычка мониторинга КЗ
на землю, позиция 1-2
Р28:перемычка RS-485, позиция 1-2
