Выходная цепь в системах предварительного
действия и дренчерного (затопительного)
пожаротушения
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма, см. рис. 3-
43.
Выходная
цепь
контролирует
работу
устройств пуска огнетушащих веществ используя
обмотку соленоида управления.
В качестве устройств пуска реагентов должны
применяться только устройства, утверждённые
для использования с данным модулем. Данный
тип выходной цепи не требует использования
оконечных резисторов ЕOL или диодов в целях
контроля.
ПРИМЕЧАНИЕ
Для новых проектов или при модернизации
существующих установок клапана любых
производителей,
предназначенные
для
выпуска других, чем водяные средства
пожаротушения, могут быть подключены к
выходам модулей ARM или DСIO при
условии, что эти клапана работают от
источника пост. тока 24 В и ток
потребления не превышает 2А.
ПРИМЕЧАНИЕ
В соответствие с требованиями Американ-
ского органа по сертификации FM Approvals,
с модулями ARM или DСIO, работающими в
системах предварительного действия и
дренчерного
(затопительного)
пожаро-
тушения, должны применяться только
клапаны
регулирования
потока
воды,
утверждённые FM Approvals. Категории
утверждённых типов соленоидов приведены
в таблице 3-13. Напряжение питания этих
клапанов должно быть 24 В пост. тока и ток
потребления не должен превышать 2 А.
Выход может быть сконфигурирован для работы
с фиксацией, непрерывной или временной
работы.
Для
обеспечения
адекватного
рабочего
напряжения
питания,
входное
напряжение
модуля DСIO должно быть в пределах от 21 до 30
В перем. тока, а максимальная длина проводки не
должна превышать значений, указанных в
таблице 3-13. В соответствие с требованиями
американского органа по сертификации FM
Approvals мощность источников резервного
питания должна обеспечить работоспособность
системы в дежурном режиме в течение 90 часов
минимально с последующим состоянием тревож-
ной сигнализации и выпуском огнетушащих
веществ в течение 10 минут.
Инициирующиее устройства, применяемые в
системах
предварительного
действия
и
дренчерного
(затопительного)
пожаро-
тушения, должны подключаться к модулю
ввода/вывода
дискретных
сигналов
расширенного (ЕDIO).
Выходная цепь без контроля
вспомогательного оборудования, не
относящегося к пожарообнаружению
Внешние провода подсоединяются к соответ-
ствующим клеммам разъёма, см. рис. 3-44.
Клемма “+Supply” должна оставаться незадейст-
вованной.

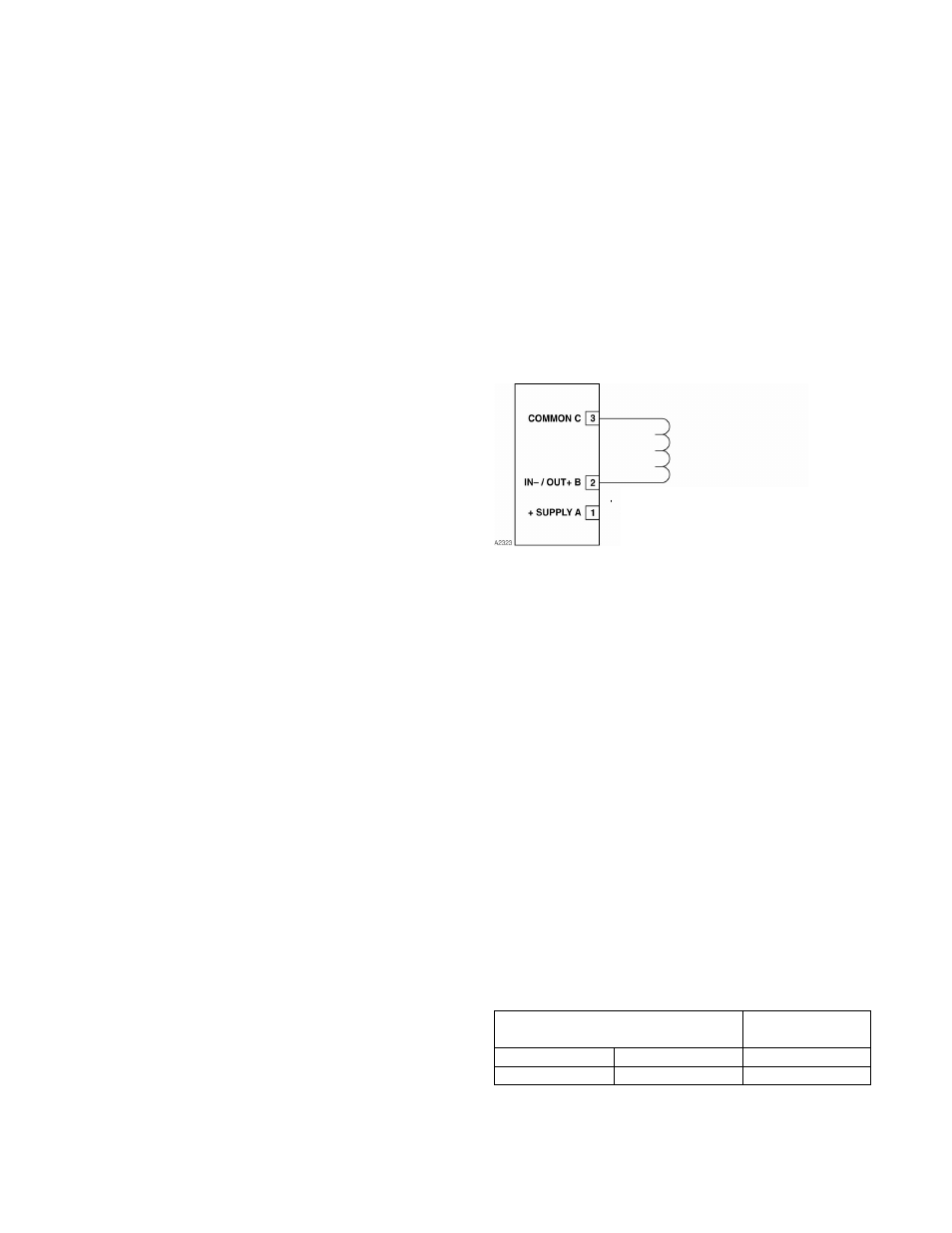

Рис. 3-44. Конфигурация выходной цепи
без контроля
КОНФИГУРАЦИЯ МОДУЛЯ DСIO
Установка шлейфного адреса модуля
Каждому модулю DСIO на шлейфе соответствует
определённый адрес, который устанавливается с
помощью 8 переключателей в DIP-сборке,
расположенной на модуле. Адрес устанав-
ливается в двоичном коде и определяется
суммой
значений
всех
переключателей,
находящихся в замкнутом состоянии.
Любое внешнее устройство, подсоединённое к
модулю DСIO, имеет свой индентификационный
номер и описание его назначения. Для
конфигурации модуля используется программный
пакет S
3
фирмы Детектор Электроникс. Ниже
приводятся необходимые минимальные версии
программного
обеспечения
контроллера
и
программного пакета S
3
:
Программное обеспечение
контроллера
S
3
Изменение
Версия
Версия
А 1.03
2.0.2.0
Примечание:
Установка шунтирующих диодов в
полевых устройствах не требуется.
Защита цепи обеспечивается
внутренней схемой модуля DСIO.
