3 – 53

95 -3533

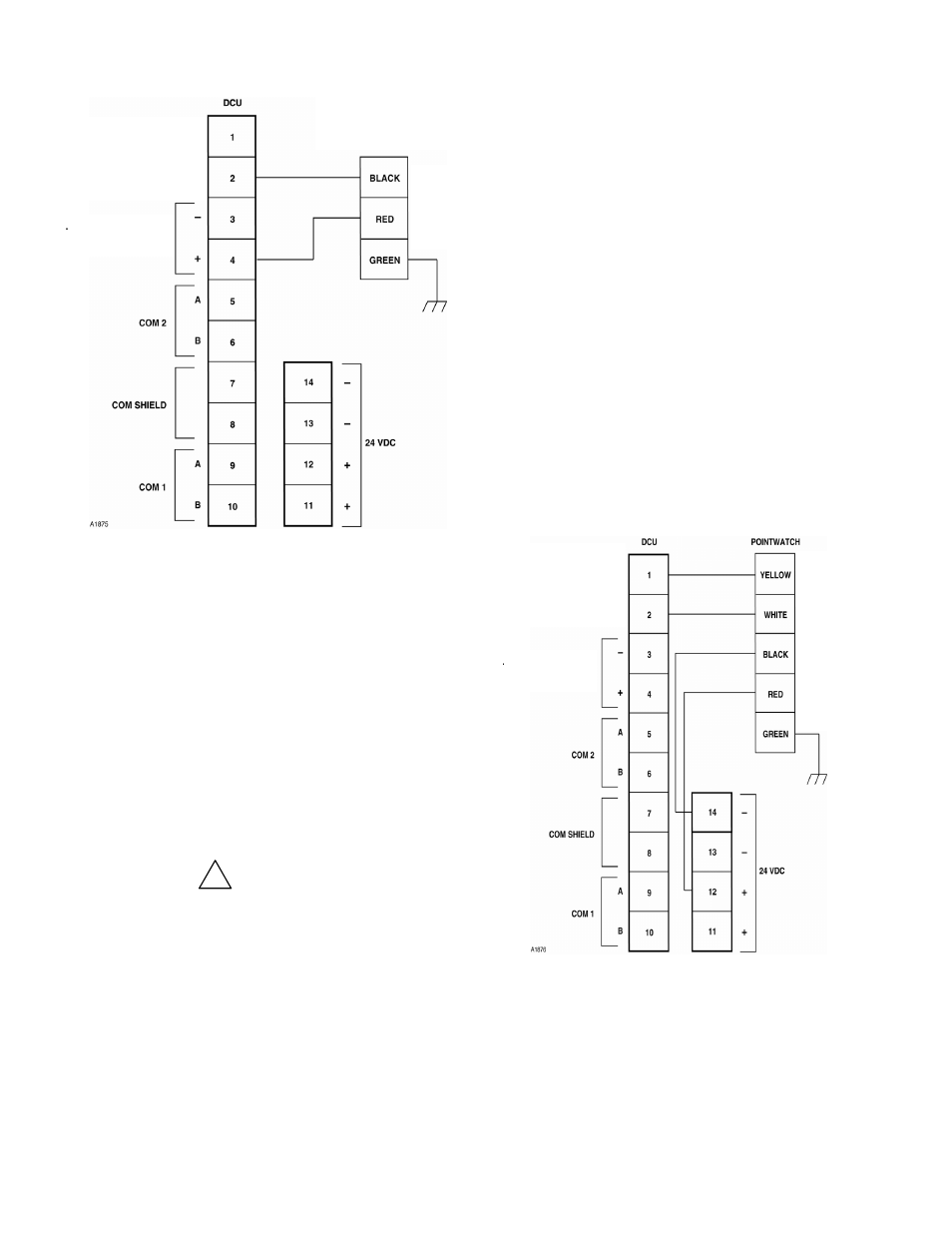

Рис. 3-53. Электрохимический датчик с модулем

DCU, схема соединительная.






МОДУЛЬ ЦИФРОВОЙ КОММУНИКАЦИОННЫЙ
EQ22ххDCU – ИСПОЛЬЗОВАНИЕ С
ГАЗОАНАЛИЗАТОРАМИ POINTWATCH

Всегда необходимо определить наилучшее место
установки газоанализаторов. По возможности,
они

должны

размещаться

в

местах,

обеспечивающих

свободный

доступ

для

проведения процесса калибровки.

ВНИМАНИЕ!

Не включать напряжение питания при
открытом

корпусе

устройства

в

присутствии горючих газов или паров.


Модуль DCU состоит из следующих узлов:
1. Плата соединительная, размещённая в

нижней части корпуса модуля.


2. Узел коммуникационный, размещённый над

платой клеммной с использованием стоек, см.
рис. 3-51.


Установка и электромонтаж

Присоединить датчик к корпусу модуля. Не
затягивать слишком туго. При использовании
комплекта дистанционной установки, присоеди-
нить датчик к разделительной коробке и
выполнить монтаж, как указано в разделе
’’Дистанционная установка датчика’’.

За детальной информацией об установке, работе
и эксплуатации газоанализаторов PointWatch
обращаться к руководству по эксплуатации 95-
3440.

На рис. 3-54 приведена диаграмма подключения
газоанализатора PointWatch к модулю DCU:
Красный = + (24 В)
Чёрный = – (Общий)
Белый = сигнал 4-20 ма
Жёлтый = вход калибровки
Зелёный = заземление корпуса

Установить адрес данного модуля, как указы-
вается в разделе установки адресации узлов
сети.


Рис. 3-54. Газоанализатор PointWatch с модулем

DCU, схема соединительная.





Питание

датчика

Калибровка

датчика PointWatch

Вход 4-20 мА

Датчики

Н

2

S, токсичный, О

2

чёрн

красн

зелён

Питание

датчика

Калибровка

газоанализатора

PointWatch

Вход 4-20 мА

жёлтый


белый


чёрный

красный

зелёный
