Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 54
95 - 3533
3 - 30

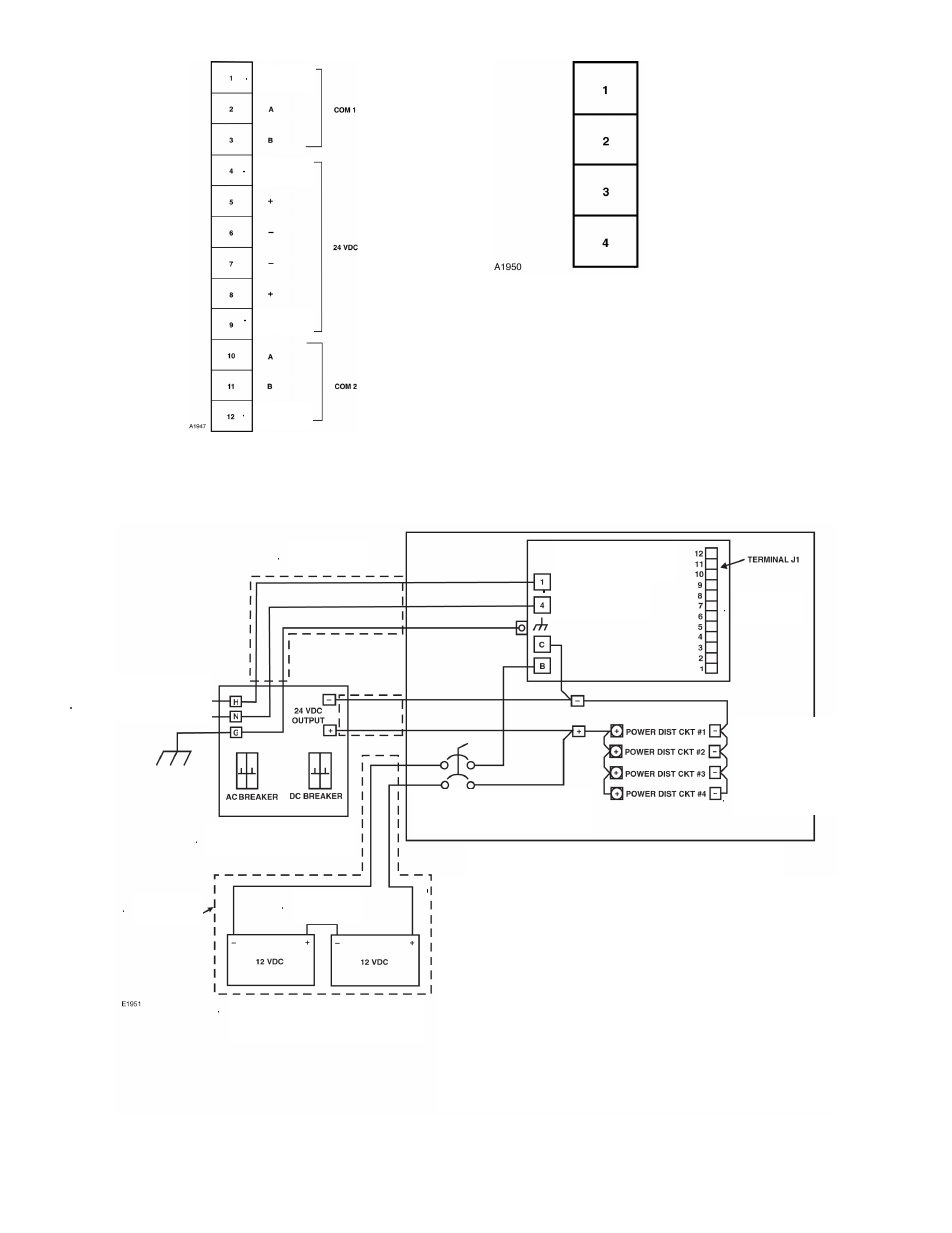

Рис. 3-19. Разъём J1: Подключение напряжения
питания и шлейфа LON
Рис. 3-20. Разъём J3: Подключение сетевого
питания.
Рис. 3-21. Модуль мониторинга источника питания и источники питания, схема соединительная.
Сеть 120/240 В перемен. тока
Не используется
Не используется
Сеть 120/240 В перемен. тока
Примечания:
1. Сетевое питание 120/208/240 В обеспечивается пользователем.
2. Ёмкость аккумулятора рассчитывается на основании величины
нагрузки.
3. Выключатели должны быть рассчитаны на макс. допустимую
нагрузку.
4. Отсоединение клемм ’’В’’ и ’’С’’ под напряжением может вывести
модуль мониторинга из строя.
5. Шкаф или конструктив должны обеспечивать защиту от
несанкционированного доступа.
6. Прерывистые линии обозначают защиту от механического
повреждения.
7. Контроль на обрыв и КЗ кабельных соединений между источником
питания и аккумуляторами и конструктивом выполняется модулем
мониторинга EQ2100PSM.
Аккумуляторы
резервного питания
Модуль
мониторинга
Прим. 4
Прим. 2
Источник питания
Сеть перем. тока,
См. прим. 1 и 3
Экран
Экран
Экран
Экран
Шкаф/конструктив распределения питания
Прерыватель цепи
аккумулятора, см. прим. 3
Мониторинг
сети
Питание для цепи 1
Питание для цепи 2
Питание для цепи 3
Питание для цепи 4
Прим. 6
Прим. 6
