2 - 13

95 - 3533

Проводка выходных цепей управления пуском
контролируется

на

обрыв.

В

случае

неисправности (обрыв цепи или падение
напряжения питания ниже 19 В), индикация
состояния неисправности происходит в системом
контроллере. Каждый выход рассчитан на
нагрузку 2 А. В модуле имеются входные клеммы
подключения

вспомогательного

источника

питания 24 В, если требуется дополнительное
питание.

ПРИМЕЧАНИЕ

Системы предварительного действия и
дренчерного

(затопительного)

пожаро-

тушения,

работающие

с

типами

соленоидов, указанными в таблицах 2-6 или
2-7, требуют на входах модулей ARM или
DСIO минимального напряжения 21 В пост
тока.

При

подсоединении

соленоидов

должны

выполняться

требования

к

максимальной длине кабелей электро-
проводки.


Детальная информация о технических характе-
ристиках модуля EQ25ххARM приводится в
брошюре 90-1128.


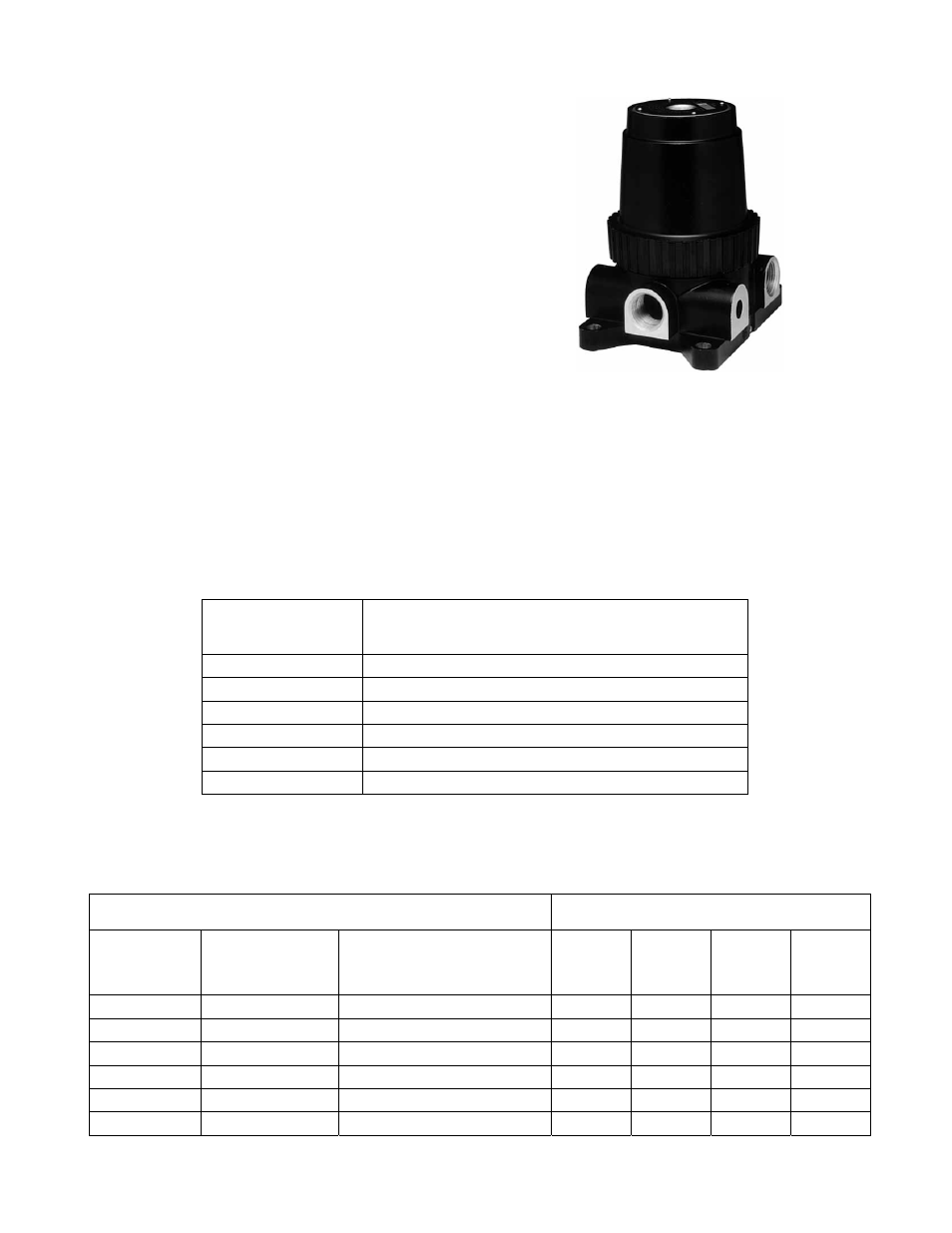

Рис. 2-14. Общий вид модулей управления АRM

и SAM, и модуля контроля IDС.





Таблица 2-6

Таблица совместимости модуля ARM с различными соленоидами

Категория

соленоидов по

FM Approvals

Модели соленоидов и производитель

B ASCO

TB210A107

D ASCO

8210G207

E Skinner

73218BN4UNLVNOC111C2

F Skinner

73212BN4TNLVNOC322C2

G Skinner

71395SN2ENJ1NOH111C2

H Viking

HV-274-0601

Таблица 2-7

Длина соединительных проводов максимальная для соленоидов, применяемых в

системах предварительного действия и дренчерного (затопительного) пожаротушения

Модели соленоидов

Длина кабеля питания

максимальная, м

Категория

соленоидов

по

FM Approvals

Производитель

Модель

12 AWG

(4 мм

2

)

14 AWG

(2,5 мм

2

)

16 AWG

(1,5 мм

2

)

18 AWG

(1,0 мм

2

)

B

ASCO

TB210A107

56 35 22 14

D

ASCO

8210G207

96 60 38 24

E

Skinner

73218BN4UNLVNOC111C2

101 63 40 25

F

Skinner

73212BN4TNLVNOC322C2

40 25 16 10

G

Skinner

71395SN2ENJ1NOH111C2

101 63 40 25

H

Viking

HV-274-0601

55 34 21 14
