Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 62
95 - 3533
3 - 38

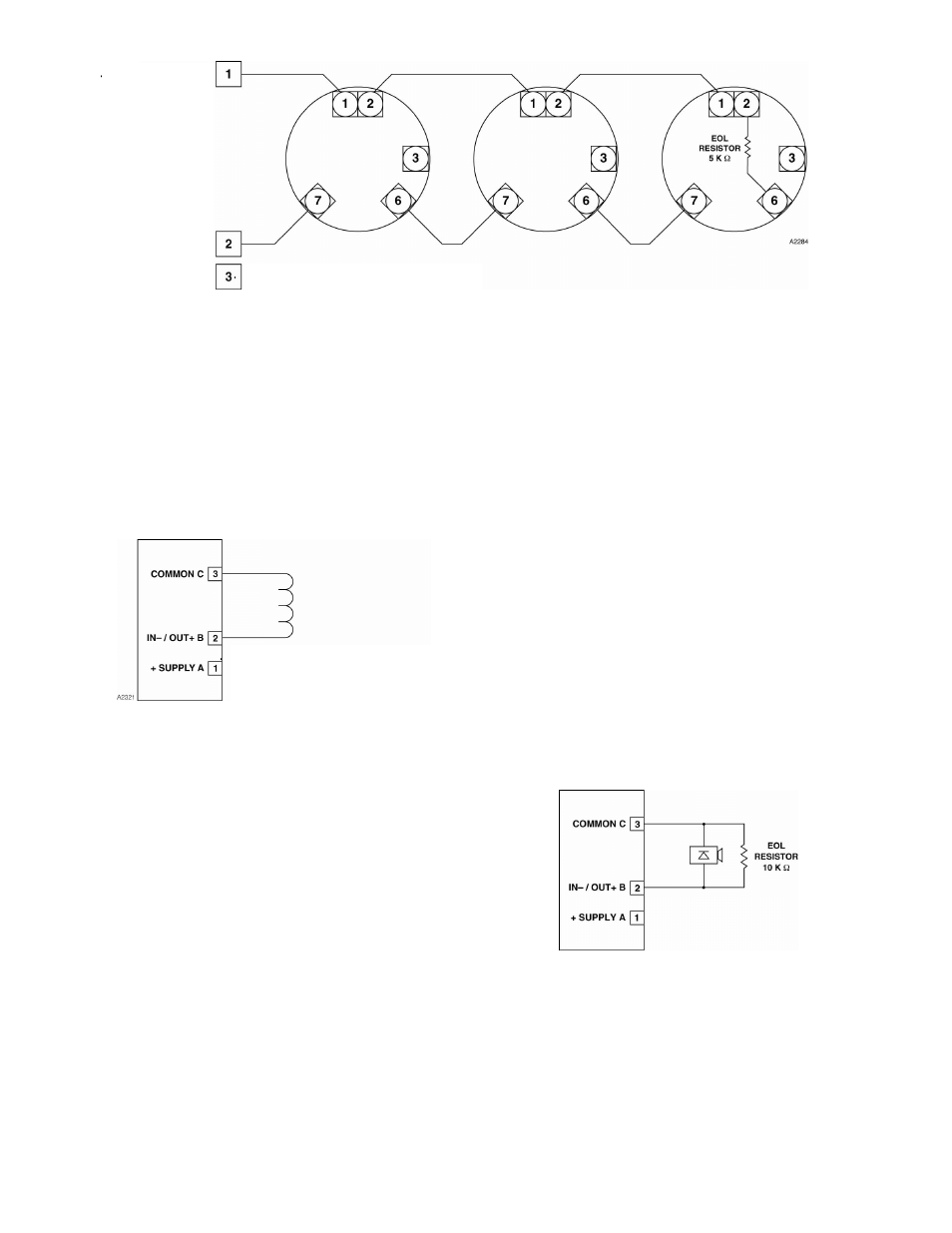

Рис. 3-32. Схема подключения двухпроводных извещателей производства Kidde-Fenwal.
Выходная цепь без контроля исправности
подсоединения внешних устройств
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма как показано
на рис. 3-33.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Рис. 3-33. Конфигурация выходной цепи без
контроля.
Выходная цепь с контролем на обрыв и
короткое замыкание устройств оповещения
Внешние провода системы подсоединяются к
соответствующим
контактам
разъёма.
Для
соединений класса В см. рис. 3-34. Подключение
класса А показано на рис. 3-35, при этом для
работы одной выходной цепи используются два
канала.
Выходная цепь контролирует работу устройств
оповещения
обеспечением
соответствующей
полярности мониторной цепи. При подключении
устройства оповещения должна соблюдаться его
полярность. В качестве устройств оповещения
должны применяться устройства, утверждённые
для пожарной сигнализации.
У этих устройств имеются полярные контакты и
при их подключении не требуется внешний диод
контроля цепи. К выходу могут подключаться от
одного до нескольких устройств оповещения с
использованием оконечного резистора ЕOL
10 кОм/0,125 Вт параллельно последнему уст-
ройству в цепи.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Каждый
выходной
канал
активируется
индивидуально и обеспечивает следующие виды
звуковых сигналов оповещения:
- сигнал контроля исправности,
- непрерывный,
- 60 импульсов в минуту,
- 120 импульсов в минуту,
- с чередующейся тональностью,
- прерывистый,
- сигнал неисправности.
Рис. 3-34. Конфигурация выходной цепи с
контролем оповещателей (класс B).
Общая клемма 3 не
используется
Примечание:
Установка шунтирующих диодов в
полевых устройствах не требуется.
Защита цепи обеспечивается
внутренней схемой модуля ЕDIO.
+Питание А
Вх -/Вых + B
Общий С
