Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 128
95-3533
6 - 4

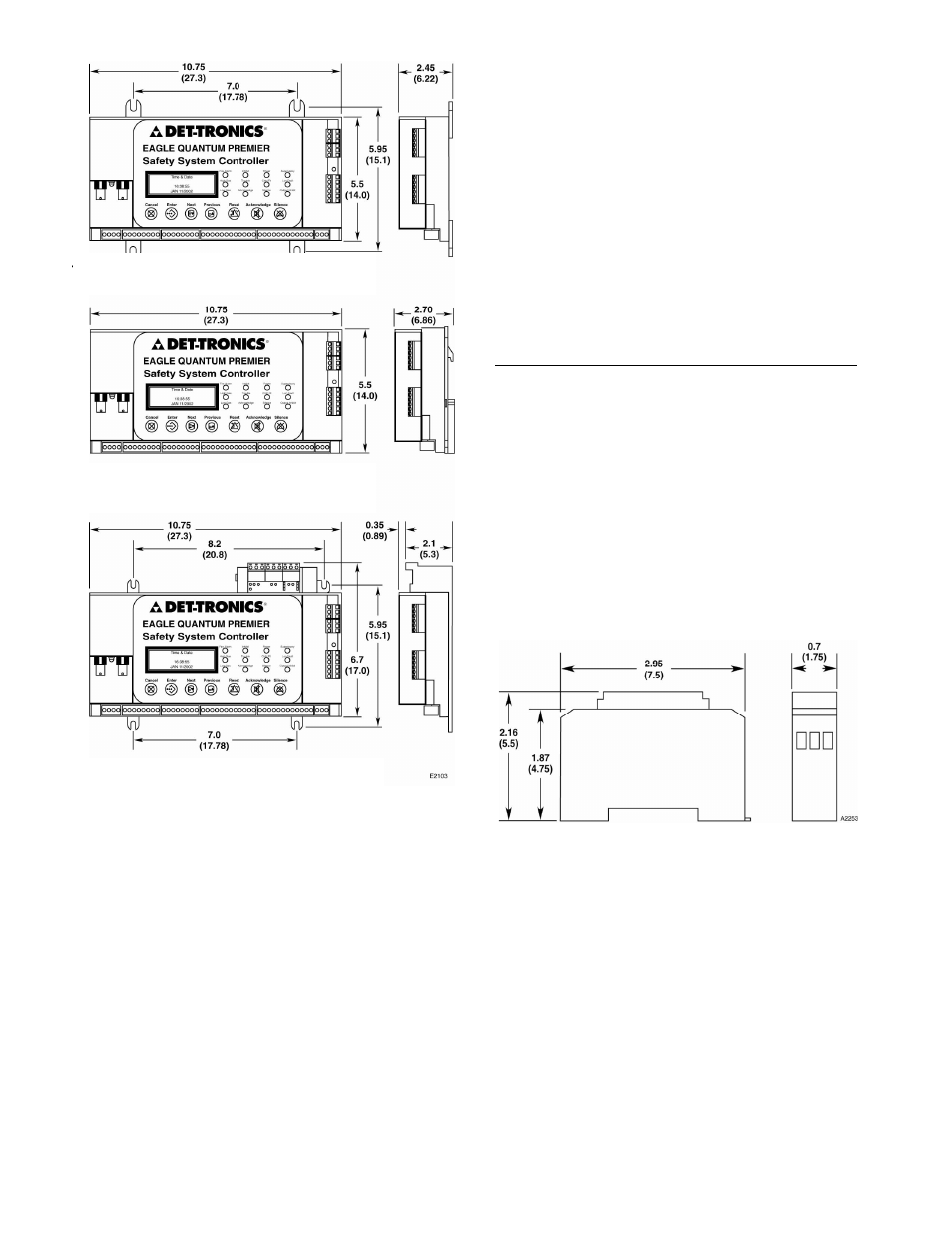

Рис. 6-1. Размеры контроллера в дюймах (см).
МОДУЛЬ СОПРЯЖЕНИЯ СО ШЛЕЙФОМ
LON (МОДУЛЬ EQ3LTM)
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН,
С –
Рабочая температура: -40
до +85
Температура хранения: -55
до +85
ДИАПАЗОН ОТНОСИТ. ВЛАЖНОСТИ, % –
Без конденсации 5
до 95
ГАБАРИТНЫЕ РАЗМЕРЫ –
см. рис. 6-2.
ОТГРУЗОЧНЫЙ ВЕС, кг –
0,2.
СЕРТИФИКАЦИЯ –
см. прим. 1, стр. 6-2.
Особые условия для безопасного использования:
Модуль предназначен для использования во
взрывоопасных зонах класса 2 по ГОСТ Р
51330.9
и
должен
эксплуатироваться
в
оболочке, обеспечивающей степень защиты не
ниже IP54 по ГОСТ 14254.
Модуль должен устанавливаться, подключаться
и удаляться вне взрывоопасных зон.
Рис. 6-2. Размеры модуля LTM и модуля
интерфейсного НАRТ в дюймах (см).
Габаритные размеры контроллера при
использовании интерфейсной
коммуникационной платы.
Габаритные размеры контроллера при
установке на DIN-рельсе.
Габаритные размеры контроллера при
установке на монтажной плате.
