95 - 3533 3 - 14

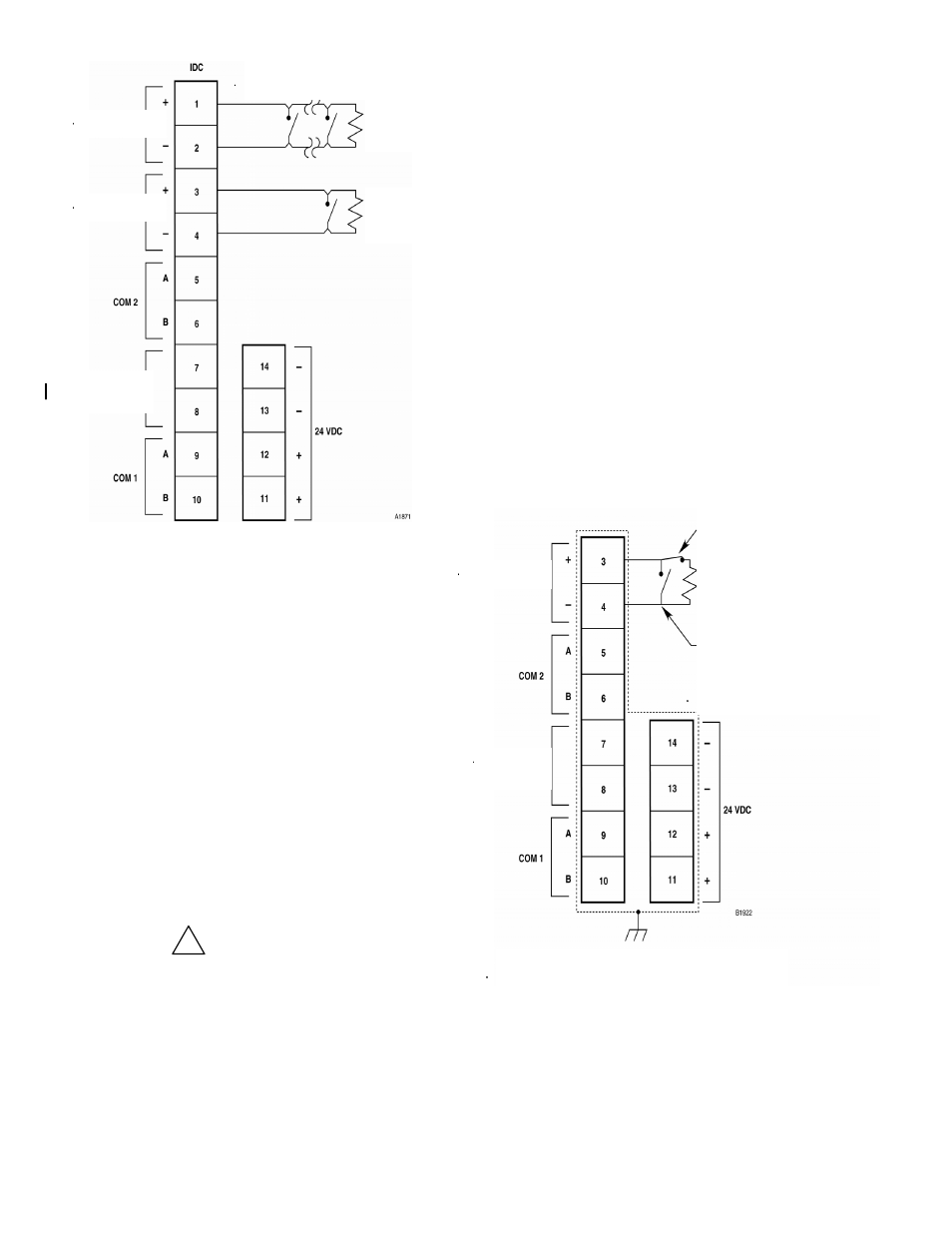

Рис. 3-5. Номера контактов и их назначение на
клеммной плате модуля IDС.
МОДУЛЬ МОНИТОРИНГА КОРОТКОГО
ЗАМЫКАНИЯ EQ22ххIDСGF
В
последующих параграфах приводиться
описание правильной установки и конфигурации
модуля мониторинга короткого замыкания на
землю EQ22ххIDСGF.
Установка
Модуль должен быть надёжно закреплён на
неподверженной
вибрациям поверхности.
Установочные размеры модуля приведены в
разделе ’’Техническая спецификация’’.
Требования электромонтажа
 ПРЕДУПРЕЖДЕНИЕ
Корпус модуля должен быть надёжно
заземлён.
1. Снять крышку соединительной коробки
модуля.
2. Вытащить
коммуникационную плату из
соединительной коробки. Подсоединить
внешнюю проводку к соответствующим
клеммам клеммного блока. На рис. 3-4
показано расположение клеммного блока.
Назначение клемм разъёмов приводится на
рис. 3-6.
3. Проверить надёжность всех соединений.
4. Проверить, чтобы уплотнительное кольцо
соединительной коробки было в хорошем
состоянии. Нанести тонкий слой смазки на
уплотнительное кольцо и резьбу крышки для
облегчения установки.
ПРИМЕЧАНИЕ
Для смазки рекомендуется применять без-
кремниевую
смазку, предлагаемую
компанией Дет-Троникс.
Рис. 3-6. Номера контактов и их назначение на
клеммной плате модуля IDСGF.
Цепь 1
Цепь 2
Экран
СОМ
Извещатели ручные и другие
контактные устройства
Релейный контакт
мониторинга аккумулятора,
контакт размыкается при
неисправности
аккумулятора.
Резистор ЕOL
68 кОм.
Релейный контакт
мониторинга питания сети,
контакт размыкается при
потере первичного
источника.
Вход
Экран
СОМ
Примечание: Корпус и/или монтажная скоба
должны быть заземлены.
Оконечный
резистор
10 кОм
Оконечный
резистор
10 кОм
