Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 66
95 -3533
3 - 42

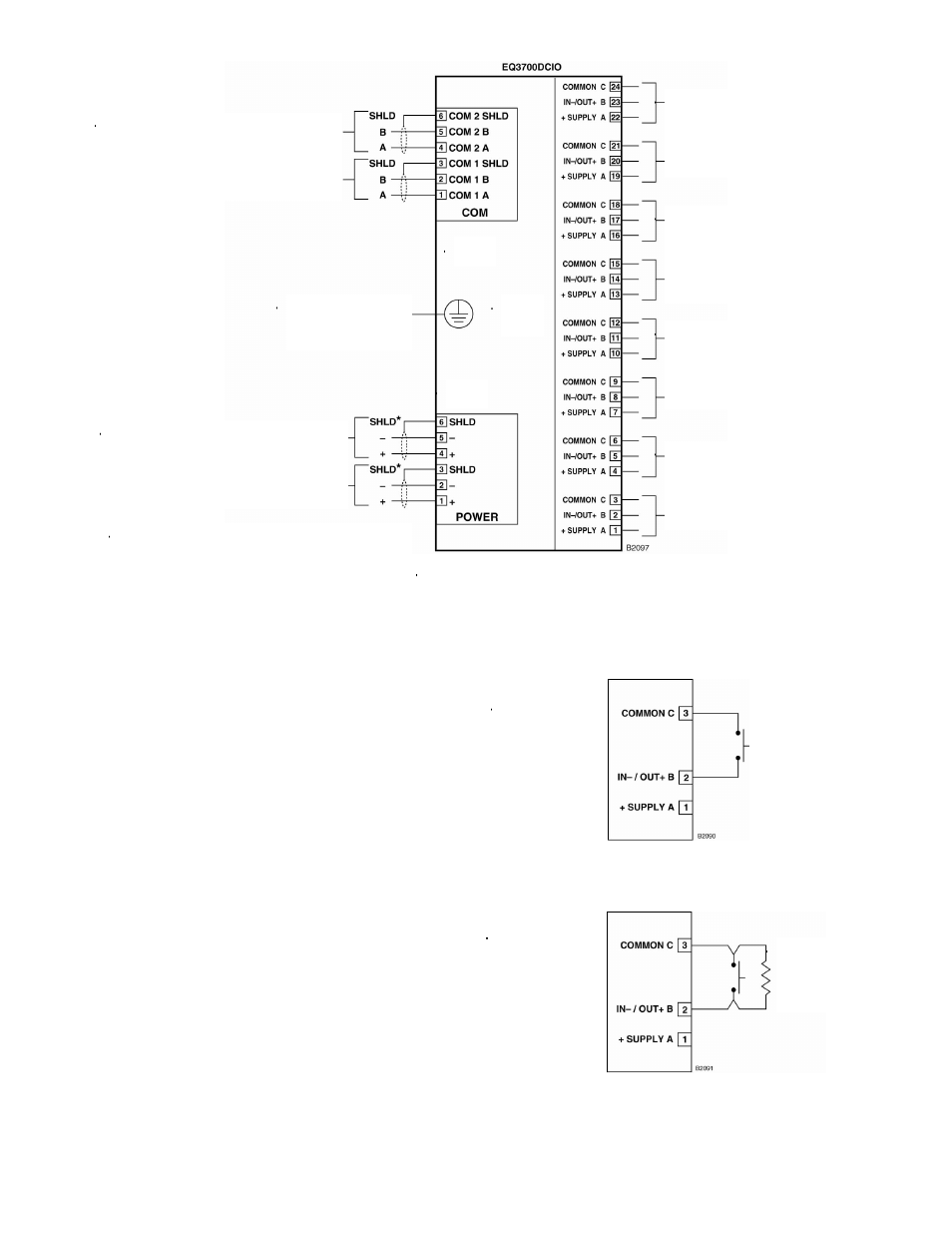

Рис. 3-38. Назначение разъёмов модуля DCIO.
Входная цепь (цепь IDCSC) с контролем на
обрыв и короткое замыкание (три состояния –
обрыв, замкнутый контакт, короткое
замыкание), соединения класса В
Внешние провода системы подсоединяются к
соответствующим
клеммам
разъёма.
Для
соединений класса В см. рис. 3-41. Входной
сигнал модуля поступает от одного Н.Р. контакта
выключателя.
Последовательно
с
каждым
выключателем устанавливается резистор 3,3
кОм/0,125 Вт, а параллельно обратной ветви
устанавливается
оконечный
резистор
ЕOL
10 кОм/0,125 Вт.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Рис. 3-39. Конфигурация входной цепи
без контроля.
Рис. 3-40. Конфигурация входной цепи
с контролем.
Канал 8
Канал 7
Канал 6
Канал 5
Канал 4
Канал 3
Канал 2
Канал 1
От предыдущего уст-ва на шлейфе
К следующему уст-ву на шлейфе
Вх. напряжение 24 В пост. тока
Вх. напряжение 24 В пост. тока
*Экранирование кабеля питания не
обязательно, если это не требуется
национальными нормами.
Р3
Р2
Р1
Заземление
SHLD - Экран Common - Общий
Power - Питание In -/Out+ - Вх (-)/Вых (+)
+Supply - (+) Питание
Общий С
Вх -/Вых + B
+Питание А
Общий С
Вх -/Вых + B
+Питание А
Оконечный
резистор
ЕOL 10 кОм
