Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 104
95-3533
4 - 16
МОДУЛЬ РЕЛЕЙНЫЙ RM
Модуль релейный, показанный на рис. 4-7,
содержит 18 светодиодных индикаторов (СИД)
состояния, расположенных на лицевой панели.
Два индикатора предназначены для отображения
состояния модуля и по два индикатора для
отображения
состояний
каждого
канала.
Описание
СИД-индикаторов
приводится
в
таблицах 4-8 и 4-9.
Последовательность включения напряжения
питания
Адрес модуля должен быть установлен до подачи
напряжения питания. При включении питания
одновременно зажигаются все СИД-индикаторы
релейного модуля и его каналов, указывая, что
модуль находится в режиме подачи питания.
После
этого
светодиоды
загораются
в
следующем порядке:
Последовательно с первого по восьмой канал
загорается красный СИД-индикатор активного
состояния каждого канала.
После того, как загорелся красный СИД-
индикатор восьмого канала, красный СИД-
индикатор каждого канала, начиная с первого,
последовательно гаснет.
Затем, жёлтые СИД-индикаторы неисправ-
ности каждого канала проходят тот же тест, что и
красные СИД-индикаторы активного состояния.
После того, как все светодиоды прошли
тестирование, релейный модуль отображает свой
адрес с помощью включённых красных СИД-
индикаторов. Адрес устанавливается с помощью
восьми адресных переключателей, каждый из
которых управляет светодиодом соответствую-
щего канала. Адрес индицируется в течение двух
секунд.
Как только индикация адреса закончилась,
погаснет СИД-индикатор неисправности модуля.
После прохождения процедуры подачи питания,
модуль покажет или несконфигурированное
состояние, или состояние дежурного режима. В
несконфигурированном состоянии, жёлтые СИД-
индикаторы неисправности всех каналов мигают
попеременно вкл – выкл с одинаковой частотой.

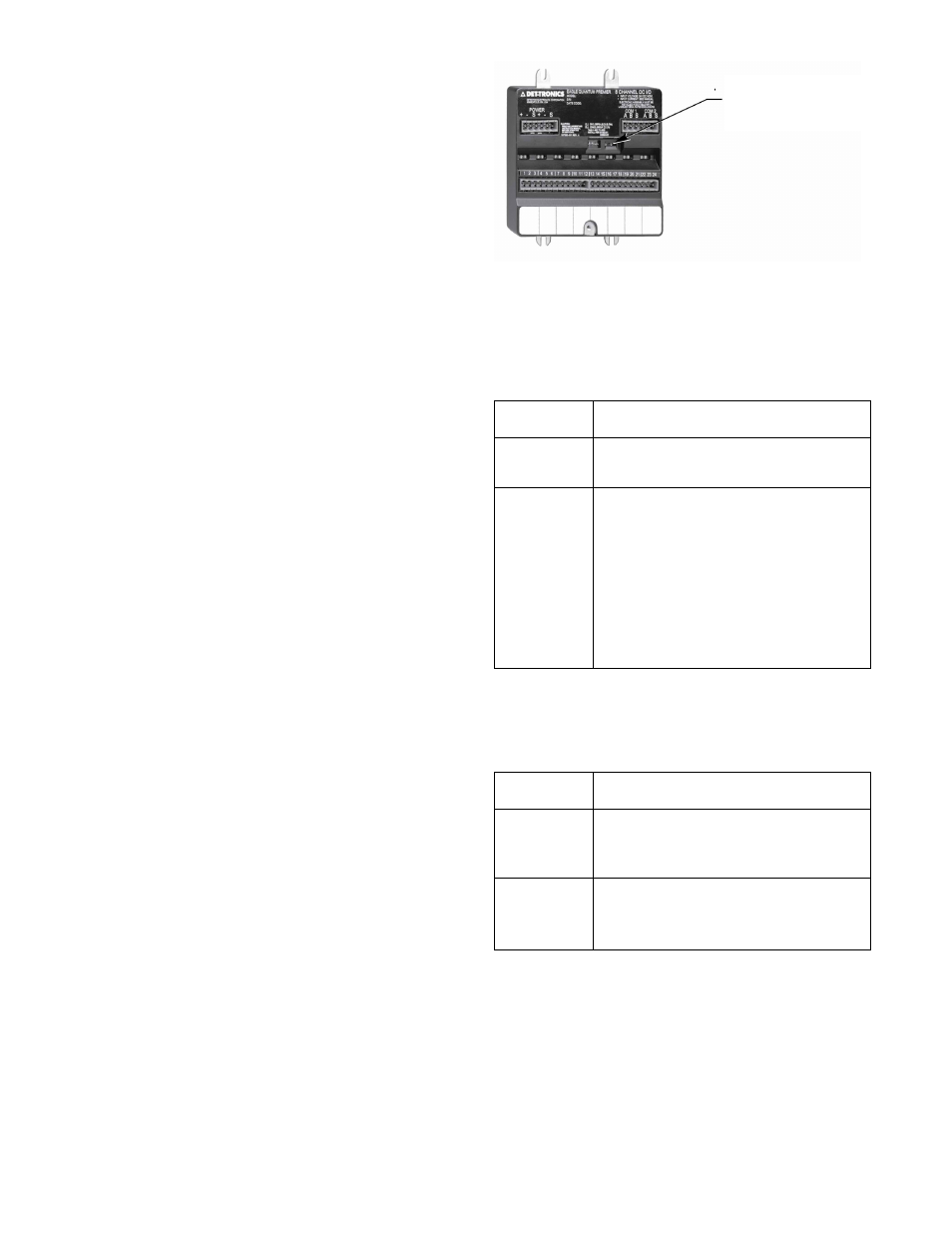

Рис. 4-7. Расположение индикаторов состояния
релейного модуля RM.
Таблица 4-8
Индикаторы состояний релейного модуля
СИД-
индикатор
Состояние модуля
Зелёный
Включён при подаче напряжения
питания
Жёлтый
Светится постоянно в случае
отключения или когда подлежит
замене. Возможна также проблема
в сторожевом таймере.
Примечание
Светодиод мигает один раз
при включении питания.
Таблица 4-9
Индикаторы состояний каналов релейного
модуля
СИД-
индикатор
Состояние каналов модуля
Красный
Светится
постоянно,
когда
выходная
цепь
находится
в
активном состоянии.
Жёлтый
Мигает, указывая на пониженное
входное питание, или когда канал
неправильно сконфигурирован.
Индикаторы
состояния модуля.
