МОДУЛИ КОНТРОЛЯ EQ22ххIDC,
EQ22ххIDCSC И МОНИТОРИНГА
КОРОТКОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ
EQ22ххIDCGF
НАПРЯЖЕНИЕ ПИТАНИЯ ПОСТ. ТОКА, В –
Номинальное:
24
Рабочий диапазон:
18-30
Допускаемое превышение напряжения - 10%.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, Вт –
Максимальная:
4,0
ВХОДЫ –
Два контролируемых цифровых входа малой
энергии (герметизированные или
негерметизироманные переключатели
или контакты реле).
Оконечный резистор линии 10 кОм.
ВЫХОД КОММУНИКАЦИОННЫЙ –
Цифровой с трансформаторной развязкой,
скорость передачи 78,5 кбайт/с.
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН,
С –
Рабочая температура: -40
до +75
Температура хранения: -55
до +85
ДИАПАЗОН ОТНОСИТ. ВЛАЖНОСТИ, % –
Без конденсации 5
до 95
УСТОЙЧИВОСТЬ К ВИБРАЦИИ –
Соответствует требованиям ГОСТ Р 53325
п.7.2.3.4.
ГАБАРИТНЫЕ РАЗМЕРЫ –
см. рис. 6-5.
СЕРТИФИКАЦИЯ –
см. прим. 1, стр. 6-2.

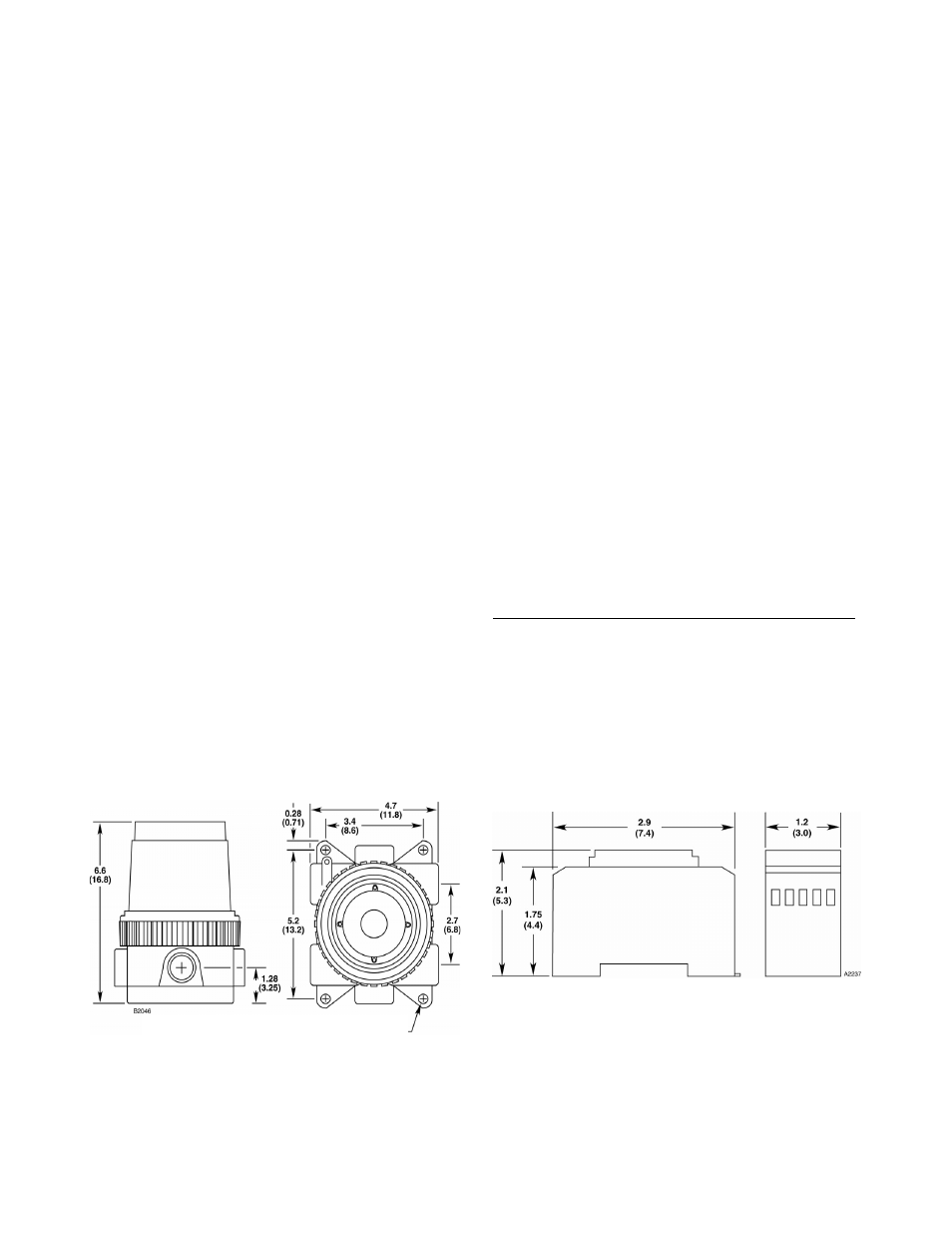

Рис. 6-5. Габаритные размеры коробки соедини-
тельной с высокой крышкой в дюймах (см).
МОДУЛЬ МОНИТОРИНГА КОРОТКОГО
ЗАМЫКАНИЯ НА ЗЕМЛЮ EQ2220GFМ
НАПРЯЖЕНИЕ ПИТАНИЯ ПОСТ. ТОКА, В –
Номинальное:
24
Рабочий диапазон:
18-30
Допускаемое превышение напряжения - 10%.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, Вт –
Максимальная:
1,0
ВЫХОДЫ –
Реле двухполюсное на два направления, Н.Р. и
Н.З. контакты, рассчитанные на резистивную
нагрузку по пост. току 1 А при 30 В макс.
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН,
С –
Рабочая температура:
-40 до +85
Температура хранения:
-55 до +85
ДИАПАЗОН ОТНОСИТ. ВЛАЖНОСТИ, % –
Без конденсации 5
до 95
ГАБАРИТНЫЕ РАЗМЕРЫ –
см. рис. 6-6.
ОТГРУЗОЧНЫЙ ВЕС, кг –
0,2.
СЕРТИФИКАЦИЯ –
см. прим. 1, стр. 6-2.
Особые условия для безопасного использования:
Модуль предназначен для использования во
взрывоопасных зонах класса 2 по ГОСТ Р
51330.9
и
должен
эксплуатироваться
в
оболочке, обеспечивающей степень защиты не
ниже IP54 по ГОСТ 14254.
Модуль должен устанавливаться, подключаться
и удаляться вне взрывоопасных зон.
Рис. 6-6. Габаритные размеры модуля GFМ
в дюймах (см).
Установочные отверстия 4 х
0,81 см.
