2 - 7 95 - 3533
 ВАЖНОЕ ЗАМЕЧАНИЕ
Поскольку практически невозможно
предсказать на каком участке шлейфа
может случиться неисправность или какой
точно эффект она окажет на работу
системы, то для обеспечения непрерывного
и
бесперебойного функционирования
системы важно провести диагностику и
устранить эту неисправность как можно
быстрее.
ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ
Система состоит из трёх основных групп —
системного контроллера, локальной операцион-
ной сети LON и интеллектуальных полевых
устройств.
СИСТЕМНЫЙ КОНТРОЛЛЕР
Контроллер, см. рис. 2-5, выполняет все функции
коммуникаций, управления и контроля в системе.
Контроллер
поддерживает работу как
статических, так и программируемых логических
схем. Характерными особенностями контроллера
являются:
 Способность работать в режиме с
резервированием контроллера
 Наличие кнопок управления пользователя
(сброс, подтверждение)
 Наличие таймера реального времени
 Применение вакуумно-флуоресцентного
текстового дисплея, индицирующего
текущее состояние системы
 Наличие восьми программируемых
неконтролируемых входов
 Наличие восьми программируемых
неконтролируемых релейных выходов
 Интерфейс RS-485 ModBus RTU, поддержи-
вающий связь с дискретными входами
устройства, регистрами и т.д.
 Плата связи ControlNet (по выбору), под-
держивающая работу коммуникационных
каналов с резервированием
 Последовательная интерфейсная плата
(по выбору), требуемая в системах с
резервированием контроллера

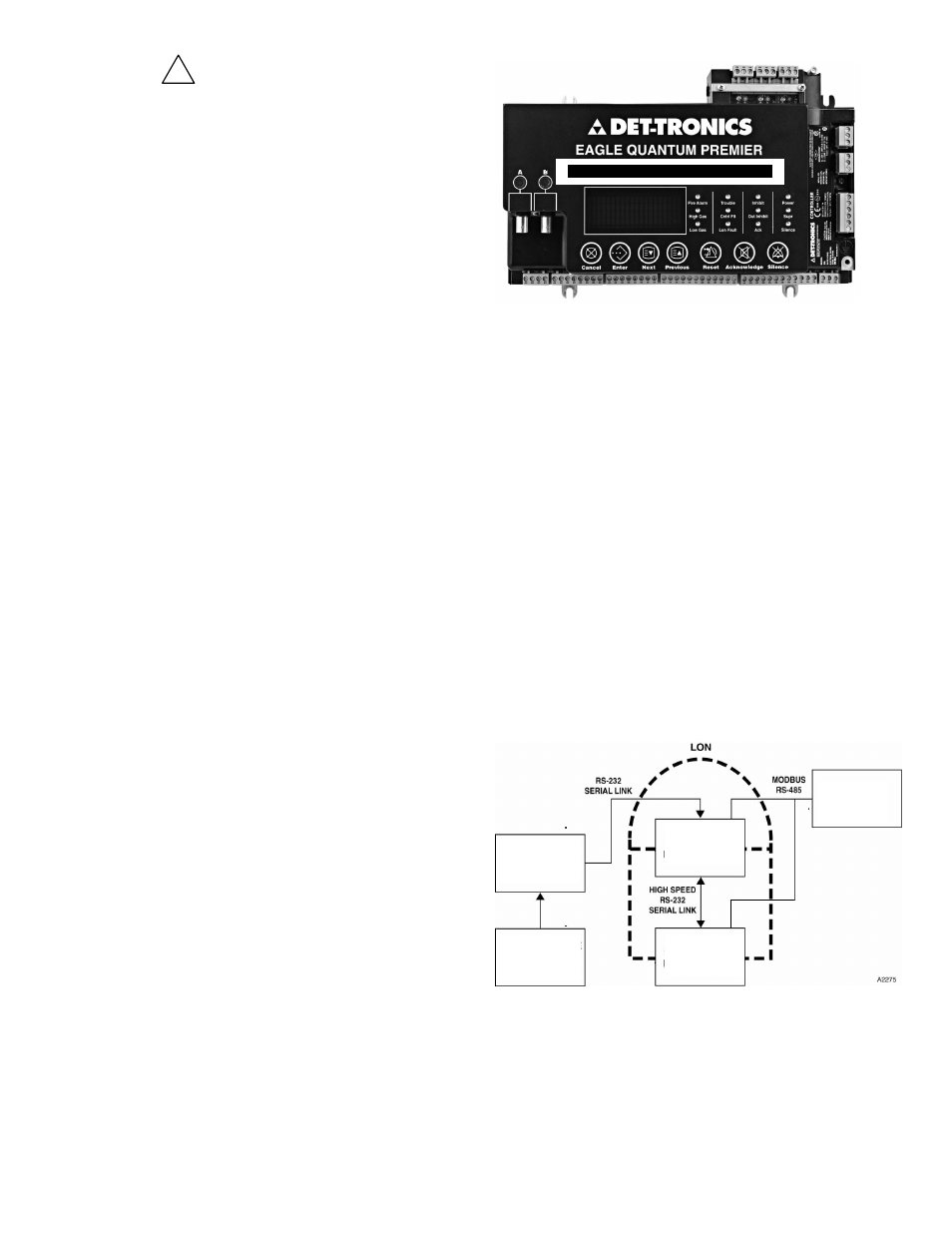

Рис. 2-5. Системный контроллер, общий вид.
Контроллер в режиме с резервированием
Контроллеры системы EQP могут быть скон-
фигурированы как резервная пара, см. рис.2-6.
Схема работы с резервированием представляет
собой систему ’’горячего резерва’’, которая
предлагает следующие основные особенности:
 Автоматическая конфигурация резервного
контроллера
 Безотказная передача контроля системы
резервному контроллеру
 Принудительное и автоматическое переклю-
чение контроллеров
 Непрерывный контроль работы шлейфа во
время замены одного из контроллеров
 Автоматическая синхронизация работы
контроллеров
 Возможность расширения системы
Рис. 2-6. Блок-диаграмма системы EQP
в режиме с резервированием.
Во время нормального режима работы один из
контроллеров выполняет роль главного (Master)
контроллера, а другой работает в режиме
’’горячего резерва’’.
Конт-р Б
LON адрес 2
Конт-р А
LON адрес 1
АСУ или
ПЛК
Програм.
обеспечение
S 3
Одна прог-ма
загружена в
контроллер А
Контроллер системы безопасности
