Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 76
95 -3533
3 - 52
Установка и электромонтаж
Присоедините датчик к корпусу модуля. Не
затягивать слишком туго. При использовании
комплекта дистанционной установки, присоеди-
нить датчик к разделительной коробке и
выполнить монтаж, как указано в разделе
’’Дистанционная установка датчика’’.
ПРЕДУПРЕЖДЕНИЕ
Резьбовые соединения датчика и корпуса
могут покрываться смазкой для облегчения
установки.
Рекомендуемые
смазочные
материалы указаны в разделе ’’Информация
для заказа’’.
Подсоедините
внешнюю
проводку
к
соответствующим клеммам на клеммной плате.
Назначение контактов разъёма на рис. 3-52. На
рис. 3-53 приводится пример подключения
электрохимического
датчика
Дет-Троникс
к
модулю DCU.
Укрепите коммуникационный узел на монтажных
стойках, как показано на рис. 3-51. Подсоединить
внутренний плоский кабель между клеммной
платой и коммуникационным узлом. Установить
адрес данного модуля, как указывается в разделе
установки адресации узлов сети.
Проверьте правильность выполнения электро-
монтажа. При использовании кабелепроводов,
произвести заливку уплотнителей и дать им
возможность застыть.
ПРИМЕЧАНИЕ
Перед установкой крышки корпуса на место
после окончания сборки и электромонтажа,
следует
проверить,
чтобы
уплот-
нительное кольцо соединительной коробки
было в хорошем состоянии и правильно
установлено. На уплотнительное кольцо и
резьбу крышки нанести тонкий слой смазки
для облегчения установки. В качестве
смазки рекомендуется применять безкрем-
ниевую смазку, предлагаемую компанией
Дет-Троникс (см. раздел ’’Размещение
заказа’’).
Если в проекте используется датчик
горючих газов каталитического типа, то
ни в коем случае не применяйте смазки,
содержащие кремний. Такие смазки наносят
неисправимое повреждение датчику.
Установить крышку коробки на место и
плотно затянуть. Не затягивать крышку
слишком туго.
Использование соединительной коробки SТВ с
модулем DCU и датчиками Н
2
S/О
2
Поскольку преобразователь сигнала электро-
химического датчика уже встроен в корпус
датчика, то достаточно установить узел датчика в
корпус соединительной коробки и подсоединить
его к клеммам 2 и 4 внутри модуля DCU, также,
как и в случае обычного, без соединительной
коробки, монтажа.
В таблице 3-17 приведены максимальные
расстояния дистанционной установки сенсоров
Н
2
S и О
2
.

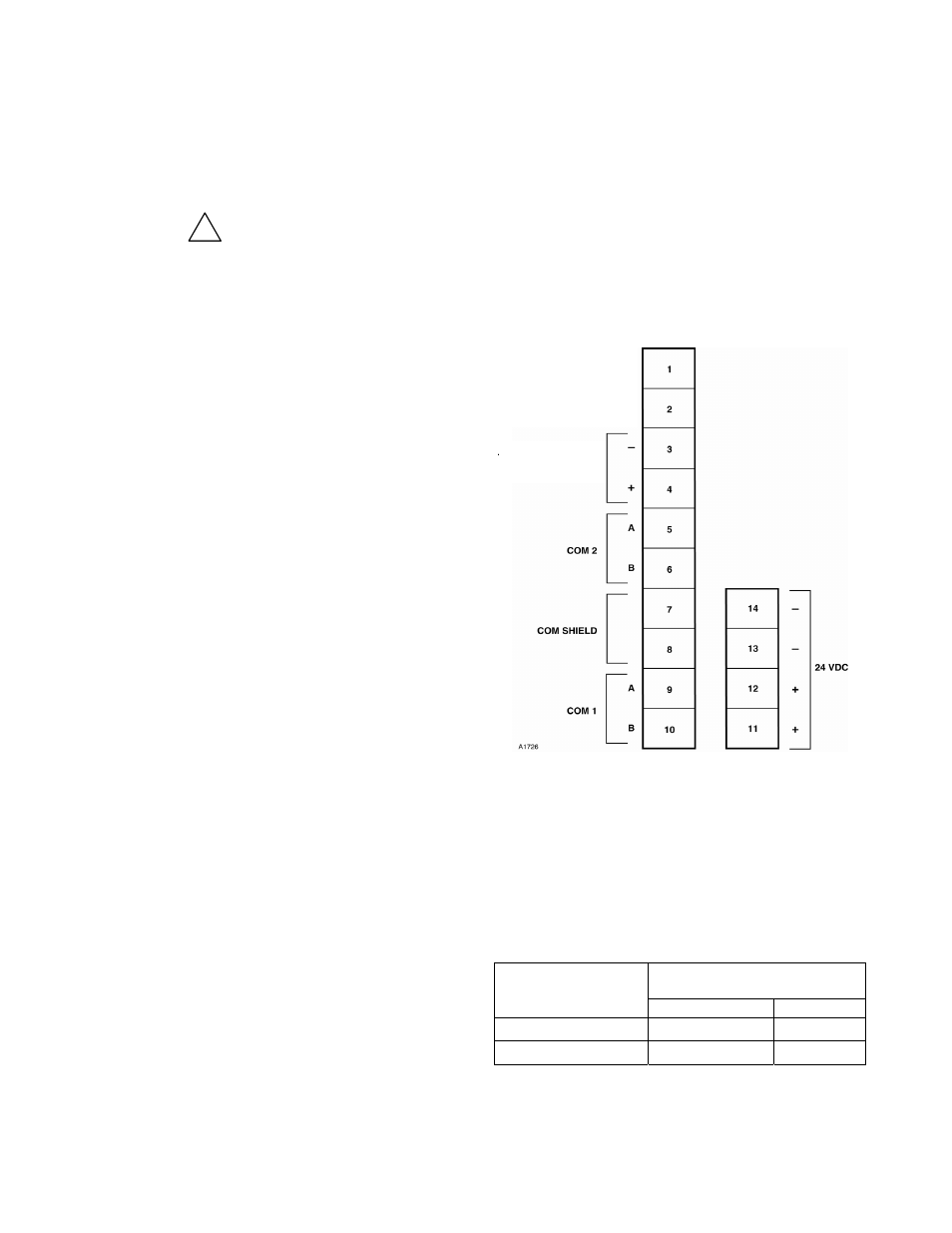

Рис. 3-52. Номера контактов и их назначение на
плате клеммной модуля DCU.
Таблица 3-17
Максимальные расстояния дистанционной
установки между электрохимическим датчиком
и модулем DCU.
Сортамент
проводов
Максимальная длина
проводки
Футы
Метры
18 AWG (1,0 мм
2
) 5700
1750
16 AWG (1,5 мм
2
) 9000
2800
Питание
датчика
Калибровка
датчика PointWatch
Вход 4-20 мА
