Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 61
3 - 37
95 -3533

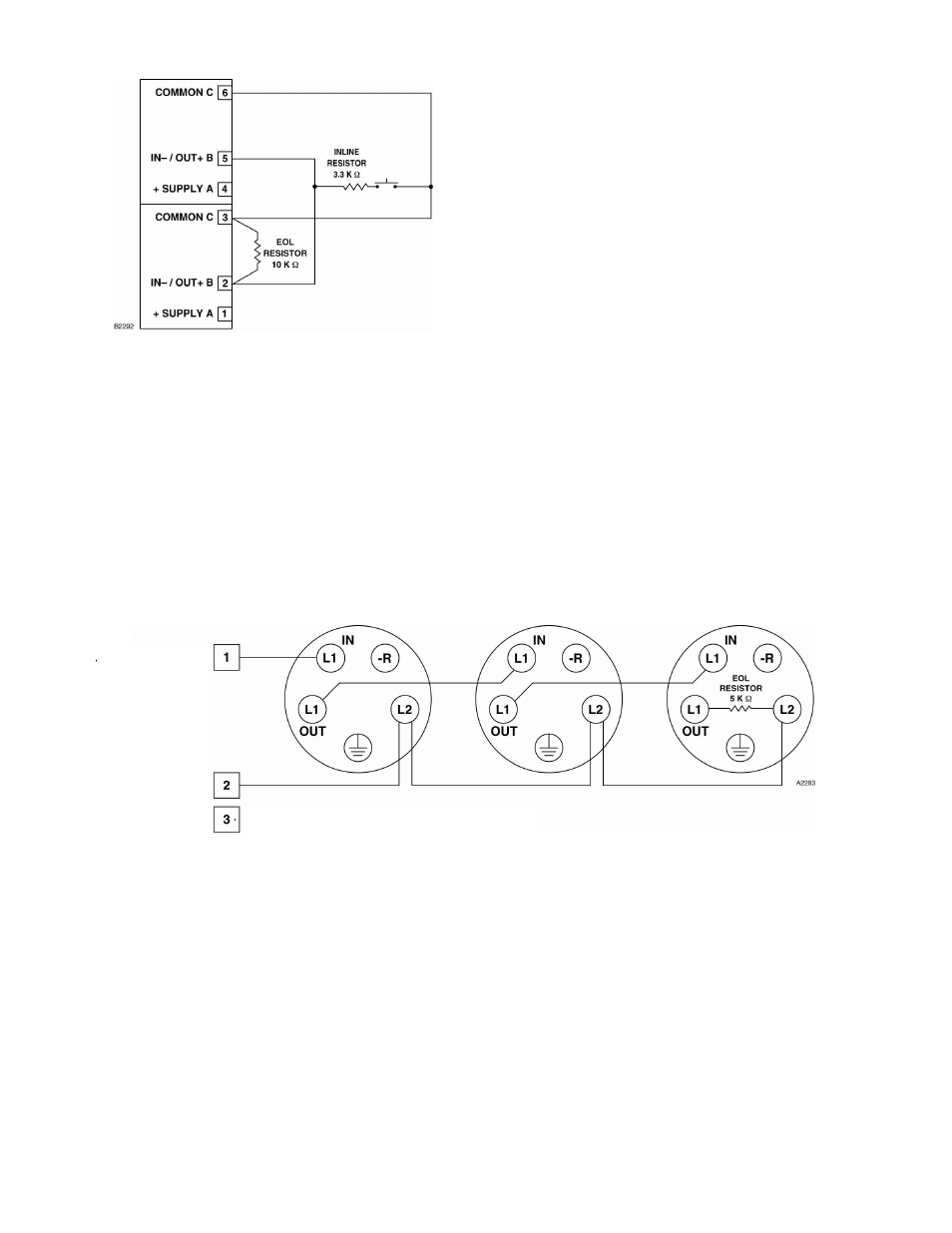

Рис. 3-30 Конфигурация входной цепи с
контролем на обрыв и короткое замыкание
(класс А).
Входная цепь в системах предварительного
действия и дренчерного (затопительного)
пожаротушения
Инициирующие устройства, применяемые в таких
системах, должны подсоединяться по классу А
или устанавливаться не дальше, чем на 6,6 м от
модуля ЕDIO с проводкой, выполненной в
кабелепроводах.
Входная цепь при работе с двухпроводными
извещателями дымовыми
Модуль ЕDIO используется с двухпроводными
устройствами производства Kidde-Fenwal и Apollo.
На рис. 3-31 показана схема подключения
извещателей Apollo, подсоединённых к клеммам
1 и 2 канала 1.
На рис. 3-32 показана схема подключения
извещателей Kidde-Fenwal, подсоединённых к
клеммам 1 и 2 канала 1.
Модуль ЕDIO может работать с любой из этих
моделей, однако, не допускается смешивать
различные
модели
при
подключении
к
конкретному каналу модуля.
ВНИМАНИЕ!
К одному каналу может быть подключено не
более 15 извещателей.
Рис. 3-31. Схема подключения двухпроводных извещателей производства Apollo.
Общая клемма 3 не
используется
+Питание А
Вх -/Вых + B
Общий С
