Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 84
95 -3533
3 - 60
Выходная цепь c контролем в системах
предварительного действия и дренчерного
(затопительного) пожаротушения
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма, см. рис. 3-
58. К выходу модуля могут подключаться одно и
более устройств пуска реагентов.
Выходная цепь контролирует работу устройств
пуска огнетушащих веществ используя обмотку
соленоида управления.
ПРИМЕЧАНИЕ
Данный тип выходной цепи не требует
использования оконечных резисторов ЕOL
или диодов в целях контроля.
Выход может быть сконфигурирован для работы
с фиксацией, непрерывной или временной
работы.
Для
обеспечения
адекватного
рабочего
напряжения питания входное напряжение модуля
ARM должно быть в пределах от 21 до 30 В
постоянного тока, а максимальная длина кабеля
питания не должна превышать значений,
указанных в таблице 3-20. В соответствие с
требованиями
американского
органа
по
сертификации FM Approvals мощность источников
резервного
питания
должна
обеспечить
работоспособность системы в дежурном режиме
в течение 90 часов минимально с последующим
состоянием тревожной сигнализации и выпуском
огнетушащих веществ в течение 10 минут.
Инициирующие устройства, применяемые в
системах
предварительного
действия
и
водяного пожаротушения, должны устанав-
ливаться не далее, чем на 6,6 м от модулей
IDC или DCIO с соединительным кабелем,
помещённым в кабелепроводе (монтажной
трубе). В дополнение, монтаж цепей питания
устройств должен выполняться по NFPA72 для
класса А.
Перемычки
Клеммы 13 и 14 соединяются перемычкой JP2, а
клеммы 11 и 12 - перемычкой JP3. Эти две
перемычки (JP2 и JP3) должны быть сняты в
случае
использования
вспомогательного
источника питания, см. рис. 3-59.
При использовании взрывного инициирующего
устройства перемычка JP1 должна быть снята.
Если применяется соленоид, то перемычка
должна оставаться установленной.
Установка адреса
Установить адрес узла для данного устройства,
как указывается в разделе установки адресации
узлов сети.

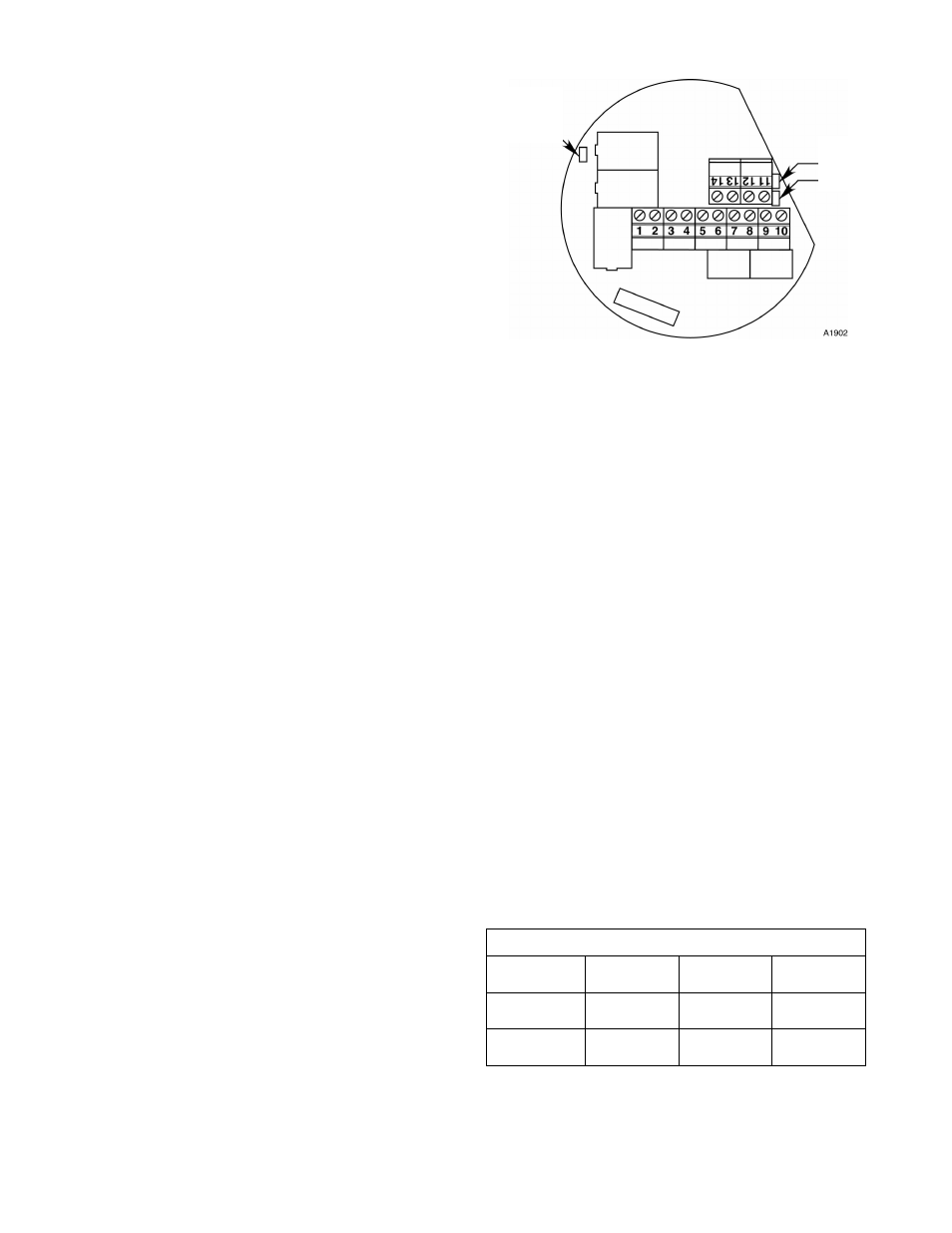

Рис. 3-59. Клеммный блок и перемычки
модуля управления ARM.
УСТАНОВКА МОДУЛЯ УПРАВЛЕНИЯ
EQ25ххSAM
Установка
Модуль должен быть надёжно закреплён на
поверхности,
неподвержанной
вибрациям.
Установочные размеры модуля приведены в
разделе ’’Техническая спецификация’’.
Требования электромонтажа
Для
обеспечения
адекватного
рабочего
напряжения выходных устройств, максимальная
длина кабеля питания от источника питания до
выходного устройства не должна превышать
значений, указанных в таблице 3-21. Эта длина
включает в себя суммарное расстояние от
источника питания до модуля SAM и от модуля
SAM до устройства оповещения.
Назначения клемм модуля показаны на рис. 3-60.
Таблица 3-21
Максимальная длина кабеля между источником
номинального напряжения 24 В и
устройством оповещения
Длина кабеля максимальная, м
12
AWG
(4 мм
2
) *
14 AWG
(2,5 мм
2
) *
16 AWG
(1,5 мм
2
) *
Одна 2А
нагрузка
58 37 23
Две 2А
нагрузки
29 18 11
* Приблизительный эквивалент в метрической
системе.
Перемычка
JP1
Перемычки
JP2
JP3
