Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 57
3 – 33
95 - 3533

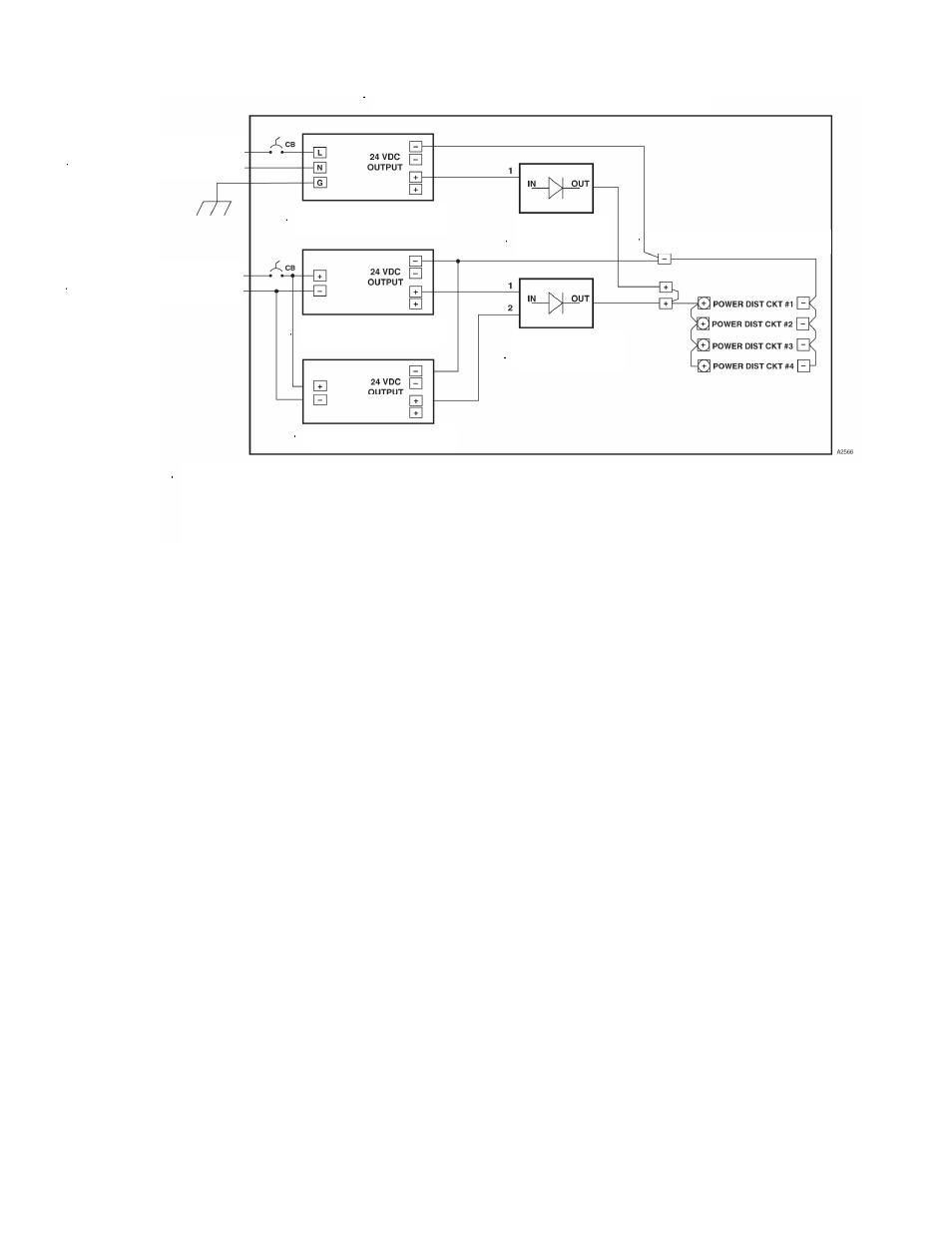

Рис. 3-23В. Подключение блока питания EQP2120РS(-Р) с двумя конвёртерами EQP2410РS(-Р),
типовая схема.
3. Напряжение
источников
основного
и
резервного питания должно контролироваться
в точке подвода к системе. Подсоедините
блоки питания с учётом предпочтительного
метода контроля как показано на рис. 3-24. В
данном случае внутренние реле блоков
питания
соединены
последовательно,
выполняя роль контроля работы блоков
питания.
ПРИМЕЧАНИЕ
В нормальном режиме работы контакты
реле
блока
питания
замкнуты.
Контролируемая цепь подключается к
системе EQP через модули EDIO или IDC.
В логике модулей выбранный вход должен
быть инвертирован и использоваться для
срабатывания логического элемента,
который инициирует сигнал неисправ-
ности в контроллере и активирует реле
неисправности контроллера.
Модули EDIO или IDC должны уста-
навливаться в том же конструктиве, что
и блоки питания, что, в свою очередь, не
требует контроля цепей их соединения.
ПРИМЕЧАНИЕ
За
дополнительной
информацией
обращаться
к
руководствам
по
эксплуатации на источники питания,
используемые в системе EQР.
Конструктив для размещения блоков питания
Примечания:
1. Блок питания работает от сети 120 -240 В, 60/50 Гц. Источники напряжения переменного и постоянного токов
для блоков питания обеспечаются пользователем..
2. Первичный источник напряжения переменного тока подключается к блоку питания, а резервный источник
постоянного тока подключается к конвёртерам.
3. К сетевому источнику питания может подключаться до 4 пар блоков питания с резервированием.
4. Резервный источник должен работать в непрерывном режиме.
5. Системный контроллер размещается в том же конструктиве, что блок питания, конвёртеры и диодные модули.
EQP2120РS(-Р)
EQP2410РS(-Р)
EQP2410РS(-Р)
Диодный
модуль
Диодный
модуль
Сеть перем. тока,
см. Примечания 1 и 2.
Источник пост. тока,
см. Примечания 1 и 2.
Цепи распределения питания
